Projet 2025 ? Encore un planeur !

[Michel Jugie]

C'est un fuselage qui nous vient de Pierre Feuillet, tout beau, tout propre.
Il n' a sûrement pas volé, car très peu avancé dans le montage.
C'est une production Multiplex ( étiquette et numéro de série à l'intérieur ), mais je ne sais pas de quel modèle provient ce fuselage.
La conception date, fourreaux de clés d'aile plates déjà installés, gaines posées pour la cde de dérive et profondeur, couple moteur présent, poids 416gr, longueur 1,3m.
Cela devrait nous faire un beau moto planeur d'environ 3m d'envergure...
Il reste à concevoir la voilure , la motorisation et l'implantation radio.


Si cela intéresse un membre du club à le monter, je peux refiler le bébé sans soucis.
A suivre

[Michel Jugie]

Enfin, je me suis lancé dans la réalisation de ce modèle.
On part sur une envergure de 3,5m pour un poids cible de 3500gr.
Des ailes simple trapèze avec des volets et ailerons, un longeron jusqu'au servo d'aileron, coffrage balsa avec fibre
Découpe dans du styrofoam extrudé des ailes.
Gros soucis de découpe avec la machine FilchaudNX.
C'est une première pour moi avec cette matière et cette machine, pas de soucis quand j'utilise mon arc électrique rudimentaire.
On obtient des ondulations aléatoires du fil dans les déplacements horizontaux !
Finalement cela donne ceci


Comme le fuselage est équipé d'un système de verrouillage de clé d'aile plate, j'en reprends le principe en utilisant un vieux jeu de fourreau+ clé plate.


Découpe à la défonceuse de l'emplacement des fourreaux et longerons pour chaque aile.


C'est propre !


Nota: sur les photos, on peut voir mes soucis d'ondulation du fil chaud de découpe et ceci malgré le changement de fil, de la re-calibration de découpe.
Je projette d'approvisionner une autre qualité de fil, spécial découpe de polystyrène.
A suivre

[Ben Tur]

C'est bizarre, on dirait que le même motif de trois ondes se répète à intervalle régulier... Ça fait penser à un défaut mécanique.
C'est un entraînement par courroie T ? Tu as vérifié si il n'y aurait pas une ou plusieurs dents abîmées ?

[Ben Tur]

C'est bizarre, on dirait que le même motif de trois ondes se répète à intervalle régulier... Ça fait penser à un défaut mécanique.
C'est un entraînement par courroie T ? Tu as vérifié si il n'y aurait pas une ou plusieurs dents abîmées ? Ou un léger point dur sur le guidage qui ferait saccader le chariot sur ces points ?

[Michel Jugie]

Les ondulations de la machine à fil chaud ne sont pas d'ordre mécanique car pas de soucis avec une autre matière.
Je vais poursuivre mes investigations dès que possible, j'ai un nouveau fil de découpe spécial pour le polystyrène.

Voici quelques nouvelles du montage planeur.
J'ai approvisionné du tissus 80gr/m2, de la résine, 10m de sac à vide, du joint pour les sacs( matos de chez SICOMIN )

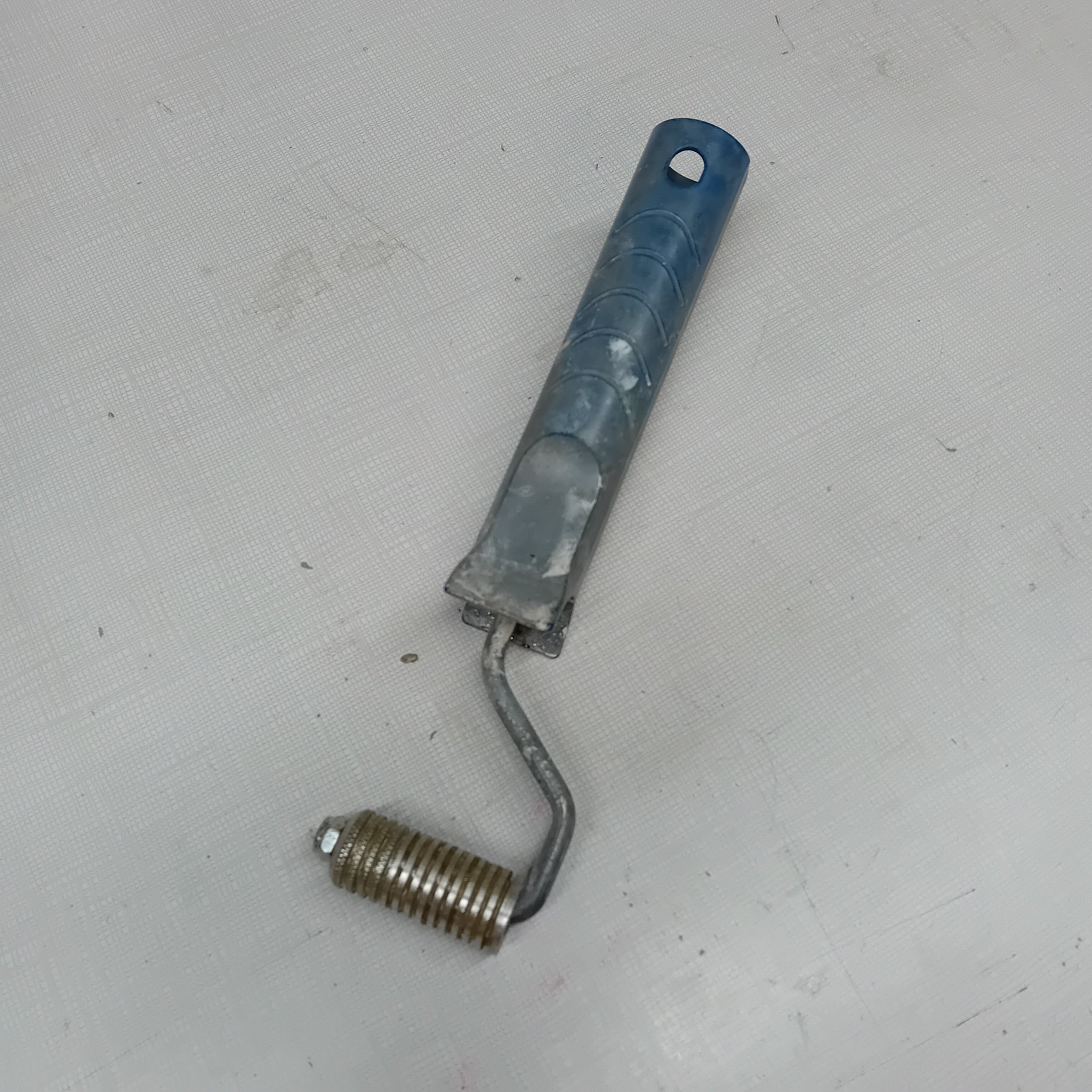

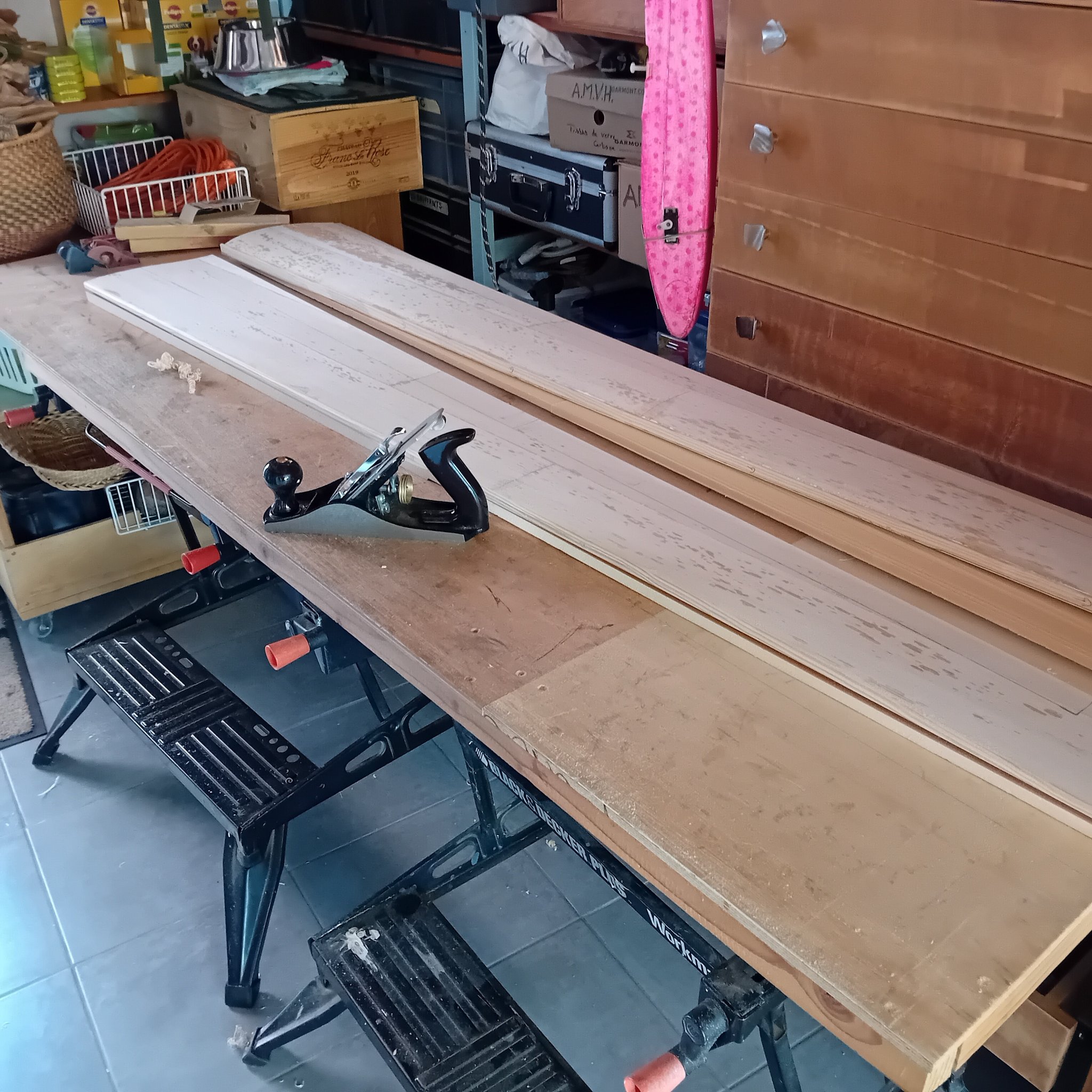

Les placages en balsa 1mm sont réalisés, peints avec du bouche pore, puis découpés à la mesure.


Les charnières des ailerons et volets en tissus d'arrachage sont posés.
Entre temps je me suis attaqué aux empennages, découpes des demi stabs et dérive


Coffrage avec du balsa 1mm des empennages



Présentation de la dérive


Réalisation dans de l'époxy 3mm du renvoi de commande de profondeur


Collage du renfort de dérive avec époxy +fibre


Voici les empennages terminés prêts pour les finitions bouche pore + Oracover ou vinyle


Installation du moteur, des servos de profondeur et dérive.


La verrière noire provient de la donation Pierrot Bonal, elle sera découpée aux dimensions de ce fuselage.
Je suis à la recherche d'un cône porte pales de ce type en diamètre 44mm environ et pour axe moteur de 5mm.


Le "environ" tiens compte du fait que le couple moteur d'origine n'est pas exactement centré, c'est pas beau mais j'ai la flemme de la refaire...
A suivre
