Projet 2025 ? Encore un planeur !

[Michel Jugie]

C'est un fuselage qui nous vient de Pierre Feuillet, tout beau, tout propre.
Il n' a sûrement pas volé, car très peu avancé dans le montage.
C'est une production Multiplex ( étiquette et numéro de série à l'intérieur ), mais je ne sais pas de quel modèle provient ce fuselage.
La conception date, fourreaux de clés d'aile plates déjà installés, gaines posées pour la cde de dérive et profondeur, couple moteur présent, poids 416gr, longueur 1,3m.
Cela devrait nous faire un beau moto planeur d'environ 3m d'envergure...
Il reste à concevoir la voilure , la motorisation et l'implantation radio.


Si cela intéresse un membre du club à le monter, je peux refiler le bébé sans soucis.
A suivre

[Michel Jugie]

Enfin, je me suis lancé dans la réalisation de ce modèle.
On part sur une envergure de 3,5m pour un poids cible de 3500gr.
Des ailes simple trapèze avec des volets et ailerons, un longeron jusqu'au servo d'aileron, coffrage balsa avec fibre
Découpe dans du styrofoam extrudé des ailes.
Gros soucis de découpe avec la machine FilchaudNX.
C'est une première pour moi avec cette matière et cette machine, pas de soucis quand j'utilise mon arc électrique rudimentaire.
On obtient des ondulations aléatoires du fil dans les déplacements horizontaux !

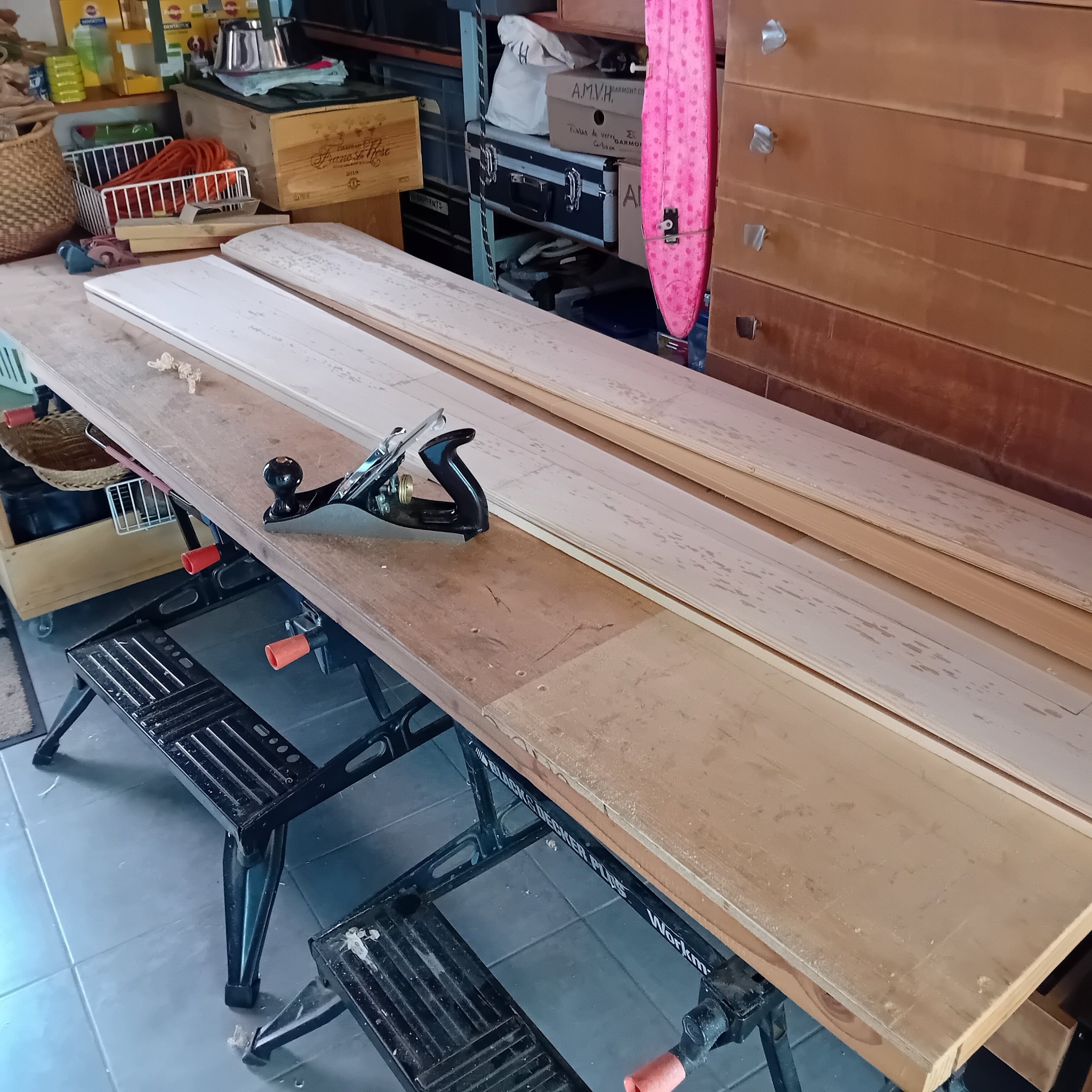

Finalement cela donne ceci


Comme le fuselage est équipé d'un système de verrouillage de clé d'aile plate, j'en reprends le principe en utilisant un vieux jeu de fourreau+ clé plate.


Découpe à la défonceuse de l'emplacement des fourreaux et longerons pour chaque aile.


C'est propre !


Nota: sur les photos, on peut voir mes soucis d'ondulation du fil chaud de découpe et ceci malgré le changement de fil, de la re-calibration de découpe.
Je projette d'approvisionner une autre qualité de fil, spécial découpe de polystyrène.
A suivre

[Ben Tur]

C'est bizarre, on dirait que le même motif de trois ondes se répète à intervalle régulier... Ça fait penser à un défaut mécanique.
C'est un entraînement par courroie T ? Tu as vérifié si il n'y aurait pas une ou plusieurs dents abîmées ?

[Ben Tur]

C'est bizarre, on dirait que le même motif de trois ondes se répète à intervalle régulier... Ça fait penser à un défaut mécanique.
C'est un entraînement par courroie T ? Tu as vérifié si il n'y aurait pas une ou plusieurs dents abîmées ? Ou un léger point dur sur le guidage qui ferait saccader le chariot sur ces points ?
