Grumman JRF "Goose"

Message non lu par **Michel Jugie** » 03 avr. 2018, 22:40

Et il y a une odeur de bbq dans l'atelier très agréable...

MJ

Message non lu par **Michel Jugie** » 10 avr. 2018, 23:22

le montage avance à petits pas.

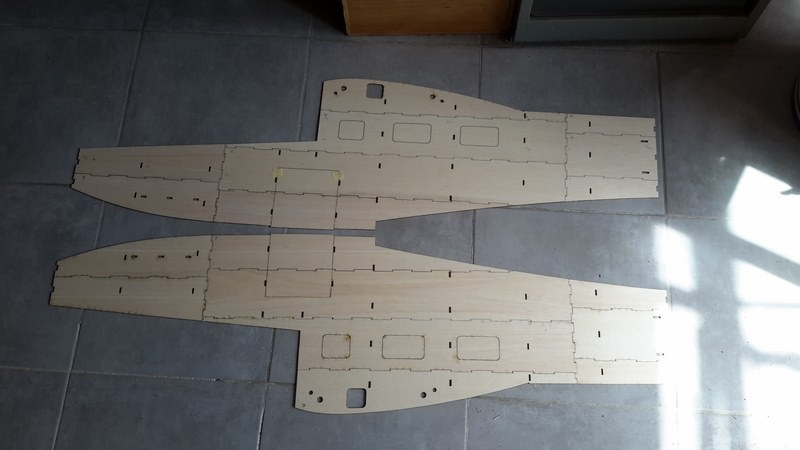

Collage à la cyano des flans en balsa.

: 20180405_133013 (Copier).jpg (168.69 Kio) Consulté 9670 fois

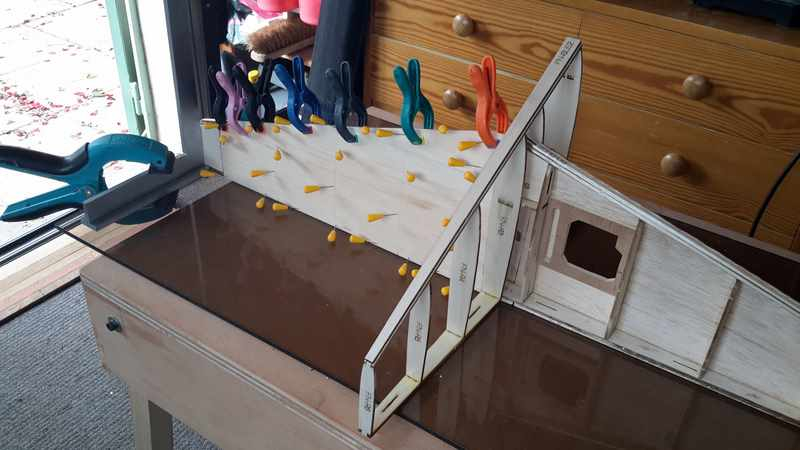

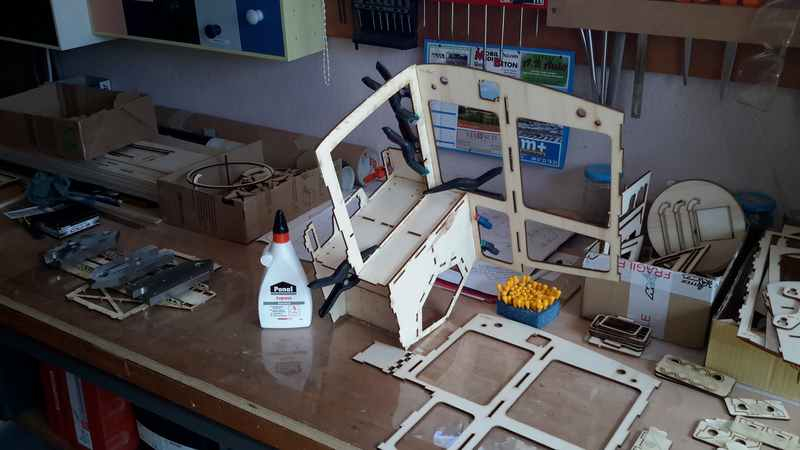

Début du montage à la colle blanche des structures en CTP, assemblage de la platine devant recevoir les accus.

: 20180405_133254 (Copier).jpg (243.72 Kio) Consulté 9670 fois

Il n'y a pas de plan, parfois c'est un peu déroutant pour monter droit les pièces.

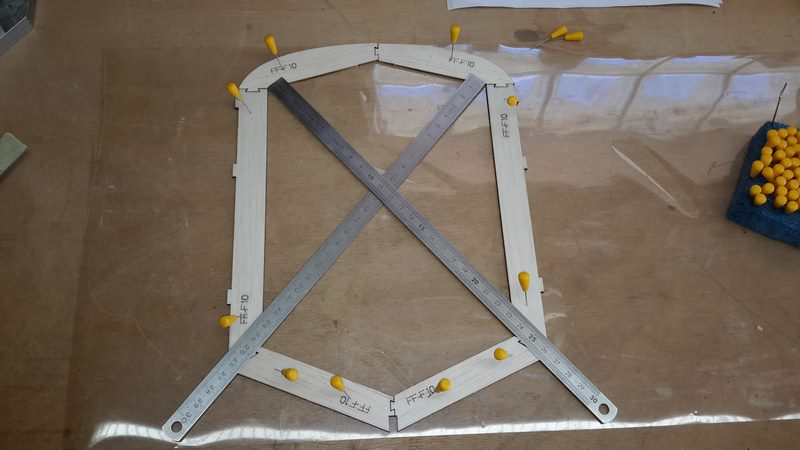

Ici, mesures en croix pour avoir les couples bien droits

: 20180405_153720 (Copier).jpg (207.08 Kio) Consulté 9670 fois

Message non lu par **Michel Jugie** » 01 mai 2018, 23:02

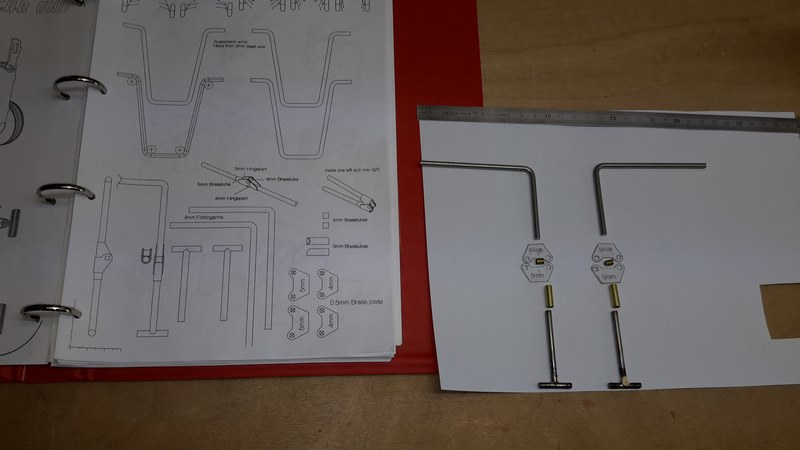

Après avoir thermoformé les hublots du fuselage, début du montage des trains rentrants.
Je ne suis pas un pro de la brasure à l'argent, j'ai un peu galéré pour faire les Tés.
J'ai dû refaire tous les paliers en laiton+cuivre ( 20 en tout ), ceux fournis dans le kit sont inaptes.

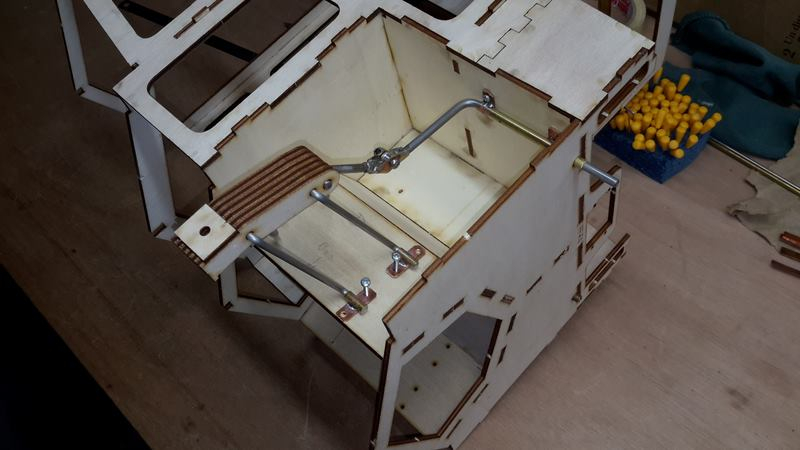

Finalement les trains sont presque finis, et présentés dans le modèle pour voir la cinétique.

: 20180430_183250 (Copier).jpg (143.78 Kio) Consulté 9618 fois

: 20180501_162616 (Copier).jpg (210.33 Kio) Consulté 9618 fois

Collage des flancs balsa sur la structure centrale en CTP.
Les couples en balsa sont fragiles, certains vont se décoller sous la contrainte.

: 20180501_191049 (Copier).jpg (249.71 Kio) Consulté 9618 fois

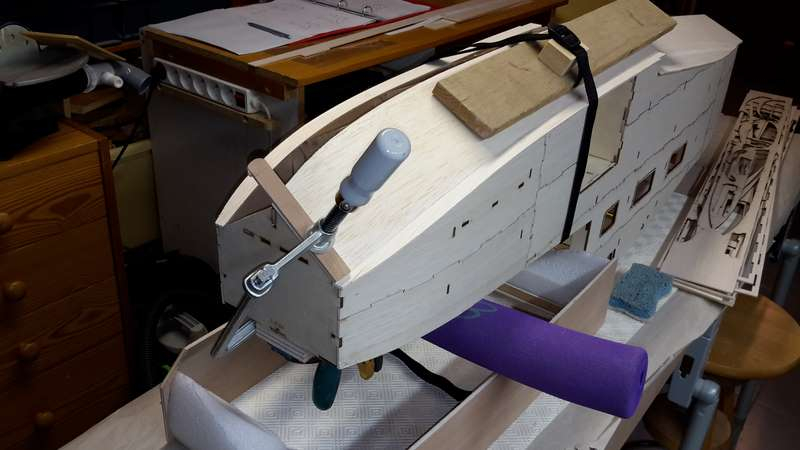

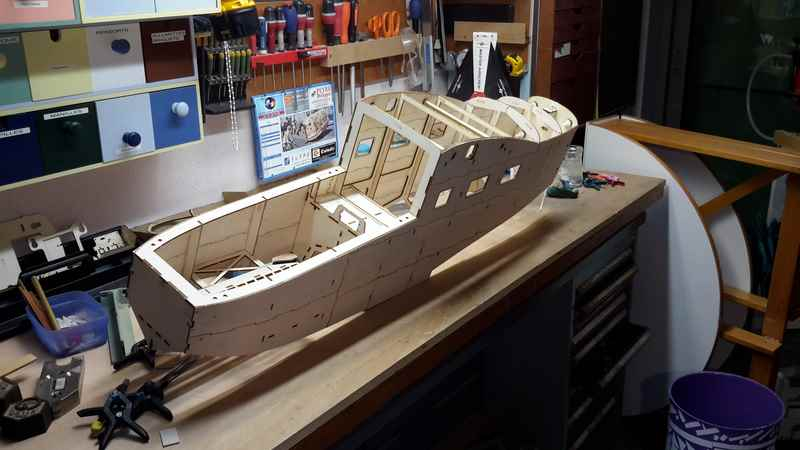

Mise en forme du fuselage sur les couples. Il faudrait 4 mains pour tenir les morceaux, mettre en forme les flancs et coller à la cyanolite super fluide.
Finalement la bête prends forme, mes mains sont pleines de cyanolite...

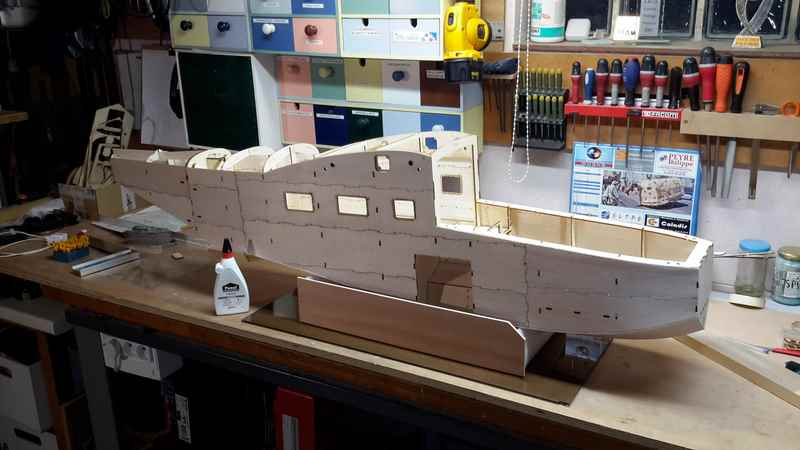

C'est un bon gros fuselage, imposant, bien qu'il manque la partie arrière démontable supportant les empennages.

: 20180501_222204 (Copier).jpg (247.56 Kio) Consulté 9618 fois

Message non lu par **Michel Jugie** » 13 mai 2018, 22:53

Temps de pluie, pas de vol, on bricole...
Suivant le post d'un australien qui assemble le même modèle au même moment, j'ai moi aussi renforcé des angles de collage sur les flancs et calé dans l'axe l'arrière du fuselage
https://www.rcgroups.com/forums/showthr ... oose/page2

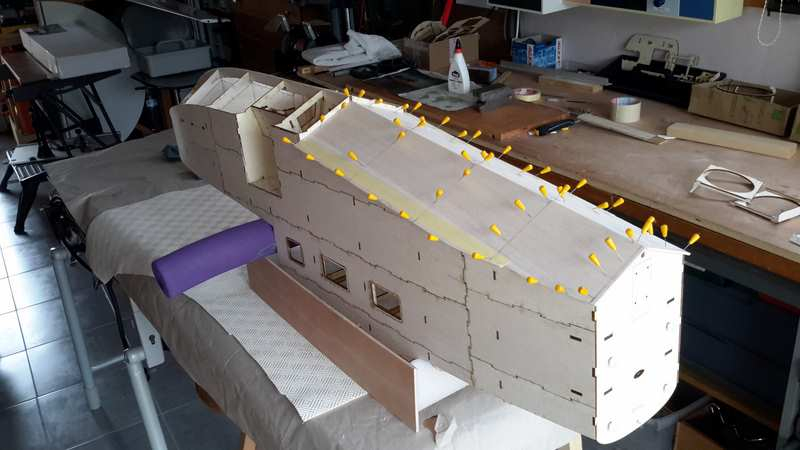

Début du coffrage des fonds.
L'arrière est facile, c'est tout droit. Ce n'est pas la belle courbe de l'arrière de l'Albatross qui permets l'élégante mise sur le redan lors du décollage.
Nous verrons à l'usage.

: 20180513_165759 (Copier).jpg (232.74 Kio) Consulté 9593 fois

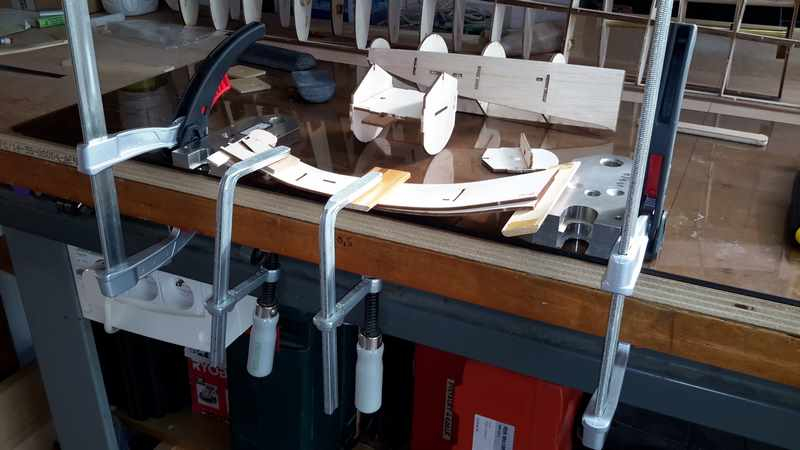

Mise en forme de la planche à l'aide d'un peu d'eau, puis séchage avant le collage.

: 20180513_222328 (Copier).jpg (233.13 Kio) Consulté 9593 fois

A suivre

Message non lu par **Michel Jugie** » 14 mai 2018, 23:25

Les fonds sont coffrés.
Présentation de la rallonge de fuselage qui va supporter les empennages.

: 20180514_212116 (Copier).jpg (244.43 Kio) Consulté 9586 fois

A suivre

Message non lu par **Michel Jugie** » 25 mai 2018, 23:48

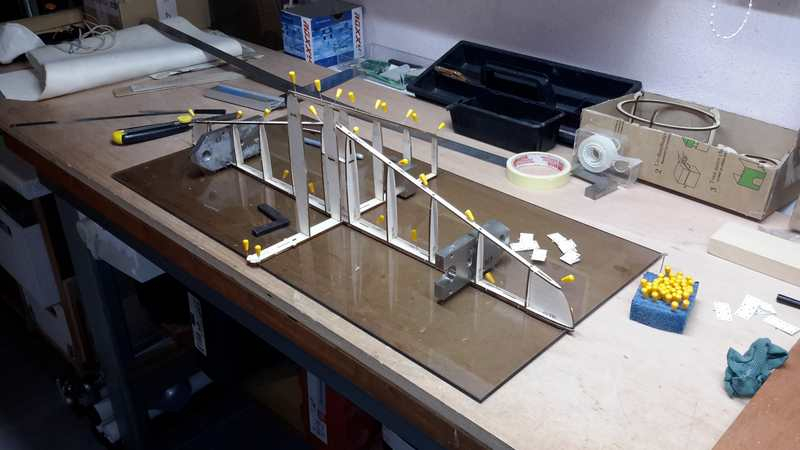

J'ai attaqué les empennages.
C'est du léger mais tout s'emboite parfaitement.
J'utilise de la cyano Zap très fluide. Elle colle super bien, voire trop. Mes feuilles de protection en polycarbonate n'ont pas résisté.
J'ai tenté sur une plaque de verre et j'ai retrouvé ma dérive collée au verre

Seule solution, tout épingler pour immobiliser les pièces, mettre du ruban adhésif entre le verre et le balsa et infuser la colle.

: 20180515_235719 (Copier).jpg (242.49 Kio) Consulté 9550 fois

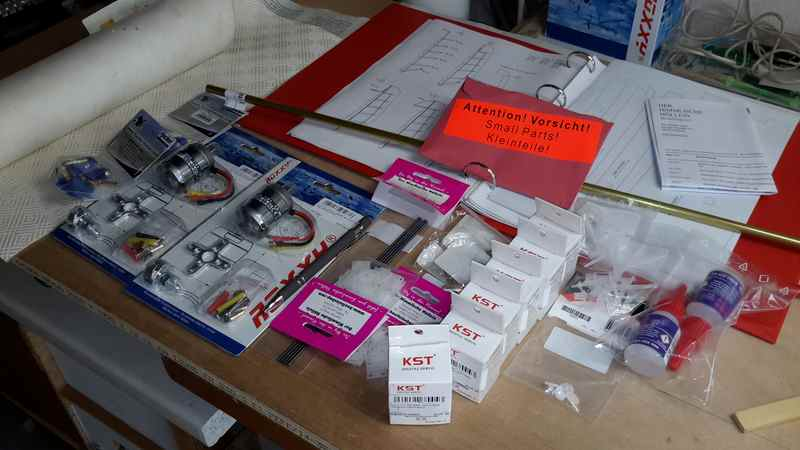

J'ai reçu un peu de matériel pour finir le modèle, moteurs, servos, colles, charnières, connecteurs de puissance, ...
J'avai déjà les contrôleurs avec télémesures, les hélices tripales 12x6 Master Airscrew, le récepteur MPX, les batteries, les roues.
Cela fait des sous

: 20180524_153837 (Copier).jpg (255.7 Kio) Consulté 9550 fois

A suivre

Message non lu par **Chamy34** » 26 mai 2018, 01:13

Mais que c'est beau!
Envieux je suis.

Message non lu par **Michel Jugie** » 26 mai 2018, 23:26

Dans ce kit, il y a un truc fort ingénieux que l'on peut reproduire sur un autre modèle.
J'aurai bien aimer avoir ce montage dans l'Albatross.
C'est un système pour installer le jeu de batteries tout en pouvant facilement l'avancer ou le reculer rapidement. Facile pour régler le centrage ou utiliser des jeux de batteries différents en poids.

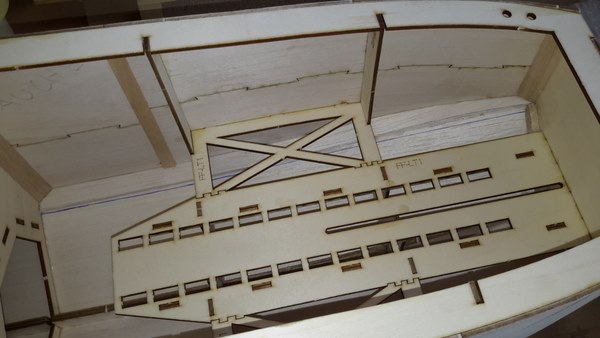

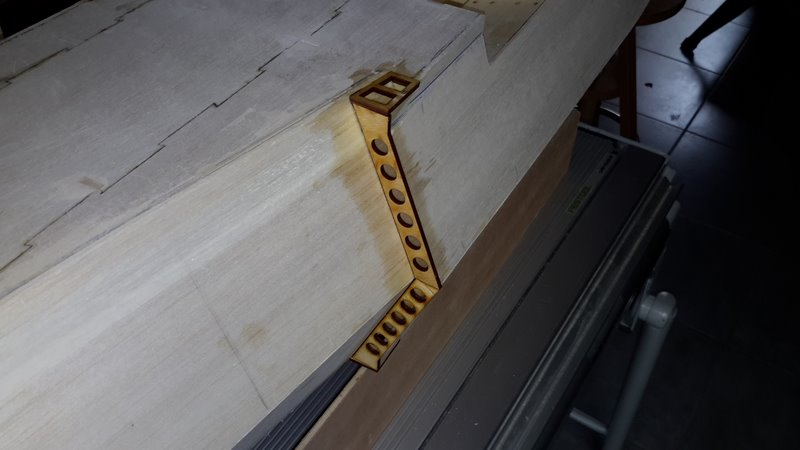

Dans l'avant du fuselage, il y a une échelle avec des trous rectangulaires

: 20180526_185007 (Copier).jpg (60.99 Kio) Consulté 9533 fois

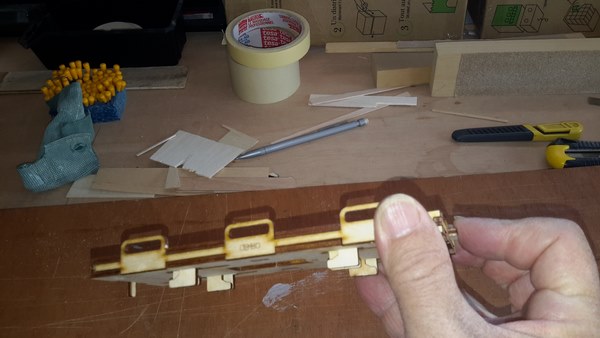

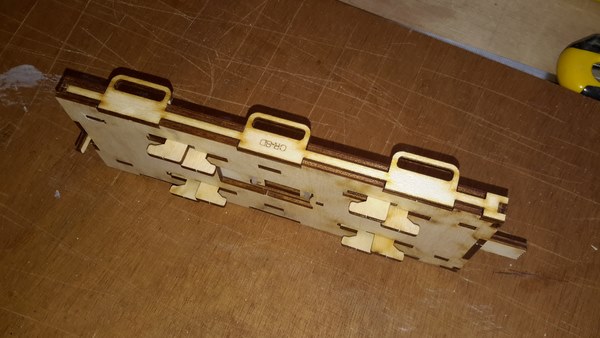

Par un assemblage de CTP, on réalise une platine qui possède des crochets en face inférieure.

: 20180526_183636 (Copier).jpg (64.47 Kio) Consulté 9533 fois

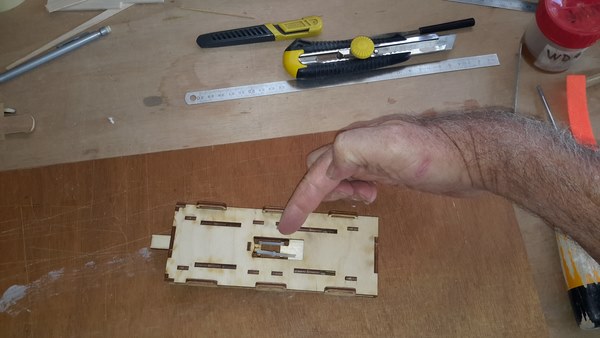

Sur la droite on aperçoit une languette qui permet de déverrouiller les crochets

: 20180526_184008 (Copier).jpg (55.06 Kio) Consulté 9533 fois

En position verrouillé, les crochets s'écartent grâce à un élastique pour se bloquer dans les rectangles de l'échelle

: 20180526_184605 (Copier).jpg (57.75 Kio) Consulté 9533 fois

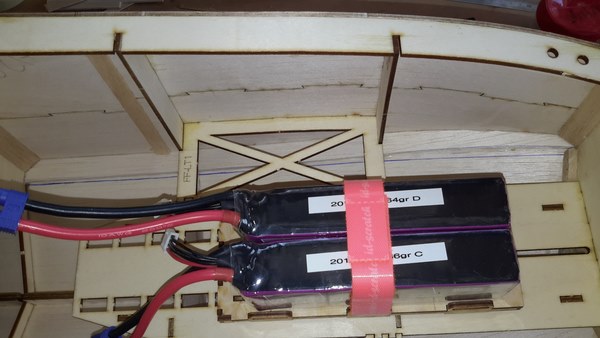

Ce qui donne ceci, ici le jeu de batterie est partiellement attaché par une seule bande de velcro.

: 20180526_184450 (Copier).jpg (65.54 Kio) Consulté 9533 fois

A suivre

Message non lu par **Michel Jugie** » 03 juin 2018, 23:50

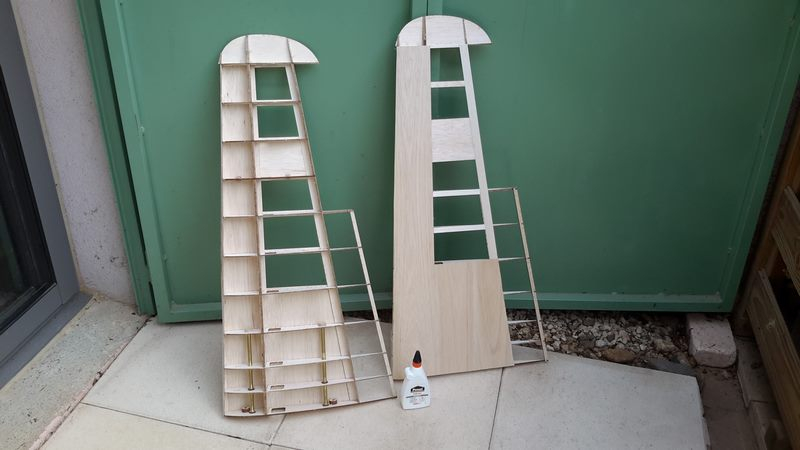

Après mure réflexion, je coffre entièrement les parties fixes du stabilisateur et de la dérive.
Cela me semble plus facile à faire et aussi lourd qu'une version partiellement coffrée avec Diacov + peinture.
Pour coffrer j'ai fait le tri par le poids des planches en balsa 1000x100x1,5 mm fournies dans le kit .
Cela va de 18 à 38 gr la planche !
Le saumon est maintenu entre 2 équerres pour ne pas vriller le stabilisateur.

: 20180603_091058 (Copier).jpg (237.94 Kio) Consulté 9509 fois

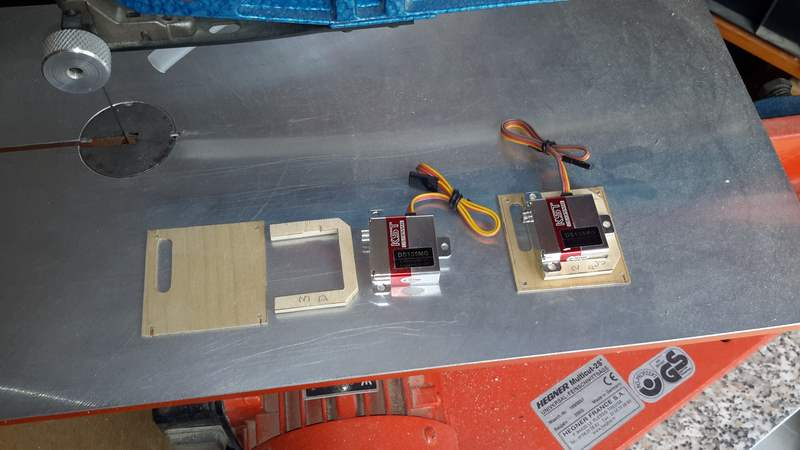

Le trou à droite est la place pour le servo de profondeur monté sur une platine amovible

: 20180531_140357 (Copier).jpg (227.62 Kio) Consulté 9509 fois

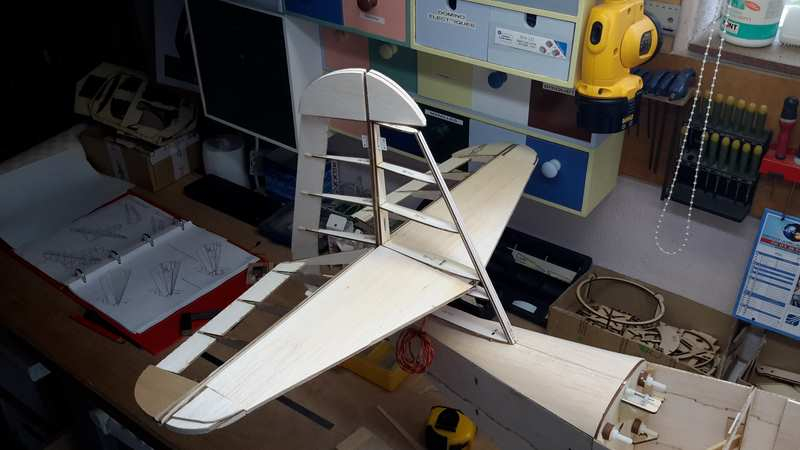

Montage à blanc pour voir.
Les parties mobiles ne peuvent pas être coffrées bois, ce sera Diacov + peinture. Rien n'est poncé.

: 20180603_172606 (Copier).jpg (234.08 Kio) Consulté 9509 fois

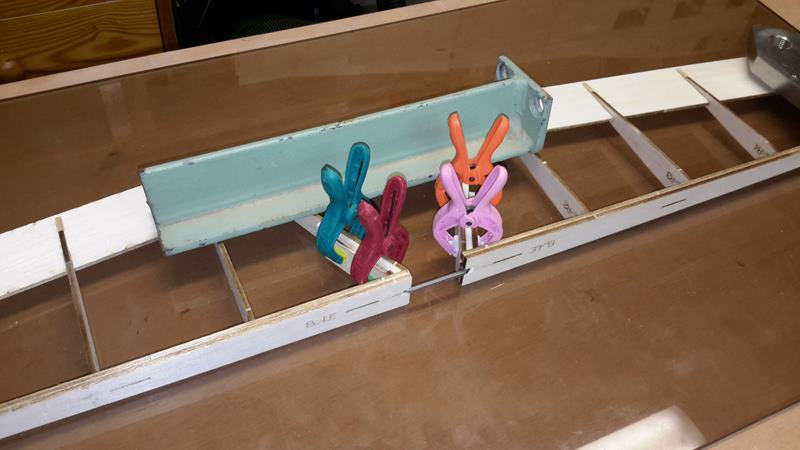

Réalisation de la jonction des 2 volets du stabilisateur par une corde à piano.
J'avais pensé à 2 servos, un pour chaque volet, mais version trop lourde ( et coûteuse ).

: 20180603_223315 (Copier).jpg (216.39 Kio) Consulté 9509 fois

Une particularité du redan sous le fuselage, il est ventilé comme sur le réel.
Je ne sais pas si c'est efficace, mais c'est plus long à réaliser car il faut rendre étanche l'intérieur avant montage, collage et peinture.

: 20180603_192844 (Copier).jpg (163 Kio) Consulté 9509 fois

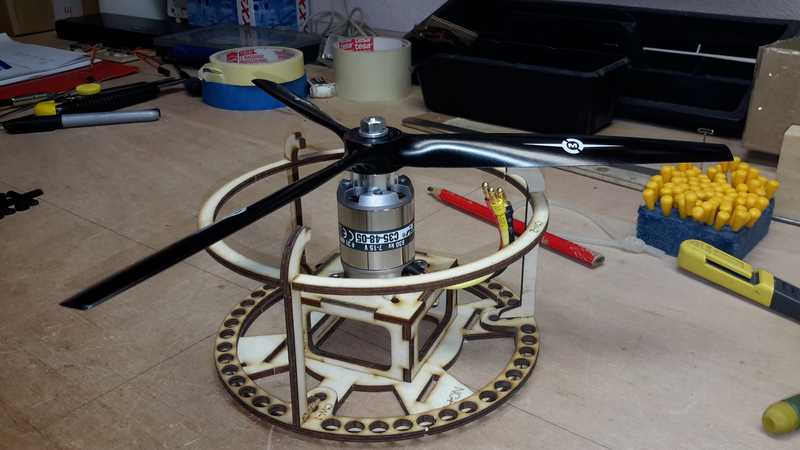

Et pour le plaisir, car je n'en suis pas encore à cette étape, vérification que l'ensemble moteur + hélice passe dans les nacelles, même pas besoin d'inverser les axes.

: 20180603_225651 (Copier).jpg (232.79 Kio) Consulté 9509 fois

A suivre

Message non lu par **Michel Jugie** » 15 juin 2018, 11:09

Quelques nouvelles des travaux avant une petite pause.

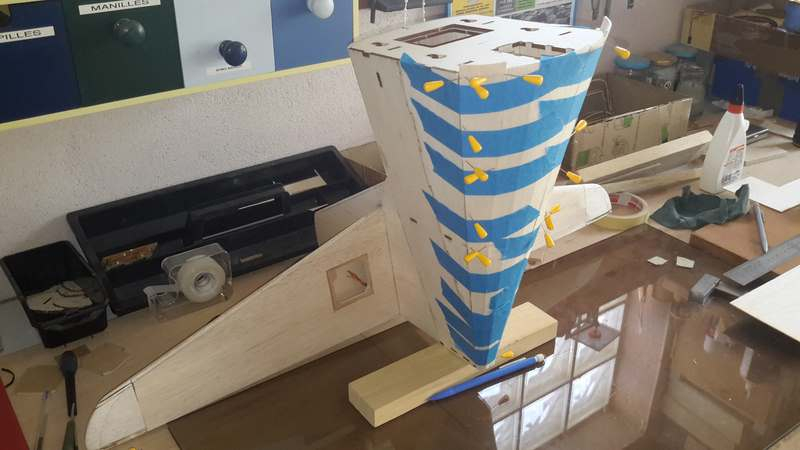

Coffrage des fonds de la queue. On peut voir les emplacements des servos de profondeur et direction

: 20180611_183530 (Copier).jpg (199.13 Kio) Consulté 9436 fois

: 20180611_183601 (Copier).jpg (231.05 Kio) Consulté 9436 fois

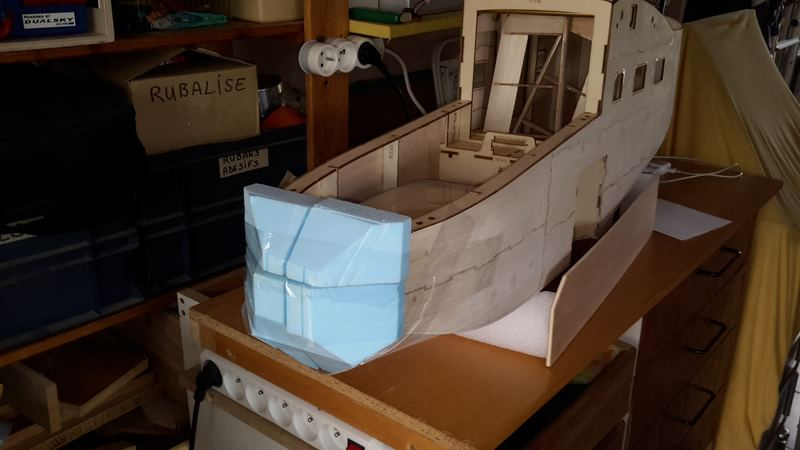

Pose de blocs de mousse pour faire le nez

: 20180607_163709 (Copier).jpg (213.63 Kio) Consulté 9436 fois

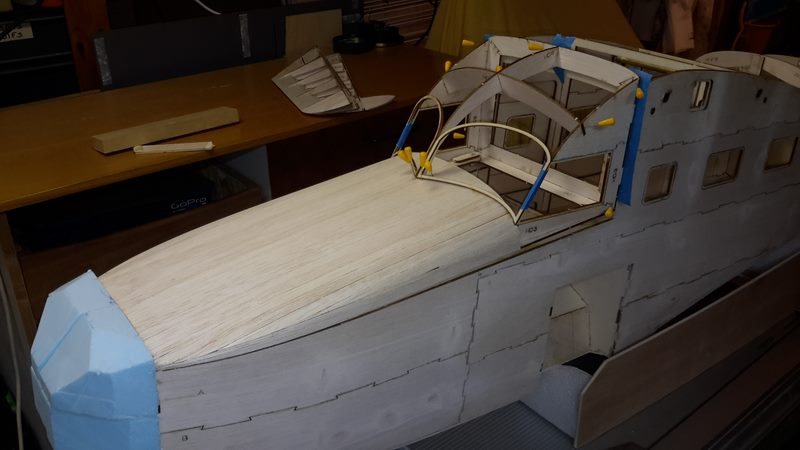

Montage de la cabine après coffrage du capot avant

: 20180612_224531 (Copier).jpg (197.73 Kio) Consulté 9436 fois

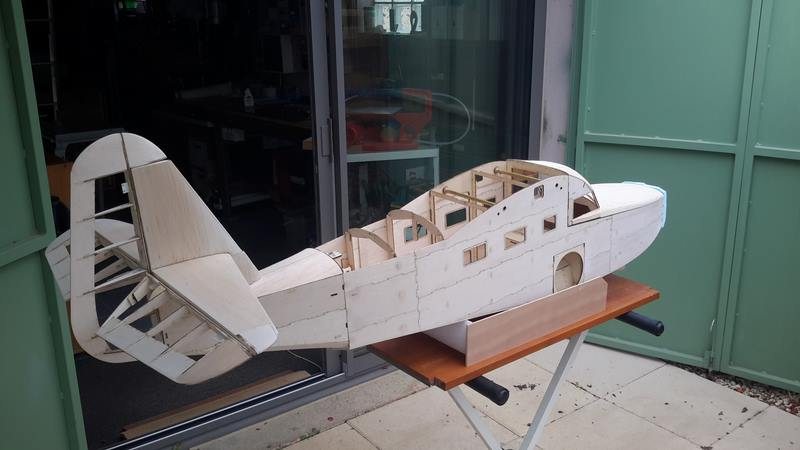

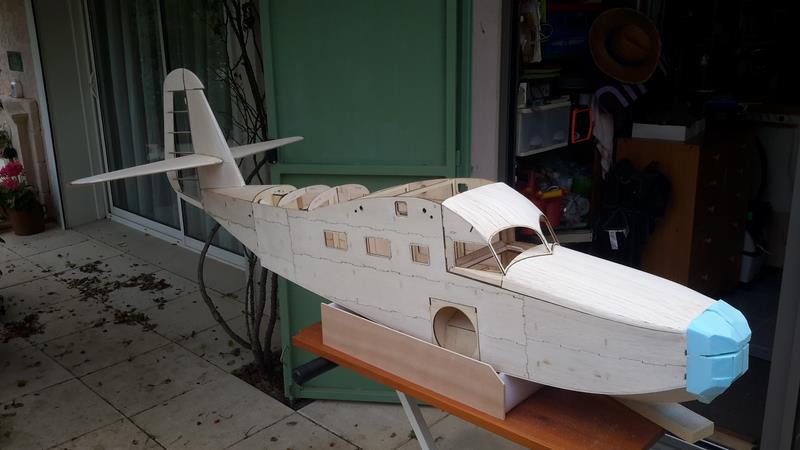

Et voilà où j'en suis de la bête, un fuselage aussi long que l'Albatross (>160cm), mais plus ventru

: 20180615_100054 (Copier).jpg (185.45 Kio) Consulté 9436 fois

: 20180615_100116 (Copier).jpg (188.85 Kio) Consulté 9436 fois

A suivre

Message non lu par **jean** » 16 juin 2018, 11:46

salut,

tu avances bien. tu sera prés pour l'Hydralagou

A plus
Jean

Message non lu par **Michel Jugie** » 13 août 2018, 23:09

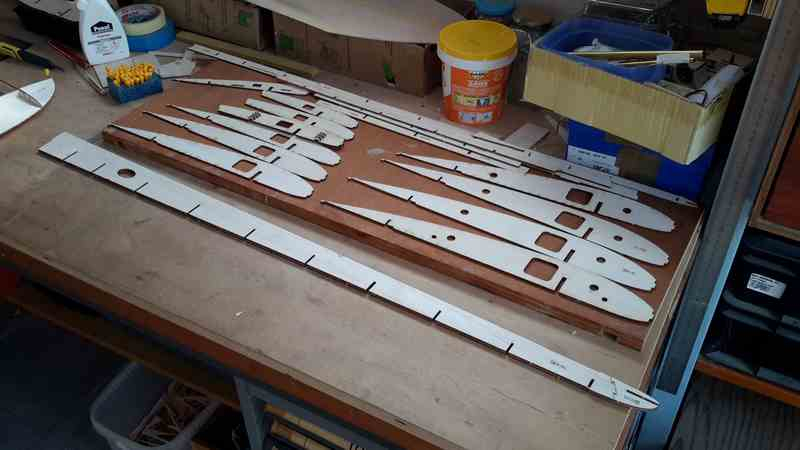

Après une petite pause vacances et passé les grosses chaleurs, 30°C dans l'atelier, je reprends le montage par les ailes.

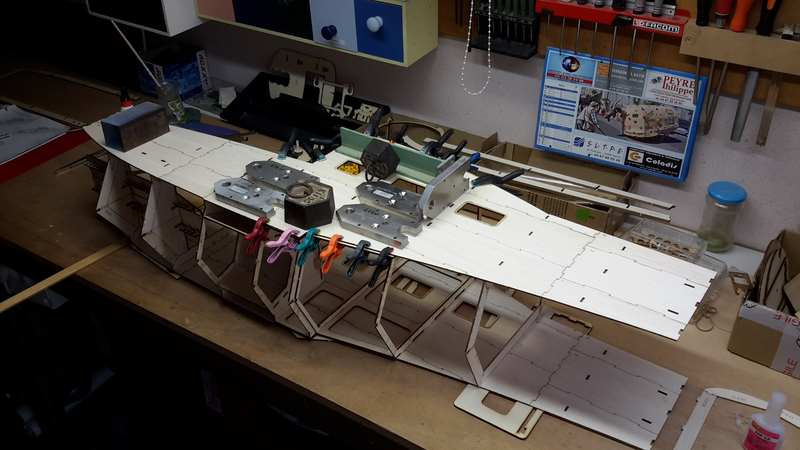

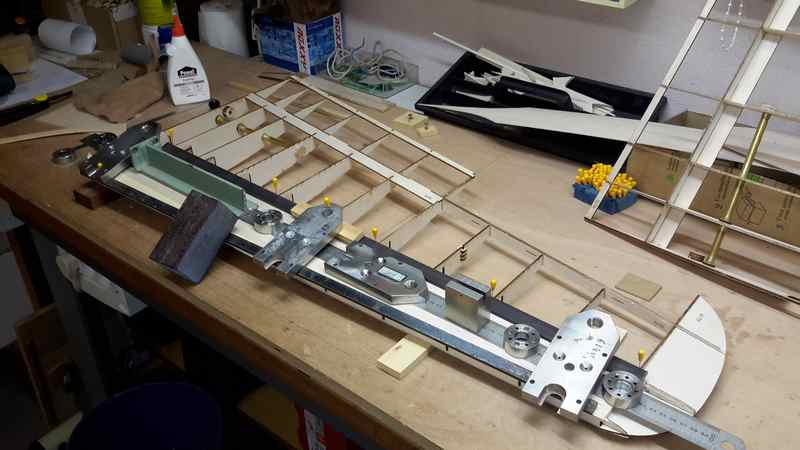

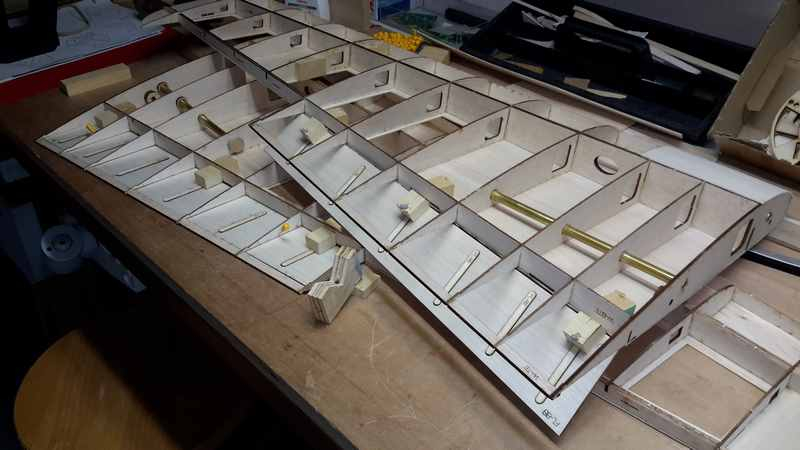

Les longerons sont fait de 2 pièces balsa 3mm contre collés.
Au moment d'enfiler les nervures, impossible

: 20180813_094521 (Copier).jpg (241.57 Kio) Consulté 9337 fois

il me faut reprendre toutes les encoches pour le longeron trop petites d'un bon millimètre sur chaque nervure

: 20180813_094511 (Copier).jpg (240.77 Kio) Consulté 9337 fois

A suivre

Message non lu par **Michel Jugie** » 14 août 2018, 17:47

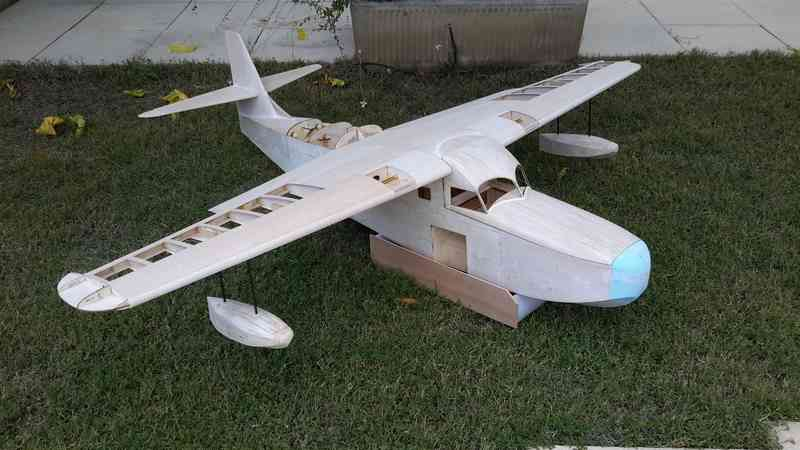

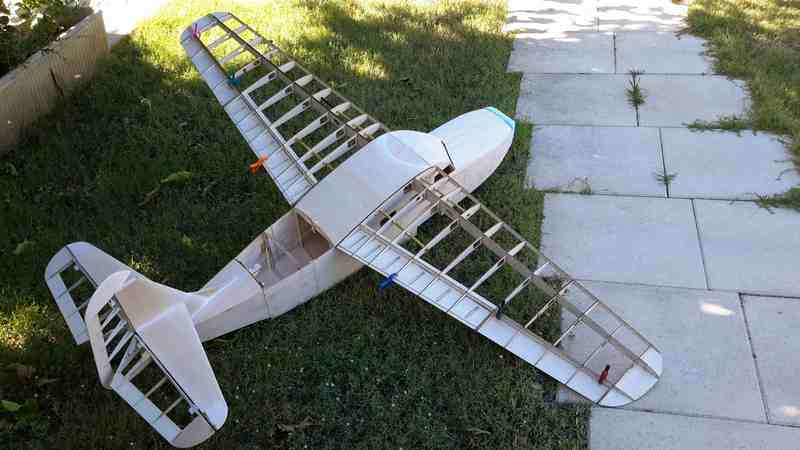

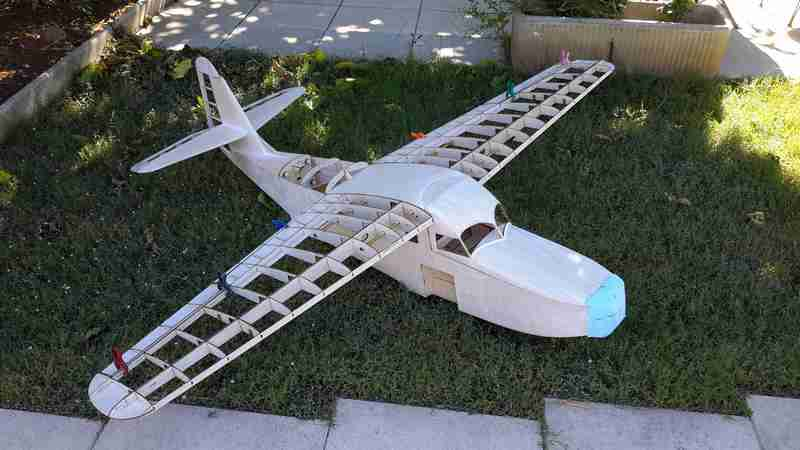

Rien n'est fini, mais première mise en croix de la bête pour voir...les défauts

C'est tout en rondeur avec des ailes riquiqui, comme une oie. Cela n'a pas l'élégance et la finesse de l'Albatross.
A voir quand les nacelles moteurs seront installées.

: 20180814_165049 (Copier).jpg (225.97 Kio) Consulté 9325 fois

: 20180814_165109 (Copier).jpg (230.79 Kio) Consulté 9325 fois

A suivre

Message non lu par **jean** » 14 août 2018, 18:34

Superbe, tu as retrouvé la motivation

Message non lu par **Chamy34** » 14 août 2018, 18:46

Ca donne des idées...

Message non lu par **Michel Jugie** » 14 août 2018, 23:19

Cela n'avance pas vite, il n'y a pas de notice détaillée et pas de plan.
Pour comprendre le montage, je jongle entre les pièces, la petite notice, les forums du concepteur et des modelistes du monde entier.
Ce n'est pas le luxe de l'AndREaS.
Ce kit est majoritairement pensé pour un collage à la cyanolite. Il faut faire gaffe à la chronologie des assemblages.
Actuellement un australien est environ au même stade que moi en faisant beaucoup de modification, voire amélioration.

Il est vrai que ma motivation modéliste est un peu en berne pour raisons personnelles.
Assembler ces bouts de balsa m'évite de penser à d'autres trucs.
La bête ne sera pas prête pour Hydralagou 2018 comme envisagé au début.

A suivre

Message non lu par **Michel Jugie** » 20 août 2018, 22:24

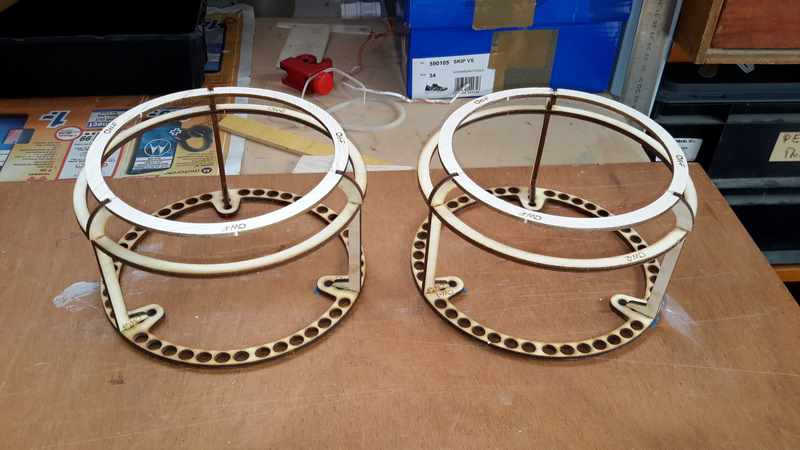

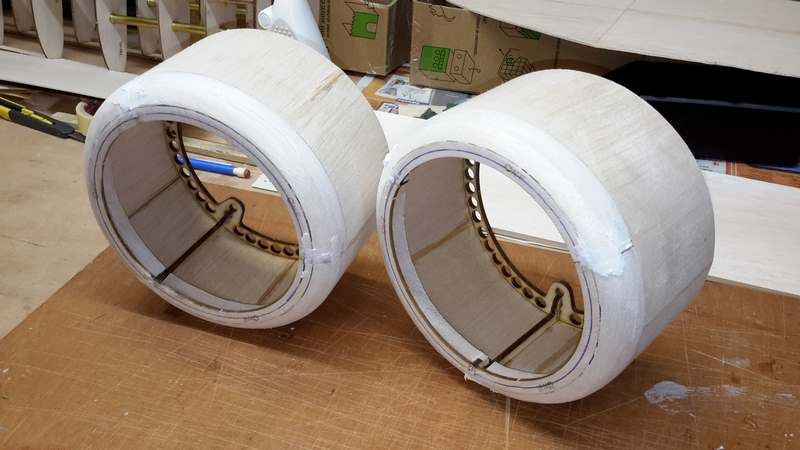

Montage des gamelles moteur.
Le coffrage en balsa n'a pas posé de soucis, le plus délicat est de poncer à la forme l'arrondi de l'entrée.

: 20180817_120030 (Copier).jpg (246.91 Kio) Consulté 9294 fois

: 20180820_220806 (Copier).jpg (219.72 Kio) Consulté 9294 fois

Montage des flotteurs.
Mise en forme des flancs balsa après passage dans de l'eau + ammoniaque.
Le coffrage en petites lattes balsa fut laborieux, encore de la cyanolite plein les doigts.

: 20180817_094353 (Copier).jpg (245.43 Kio) Consulté 9294 fois

: 20180820_220734 (Copier).jpg (209.06 Kio) Consulté 9294 fois

A suivre

Message non lu par **Michel Jugie** » 17 sept. 2018, 15:46

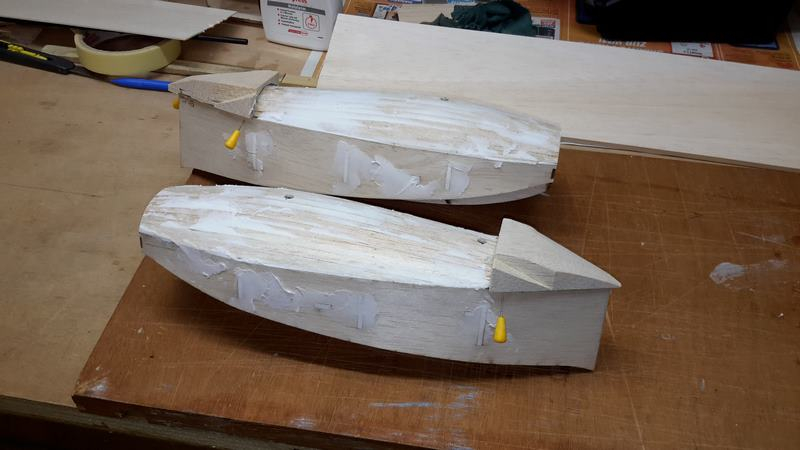

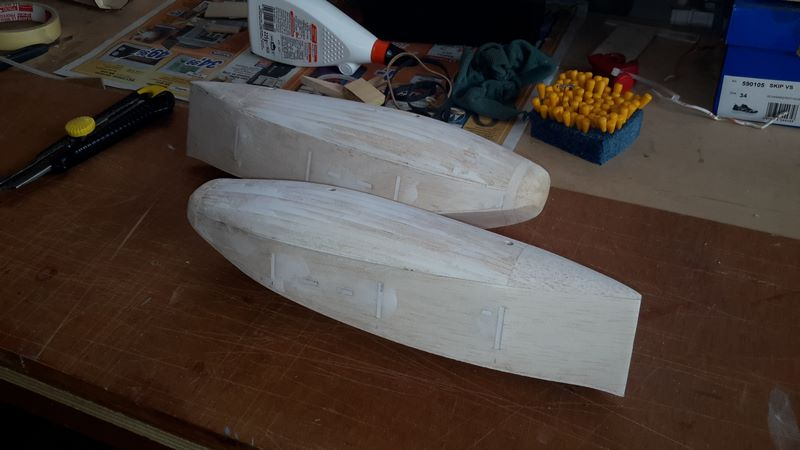

Fin des flotteurs

: 20180912_162643 (Copier).jpg (199.62 Kio) Consulté 9232 fois

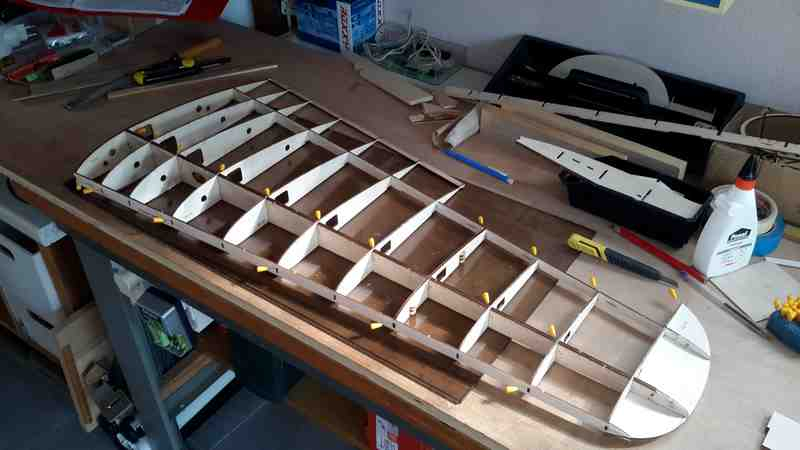

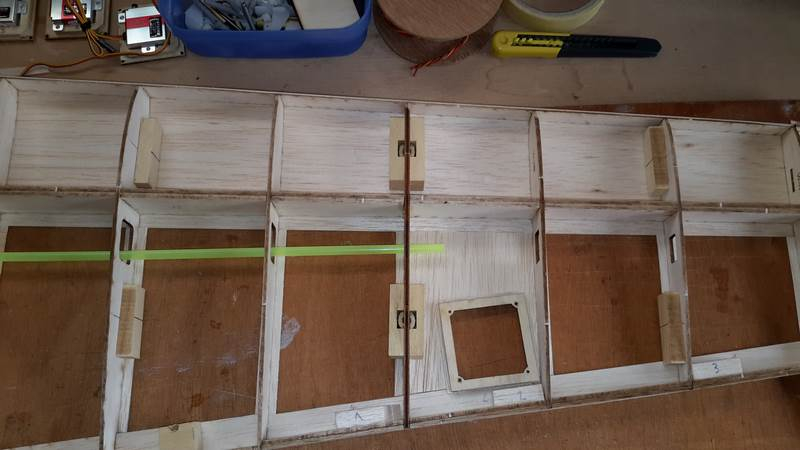

Coffrage des intrados des ailes

: 20180913_230545 (Copier).jpg (237.81 Kio) Consulté 9232 fois

Maintenant, il faut installer les servos et faire l'articulation des volets, les renforts pour de la fixation des flotteurs,...

: 20180916_105532 (Copier).jpg (180.41 Kio) Consulté 9232 fois

Pour l'anecdote, comme il n'y a pas de plan, le montage des ailes à la cyanolite se fait en "l'air".
Cela n'a pas loupé, l'aile gauche n'était pas bien perpendiculaire aux clés, elle ne se plaquait pas jute sur le flanc du fuselage.
Lors de collage du coffrage d'intrados, j'ai dû remettre droit l'ossature de l'aile à l'aide d'un cadre de contrainte.
C'est mieux maintenant mais il reste un petit jour entre l'aile gauche et le fuselage.
A suivre

Message non lu par **Michel Jugie** » 25 sept. 2018, 14:23

Avec un outil spécial pour percer dans les angles, les charnières baton des volets sont installées.
J'ai trouvé l'idée de cet outil dans le blog de l'australien qui monte le même modèle.
https://www.rcgroups.com/forums/showthr ... oose/page6

: 20180919_185258 (Copier).jpg (224.23 Kio) Consulté 9193 fois

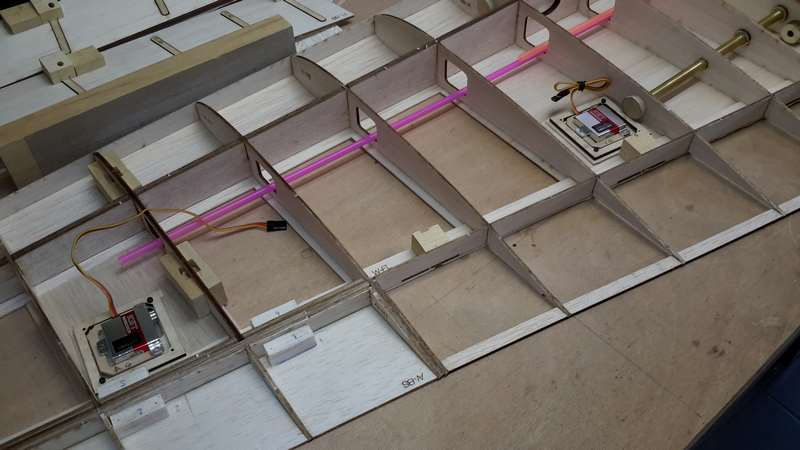

L’installation des servos aileron et volet est terminée

: 20180922_163249 (Copier).jpg (220.25 Kio) Consulté 9193 fois

En prévisionnel, j'ai mis des blocs de bois dur dans les ailes pour réaliser si besoin un haubanage des flotteurs, comme sur le réel.
La liaison des flotteurs par simple jonc de carbone me semble un peu souple. On peut voir les puits des joncs au centre de la photo.

: 20180925_090628 (Copier).jpg (217.05 Kio) Consulté 9193 fois

A suivre

Message non lu par **Michel Jugie** » 30 sept. 2018, 20:50

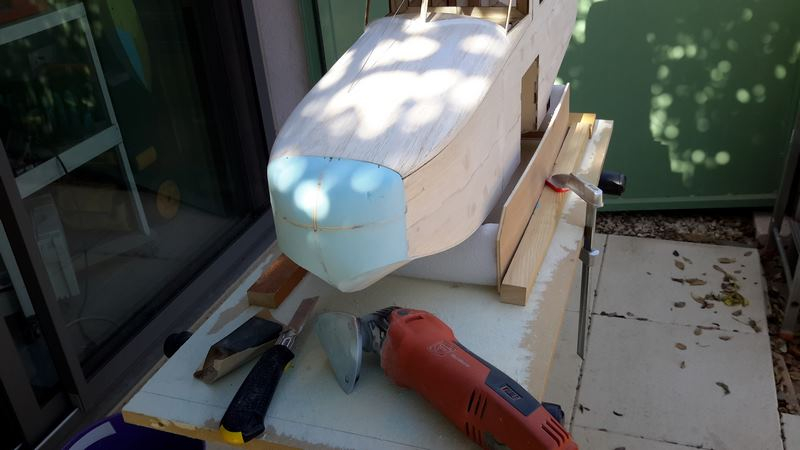

Mise en forme du museau

: 20180926_171442 (Copier).jpg (208.38 Kio) Consulté 9181 fois

Début du coffrage des extrados

: 20180928_213707 (Copier).jpg (230.33 Kio) Consulté 9181 fois

Un petit avant goût de l'ensemble

: 20180930_151911 (Copier).jpg (210.87 Kio) Consulté 9181 fois

On attaque les nacelles moteurs.
L'arrière du fuselage n'est pas fermé, dans l'attente de la mise en place du train arrière rétractable commandé chez HB.
A suivre
