Derterminer le profile

[jean]

Bonjour à tous,

Est ce que vous pouvez m'aider à déterminer le profile de ce modèle (un Discus) :



Merci d'avance
Jean

[antoine]

salut jean
copie ton profil sur du papier calque transparent.
télécharge tracfoil. il est un moi a l'essayer gratuit si mon souvenir est bon
puis en les superposant tu choisi celui qui te plais le plus

[Michel Jugie]

J'ai la licence Tracfoil.

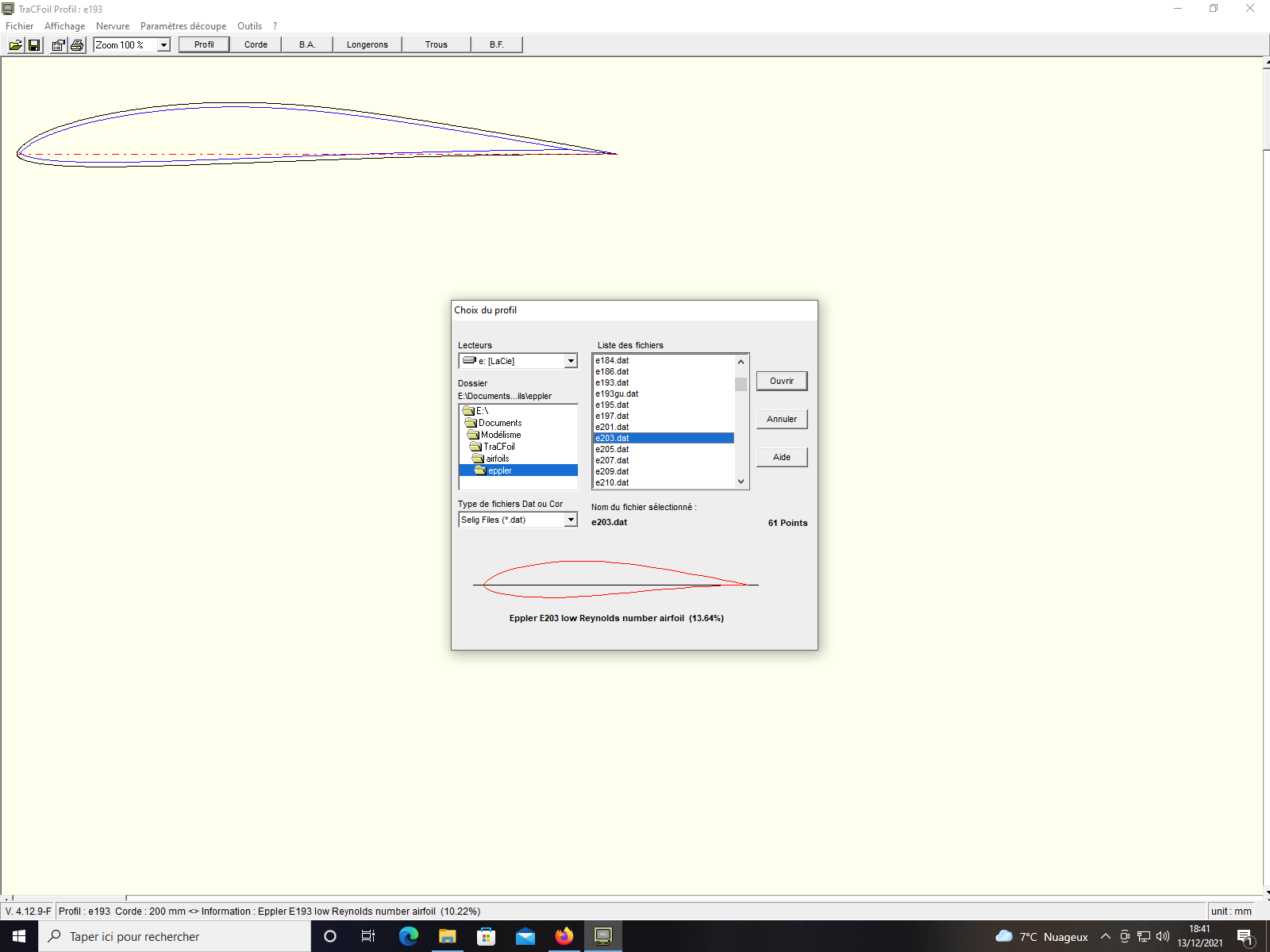

A la louche, je dirais que tu as un Eppler 203
Mais ta photo n'est peut être pas très juste, l'épaisseur me semble plus grande.
Fais moi parvenir une copie décalquée comme l'indique Antoine.

Capture d’écran (18).png (95.31 Kio) Consulté 6341 fois

MJ

[jean]

ok. Je faire ça. Il faut juste que j'arrive à retirer la clef d'aile

[antoine]

non jean tu n'a pas besoin d'enlever la clef fait le trou dans le calque

[jean]

IMG_5595 by Jean BORT, sur Flickr

[antoine]

ce n'est pas très précis ton affaire fait la copie sur l'aile pour voir la différance

[jean]

Le fuselage et la carmant ne sont pas très précis

Ok, pour l'aile je vais faire ça.

[Michel Jugie]

Autre idée : donnes la dimension de la corde et je t'édite sur papier plusieurs profil pour voir ce qui correspondrait le mieux.
MJ

[jean]

[jean]

Que pensez vous de ce profile : HQ 3.0/15
http://www.airfoiltools.com/airfoil/det ... =hq3015-il

[Michel Jugie]

Je ne pense pas que ce soit le HQ 3.0/15.
Je pense plus au E214.
En fait veux tu faire le même profil, ou faire un profil spécial à ton gout, pour la pente par exemple ?

Capture d’écran (20).png (92.98 Kio) Consulté 6299 fois

[jean]

Salut Michel, merci de ton aide.

Je vais faire un autre poste, sur le modèle que je vais rénover.

A plus tard
jean

[Uncle Jim]

Pour le profil je suis plutôt d'accord avec Michel.
Si tu connais le constructeur de ce planeur, peut être pourrais tu retrouver le profil dans les détails techniques du modèle?
UJ.

[jean]

J'ai fait le poste sur le modèle : viewtopic.php?f=109&t=4420 , je ne connais pas le fabriquant.

Ok, pour le : E214

[olivier D]

je préférerai le HQ. Plus moderne et très réactif aux volets.

olive

[jean]

Il n'y a pas de volets sur le modèle.
