Ventus 2CX

[Chamy34]

J'ai bien moins de mérite que Michel parce que le mien de projet, il est livré presque terminé.
Je cherchais un planeur plus léger que l'ASG29 pour profiter des pompes avec mes doigts gourds.
Ce sera donc un Ventus 2CX de Topmodel cz en 4.5m
Voilà pourquoi il me fallait trouver de quoi brancher 12 servos car, le bougre, il en a 4 par demi-aile.

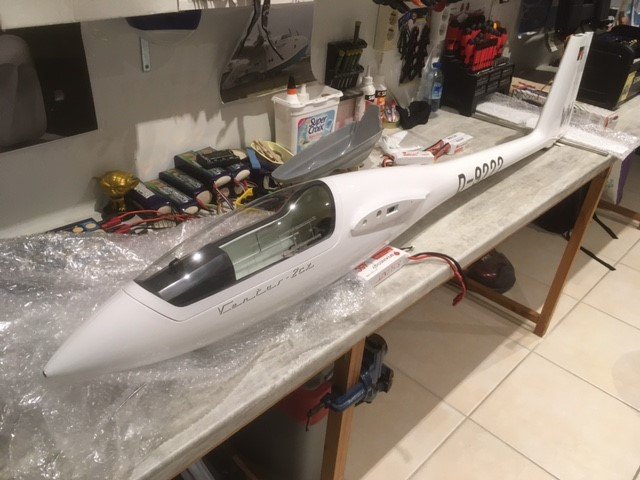

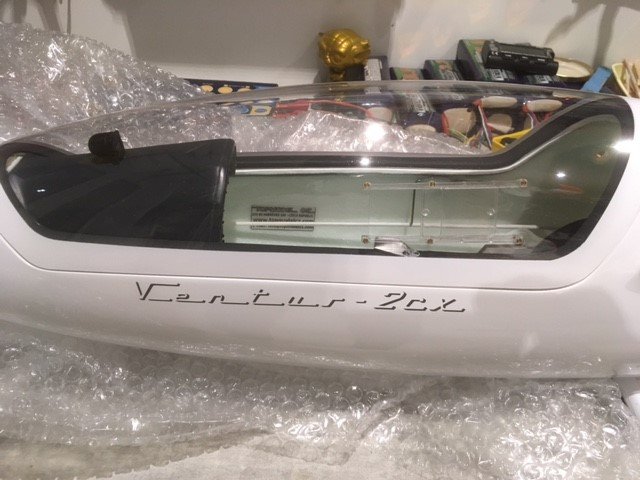

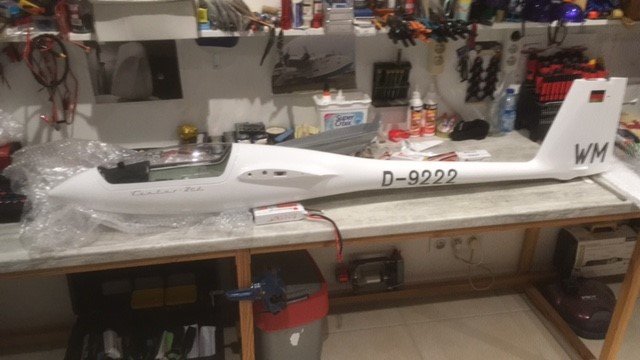

fuso 2.jpg (45.24 Kio) Consulté 9704 fois

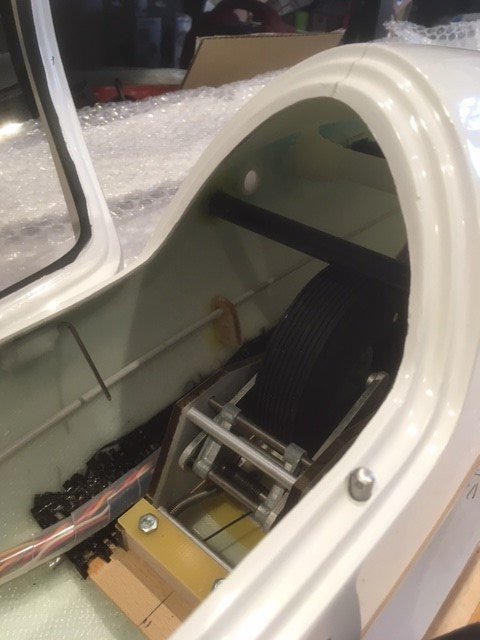

train sncf.jpg (59.95 Kio) Consulté 9704 fois

karman broché.jpg (37.6 Kio) Consulté 9704 fois

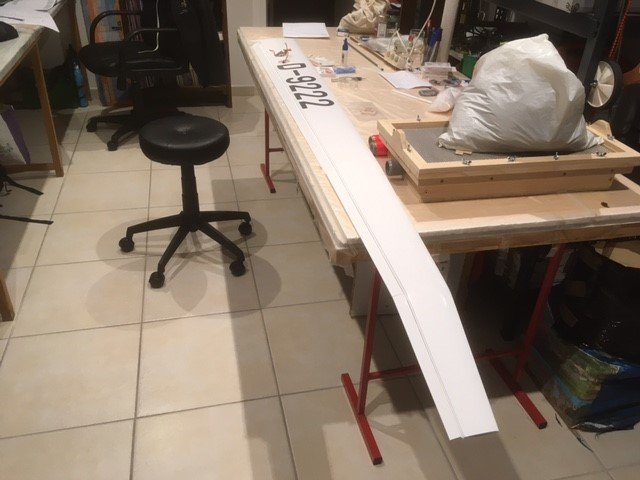

aile 1.jpg (53.76 Kio) Consulté 9704 fois

puit de servos.jpg (32.41 Kio) Consulté 9704 fois

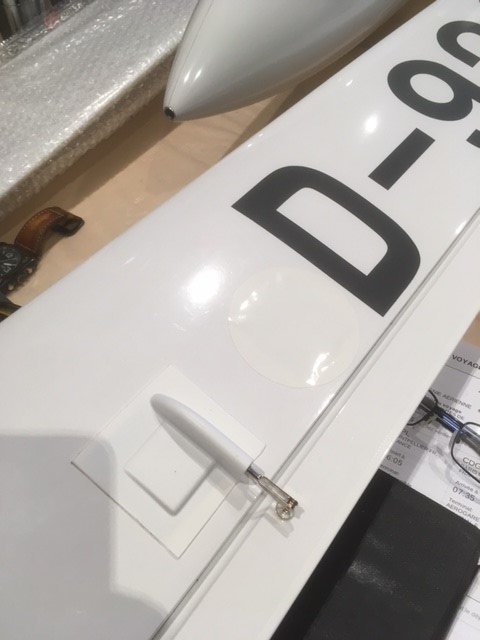

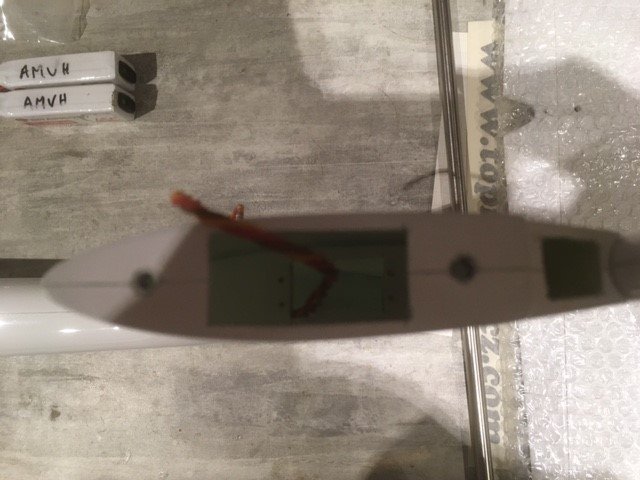

emplacement servo prof.jpg (54.47 Kio) Consulté 9704 fois

[olivier D]

ça sent bon tout ça !!


Olive

[Michel Jugie]

C'est une super bonne nouvelle !
Bravo Pierre, le parc de l'AMVH s'étoffe d'une belle machine.
C'est un planeur tout neuf me semble-t-il ?
Si je peux t'être utile pour le montage, n’hésites pas.
Bon choix pour les servos dans les ailes, des KST X10, aussi valable à la profondeur. J'en ai dans l'Arcus, le Goose, ...
Régales toi au montage
MJ

[mitch]

Ah ben même en pièce détachées, il est beau, ça va donner en vol

[Chamy34]

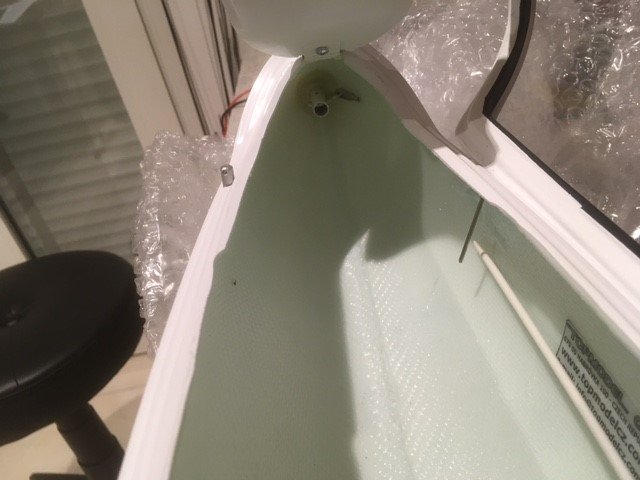

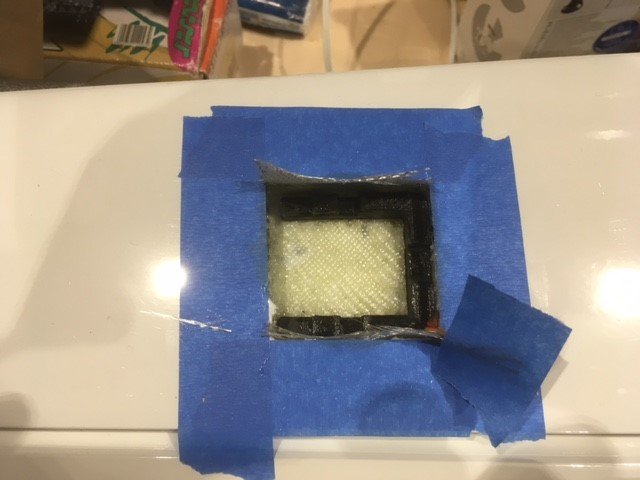

fibrage des puits de servo avec un double 80gr et résinage des supports des KST X10

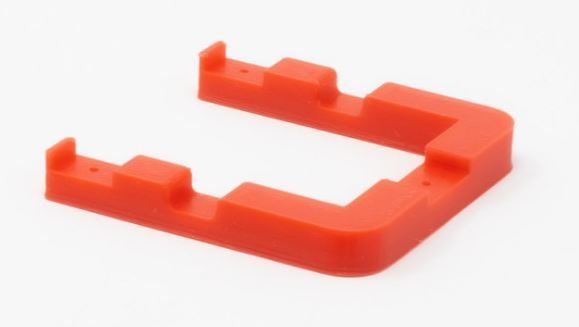

cadre X10.JPG (18.42 Kio) Consulté 9646 fois

fibrage puit servo.jpg (43.44 Kio) Consulté 9646 fois

Il y en a 8!

fibrage puits servo.jpg (66.89 Kio) Consulté 9646 fois

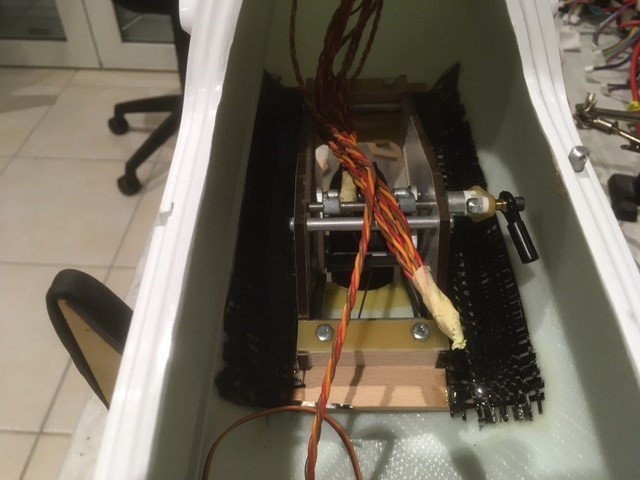

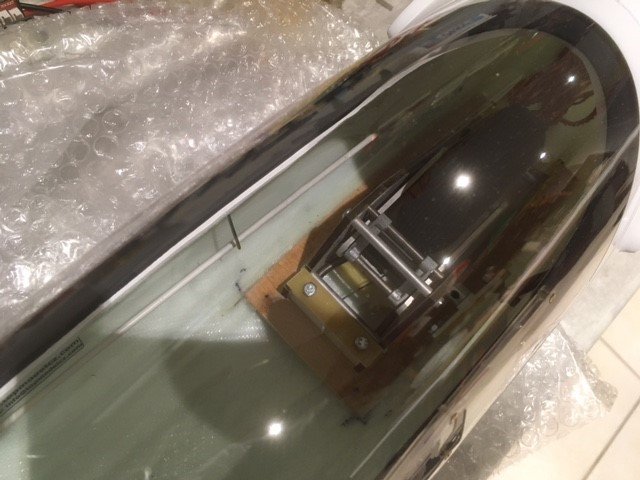

Renforts de la platine train avec de la fibre de carbone, ça semblait trop "juste" pour mes arrondis style "Ryannair"

fibrage carbone platine train.jpg (50.53 Kio) Consulté 9646 fois

[Chamy34]

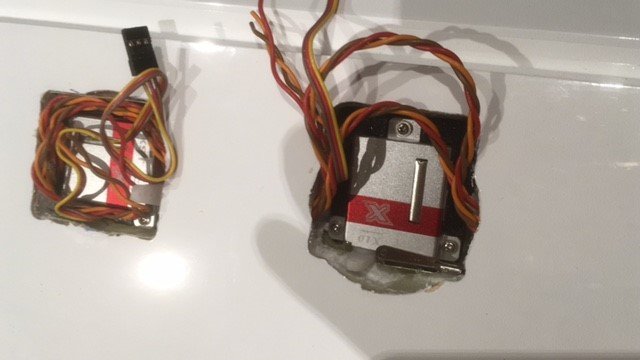

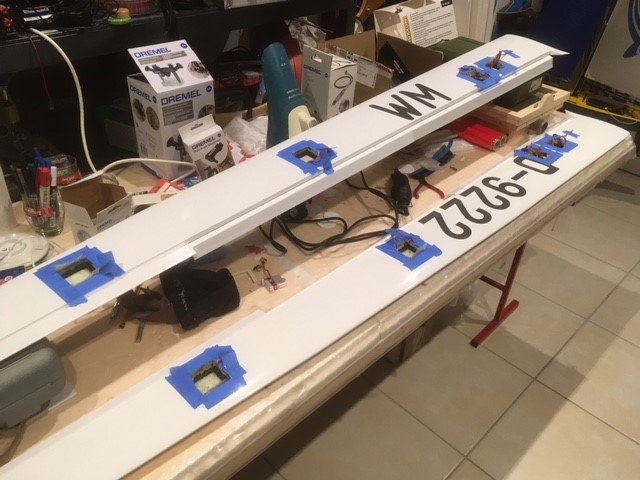

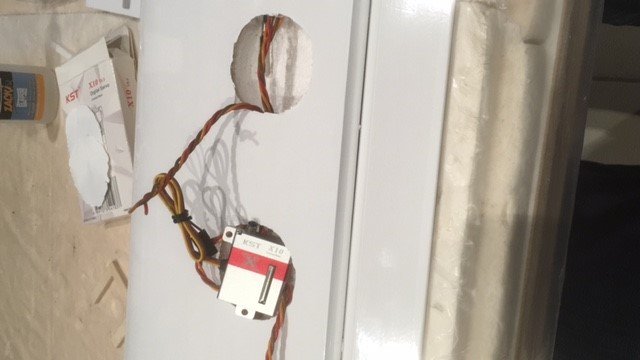

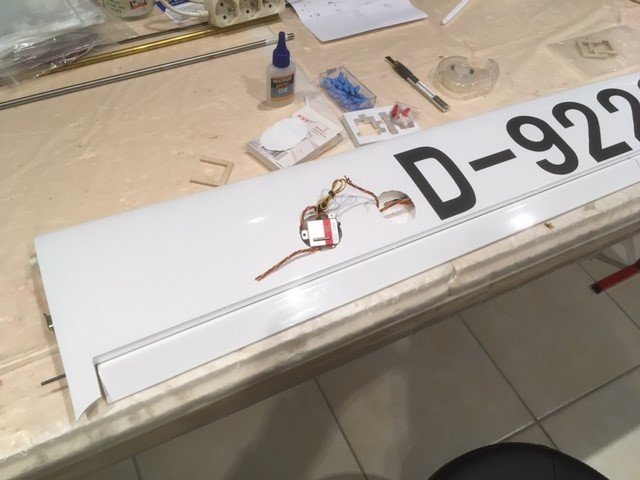

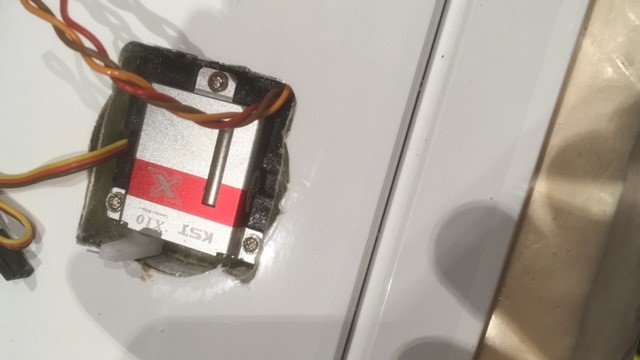

Les 8 servos X10 sont dans les ailes.

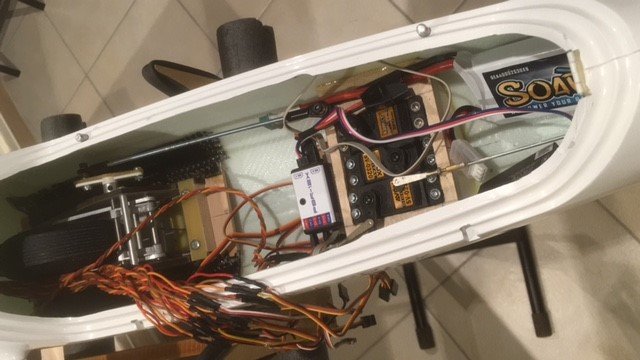

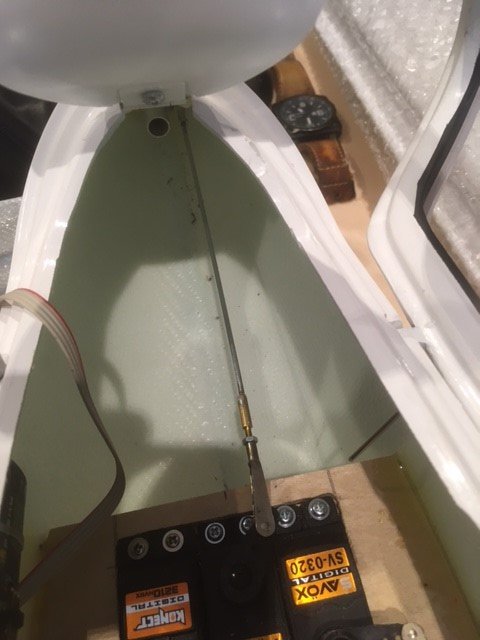

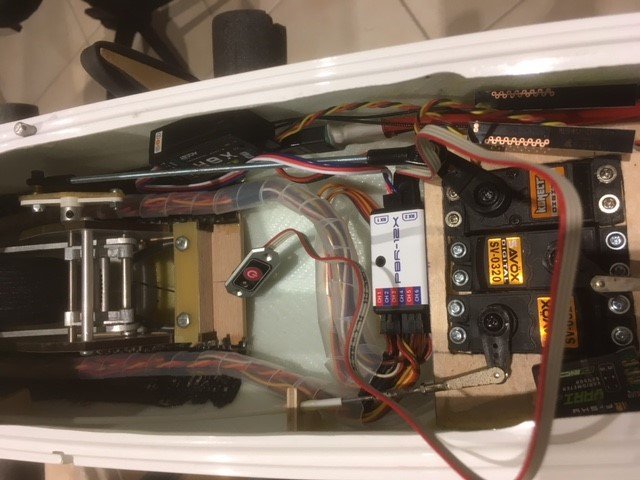

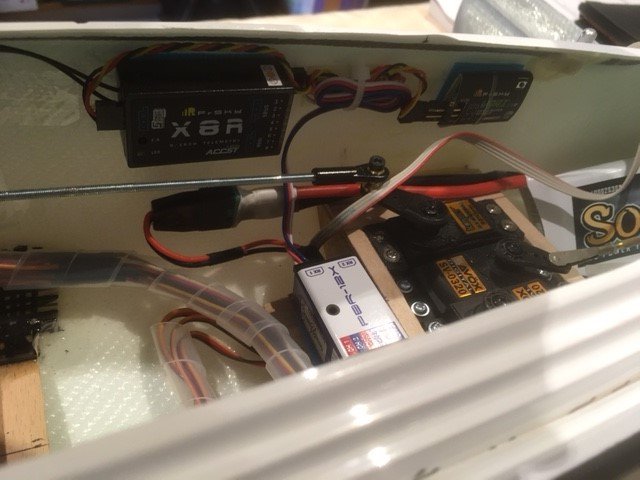

Programmation et rangement électronique dans le cockpit en cours d'achèvement.

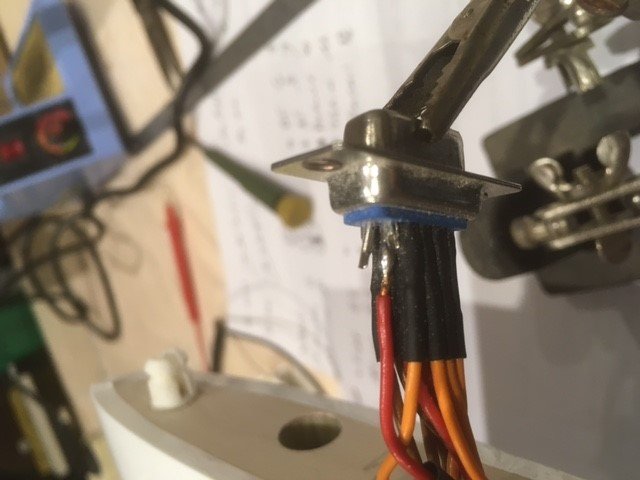

Petit point noir de ce planeur: une soudure défectueuse dans une prise 15 broches, il a fallut la trouver, c'était un aileron en bout d'aile...

servo X10.jpg (34.37 Kio) Consulté 9568 fois

flap et af.jpg (34 Kio) Consulté 9568 fois

fils en bordel.jpg (52.33 Kio) Consulté 9568 fois

soudure tchèque.jpg (44.99 Kio) Consulté 9568 fois

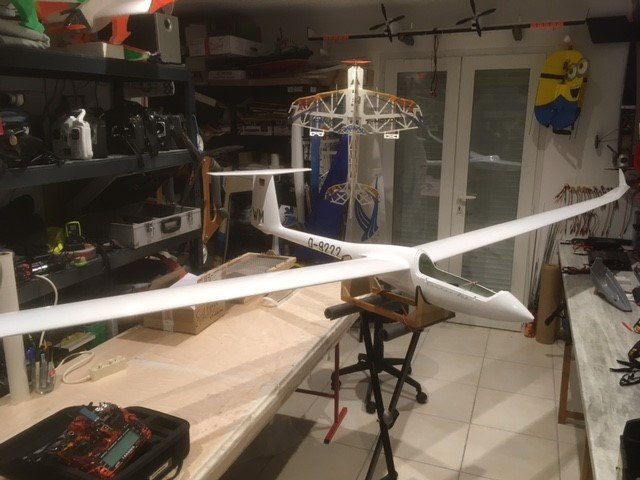

presque fini.jpg (63.04 Kio) Consulté 9568 fois

mise en croix.jpg (49.14 Kio) Consulté 9568 fois

[Chamy34]

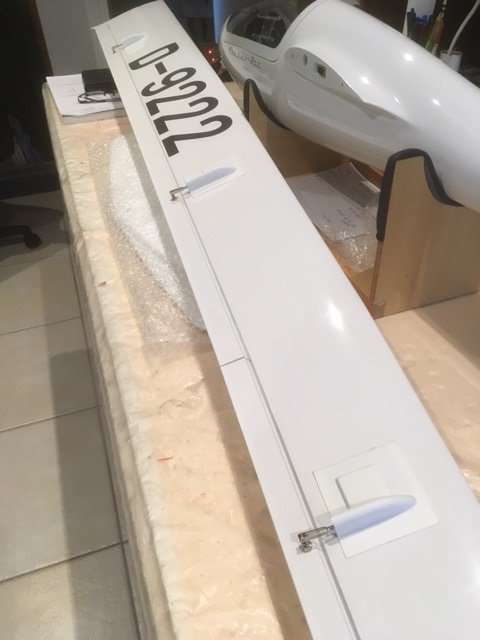

Les caches servos sont fixés.
La barre anti écrasement en place.

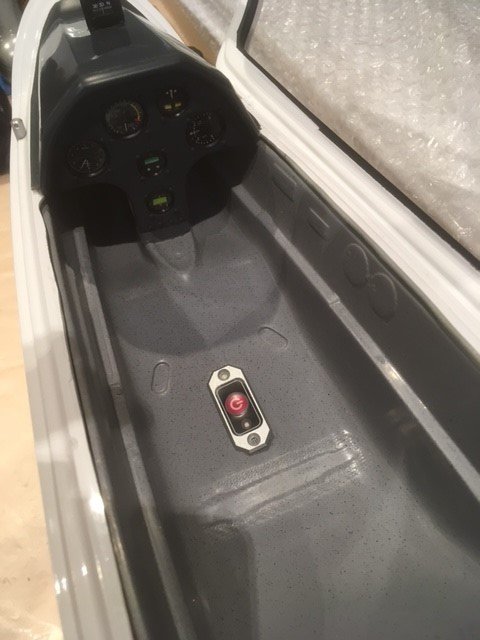

Interrupteur placé au fond du baquet.
La clé est un rondin d'acier de 12mm de diamètre.
Le planeur fait 5244gr sans lest.
Il faut 616 gr de lest dans le nez pour arriver au centrage correct de la notice (67mm du bord d'attaque)
5860gr au total, pour 69.6dm².
Charge alaire: 84gr/dm²
Donc il faudra que j'achète du plomb de chasse, je met un plastique dans le nez, je vide 500gr de plomb et j'arrose de 115gr de résine. Pour avoir une forme qui correspond et amovible. Je fixerai la batterie dessus.

carénages en place.jpg (43.14 Kio) Consulté 9550 fois

ailes finies.jpg (47.25 Kio) Consulté 9550 fois


Réception et vario.jpg (58.74 Kio) Consulté 9550 fois

barre anti écrasement.jpg (52.98 Kio) Consulté 9550 fois

soute à lest.jpg (49.44 Kio) Consulté 9550 fois

[Antoine SOULIE]

Superbe! Et quand c'est neuf c'est beau!
Mon Ventus topmodel aussi de 3/4 ans n'a pas de train mais à un moteur, ce qui remplace le plomb, et il n'est pas vraiment traité maquette comme le tien et à déja quelques traçes d'usure.
Les volets sont vraiment efficaces pour régler la vitesse de vol, qui reste rapide en lisse, bien plus sage avec un cran de volet et lent avec 2.

Le V longitudinal n'est parait il pas bon, j'ai mis une cale de ~1,5 mm à l'avant sous le stab...ça marche comme ça, peut être que ça marche aussi sans.

[Chamy34]

Pour le V longitudinal, tu as absolument raison.
Le profil HQ 3 marche avec un V de 0.5 max, dixit un maitre jedi de Marseillan!

[olivier D]

j'ai une chier de tuyau en plomb ! c'est dispo.

un conseil, ne colle pas trop le plomb dans le nez, tu auras peut être besoin de le retirer un jour

olive

[Chamy34]

Je viens de vérifier le V longitudinal, j'ai +1.5°
C'est surement trop.

[Michel Jugie]

C’est un bon début ce Vé.

Quand fais tu le premier vol ?
MJ

[Chamy34]

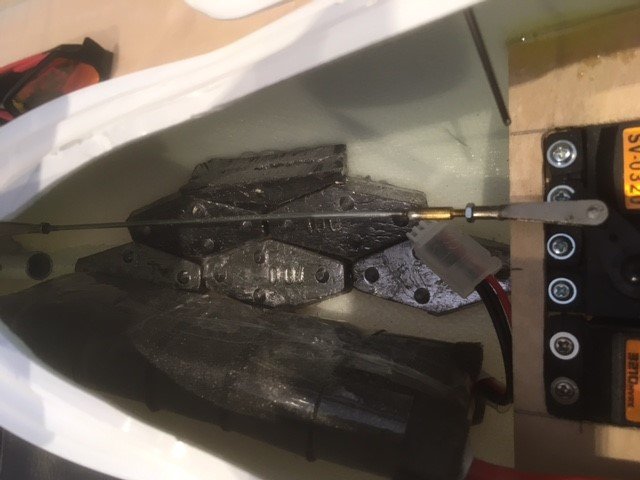

550gr dans le nez.

équilibrage 550gr.jpg (45.42 Kio) Consulté 9369 fois

Vol a venir vers le 5 ou 6 mai.
Avant l'apéro, bien sûr!

[Michel Jugie]

Dommage, du lest passif !
Un moteur aurait été plus productif
On attend avec impatience les premiers vols de ce bel oiseau.
MJ

[Chamy34]

Les premiers vols ont eu lieu au mas Audran, en juillet, derrière le fiston.
Il a fallut beaucoup trimmer à piquer.
Ca vole bien.
Centré trop avant je pense.
Et au poser, c'est comme les vrais, après le poser, il faut cabrer à fond (sans redécoller bien sûr) sinon il se vautre sur son nez...

Le V longitudinal de 1.5° est trop important.
Pierre de Marseillan m'avait bien dit qu'avec un profil HQ3.5 il fallait un V à 1° ou zéro.
Et puis j'ai vu voler son frère, à la pente de Saint Guiraud, piloté par un Antoine S.

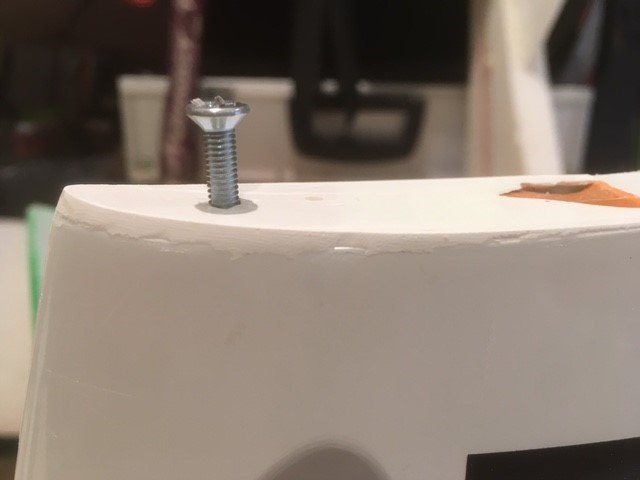

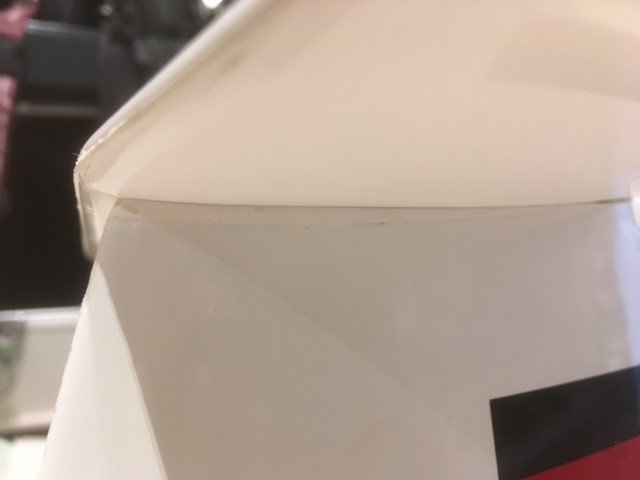

Et qu'est ce que m'aperçois-je? C'est que le Tonio avait mis une cale de 3mm sous le bord d'attaque de son stab.

Alors, action, avec du topcoat (gelcoat de surface)
J'ai réduit le V à 1°

cale stab.jpg (38.13 Kio) Consulté 8875 fois

cale stab 2.jpg (23.54 Kio) Consulté 8875 fois

cale stab 3.jpg (20.97 Kio) Consulté 8875 fois

[Chamy34]

j'ai vraiment essayé de voler aujourd'hui, temps parfait, mais en portant le loustic au milieu de la piste pour le remorquage, plus de commande servo volet intérieur aile droite.
Qui plus outre, l'aileron de la même aile réagis aléatoirement.
Pas de "pousse au crime" qui m'influence à voler, donc arrêt avant le premier remorquage.

Je subodore une soudure de prise d'aile défectueuse qui court-circuite en plus le servo d'aileron. Modèle fabriqué en Tchéquie, je m'attend à tout ( racisme très mal placé, puisqu'ils sont au top, question aéromodélisme...)
Il y a 12 soudures par prise: 4 servos par aile, 3 fils par servo (le +, le -, et le signal) Chaque servo à son - et son + , en cas de contact défaillant, on ne perd qu'un servo!

Table d'opération préparée, avec anesthésiant.

Opération chirurgie.jpg (65.15 Kio) Consulté 8286 fois

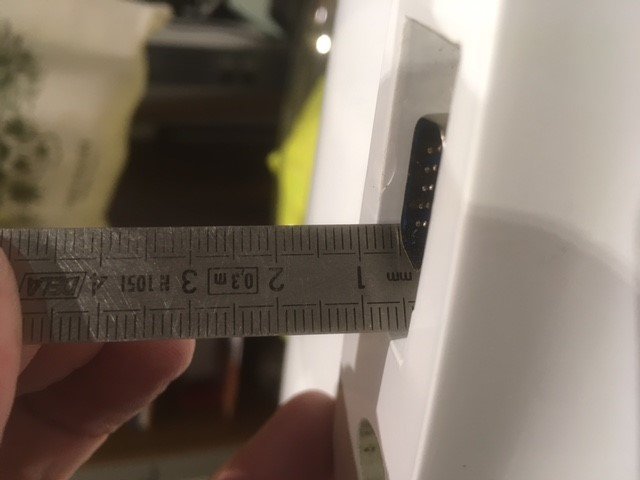

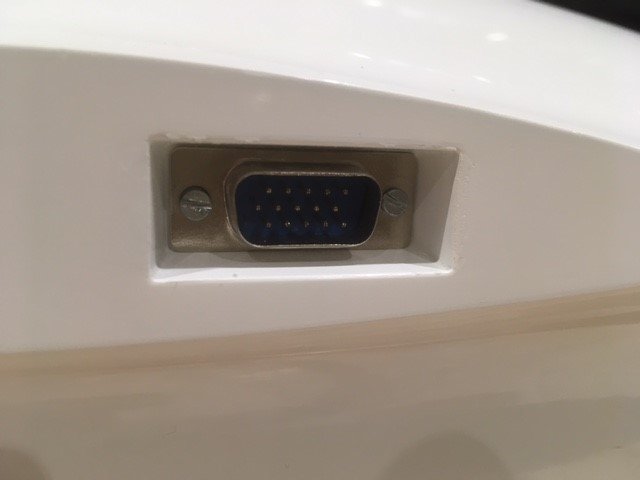

Toutes les soudures sont bonnes. C'est juste que les prises DB15 femelles de chaque aile ne rentrent pas suffisamment dans leur homologues males fixées dans le fuselage. 1mm, ça fait la différence. Aile droite, j'ai mis une entretoise de 1mm entre la prise male et le fuselage, aile gauche, c'est entre la prise femelle de l'aile et la nervure d'emplanture. C'était plus facile, l'anesthésiant commençant à faire effet...

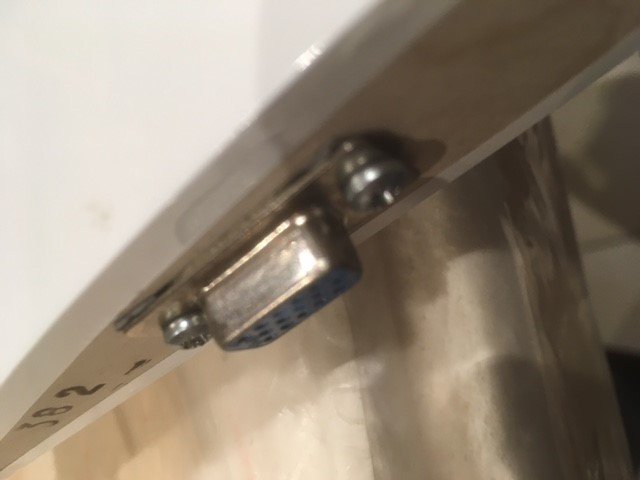

prise db15 femelle.jpg (27.57 Kio) Consulté 8286 fois

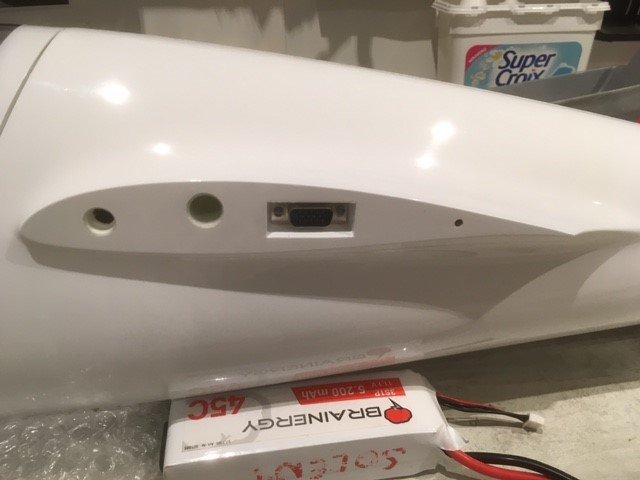

prises d'ailes DB15.jpg (32.11 Kio) Consulté 8286 fois

prises d'ailes DB15 bis.jpg (19.83 Kio) Consulté 8286 fois

[Chamy34]

Michel J m'a donné la solution:
les prises males du fuselage doivent être montées flottantes, sans fixation sur le fuseau, pour qu'elles soient enfichées correctement à fond dans celles des ailes.

[Chamy34]

Le Ventus vole à la perfection depuis la modification de l'assise du stab pour descendre le V longitudinal à zéro. Merci Antoine S.
Fabien et Pierrot de Marseillan m'avaient, aussi, briefé là dessus, un V max longitudinal de +1° pour un profil HQ 3.5
Rien à voir avec les premiers vols.
Je vole avec les volets intérieurs et extérieurs baissés légèrement: 2mm. Un plaisir.
Le plomb dans le nez collé à la colle chaude s'est décollé, et se baladait un peu. Le "cloc cloc" dans le fuselage en portant le planeur ne m'a pas mis la puce à l'oreille. Une tanche!

[Chamy34]



Sur la védéo, il n'y a pas que le Ventus, mais il y en a...

[Chamy34]

J'ai découpé de quoi faire un housse pour le fuselage avec 4 épaisseurs de suédine, mais j'ai tordu l'aiguille de ma machine à coudre.
Va falloir que je trouve un ou une pro de la couture avec un outil maousse!
