MIRAGE 2000 MONOPLACE DE RENE LEMPEREUR

[mitch]

Adjonction de morceaux de mousse pour éviter les vibrations, pratique, les protections d'emballage!

mousse tube.JPG (59.44 Kio) Consulté 6385 fois

[mitch]

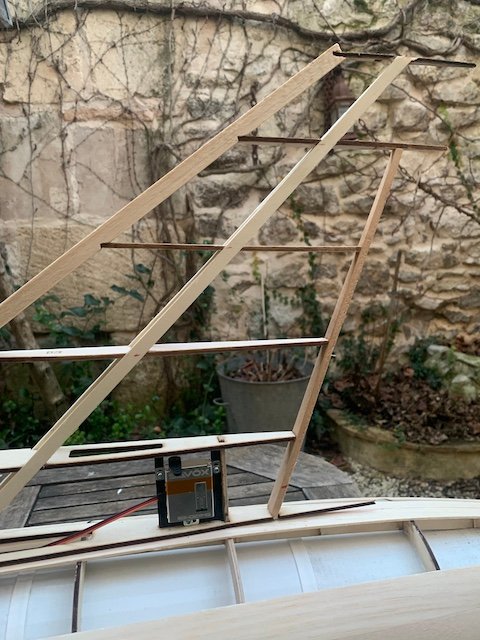

Mise en place du servo de dérive, on va pouvoir faire le coffrage et le volet de dérive.

servo de dérive.JPG (89.25 Kio) Consulté 6297 fois

[mitch]

Le train d'atterrissage n'étant pas tout à fait celui préconisé pour le modèle, les roues dépassent légèrement (8mm), du coup le dessous du fuselage a été modifié afin que cela soit plus esthétique et aérodynamique. Il sera rajouté un tissus de verre en 160gr sous le fuselage afin de le renforcer en cas de posé sur le ventre si par malheur, le train refusait de sortir!

modif fuselage.JPG (48.67 Kio) Consulté 6300 fois

modif fuselage 2.jpg (41.58 Kio) Consulté 6300 fois

[mitch]

Bon, le 160gr sous le fuselage ne sera pas superflu apparemment, en voulant sortir le train pour le poser sur ses trois roues afin de vérifier l'incidence au sol et régler la hauteur du train avant, le train gauche n'a plus voulu sortir . Vérification des fils et des soudures, le jus arrive, donc c'est le moteur qui est mort, confirmation par Chamy, qui passait par là, et qui m'a montré comment faire fonctionner le train sans avoir besoin du boitier de contrôle, merci à lui. Quand même, le train à fonctionné cinq fois en tout! ça promet! Chamy ayant eu un problème similaire sur son corsair, il m'a derechef envoyé le lien pour commander des moteurs de rechange, et remerci .

[mitch]

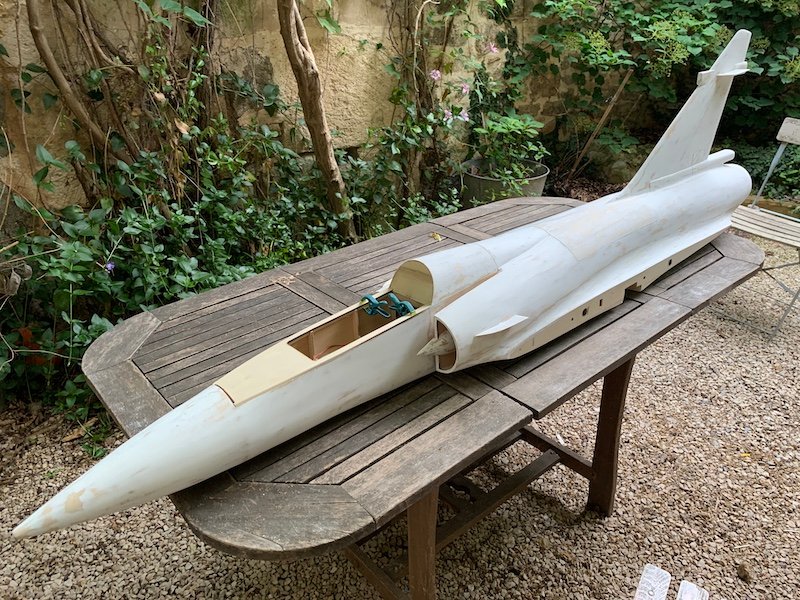

Ca y est, le gros œuvre est fini, on va pouvoir attaquer les détails : les karmans, le tube pitot, les capteurs de pression (petits tubes sur le côté du nez), les carénages des contre mesures sur la base de la dérive et son sommet, les ailettes de dérive et d'entrés d'air et la verrière.

Pour l'instant, le poids du fuselage (avec la turbine, le train avant et le servo de dérive) est de 2.120 kg.

Soit un total avant entoilage des ailes et résinage au tissu de verre 50gr du fuselage de 3.526 kg.

mirage gros oeuvre.jpg (117.6 Kio) Consulté 6173 fois

[DOGFIGHTER 34]

Magnifique

[mitch]

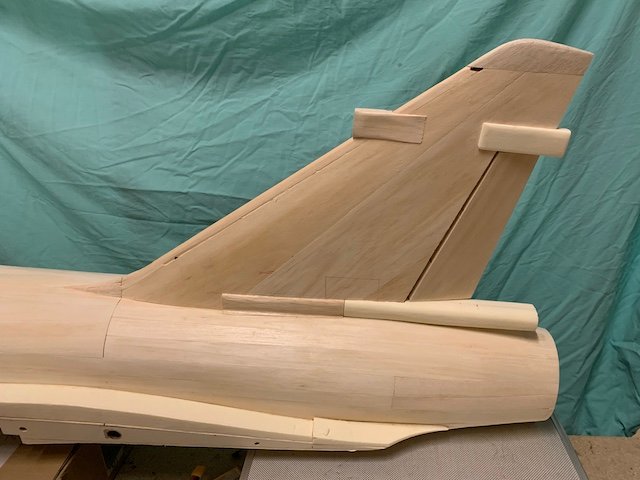

Les karmans sont posés et en attente de ponçage, comme les carénages de contre mesures.


[mitch]

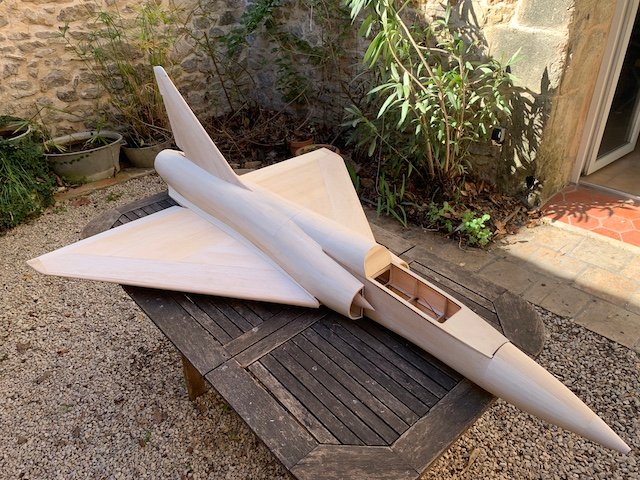

le voilà prêt à être entoilé et tissudeverrisé , prochaine étape : la verrière



[DOGFIGHTER 34]

Je n'oserais pas le faire voler tellement c'est beau. Je crois que je vais le mettre dans une vitrine en exposition maquette.

[mitch]

Les ailes étant finies d'être entoilées, les commandes des servos réglées, petite vérification.
Chamy m'ayant informé du problème d'interférences qu'il a rencontré avec les moteurs du train d'atterrissage du Corsair, les ailerons battant la breloque lors de la sortie du train, problème qu'il a résolu en séparant franchement les fiches des servos et celles du train, j'ai préféré vérifier car j'ai tout mis sur un même connecteur multiplex.
Après essai de portée, aucun problème de détecté, cela ne doit pas être les mêmes moteurs que les siens.

[mitch]

Bon, il est temps de reprendre la construction, c'est parti pour le ponçage de l'apprêt.
J'utilise de la peinture à plafond mise au pinceau, cela couvre plus, se ponce bien et n'est pas plus lourd que la bombe une fois bien poncée.
Y'a plus qu'à jouer du coude, ça va prendre un peu de temps mais heureusement, je suis aidé!


[DOGFIGHTER 34]

Le chat a mangé les souris des entrées d'air, il n'est pas là pour poncer.

[mitch]

, bien vu!

Entre deux séchage de peinture, fabrication du moule de la bulle, plus qu'a mettre la suédine.

forme bulle.JPG (157.43 Kio) Consulté 5820 fois

[mitch]

Ça y est, le ponçage de l'apprêt est fini, résultat des courses, 50gr en plus


[mitch]

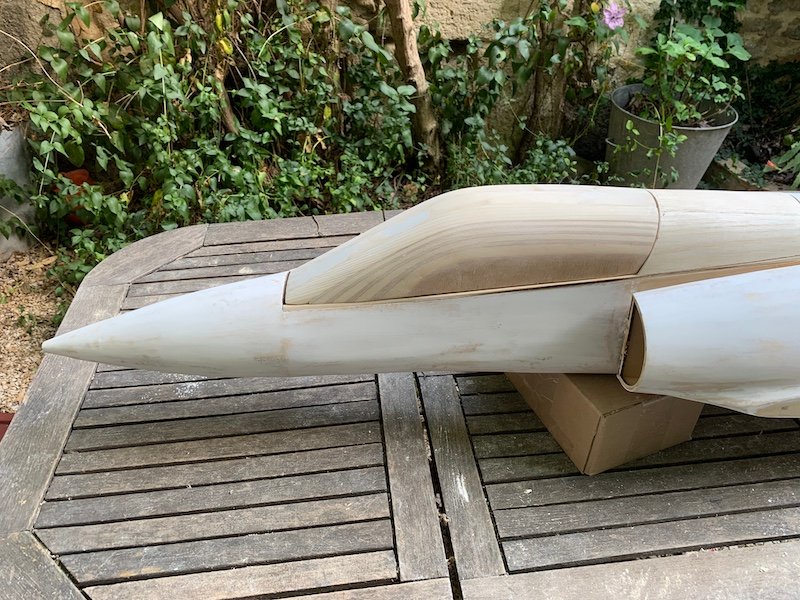

Une couche d'apprêt finition pur uniformiser l'aspect, plus qu'à attaquer le peinture finale, mais avant je vais m'entraîner un peu avec l'aérographe que m'a prêté Michel Jugie, ça vaut mieux, merci à lui

appret finition.jpg (132.37 Kio) Consulté 5756 fois

[mitch]

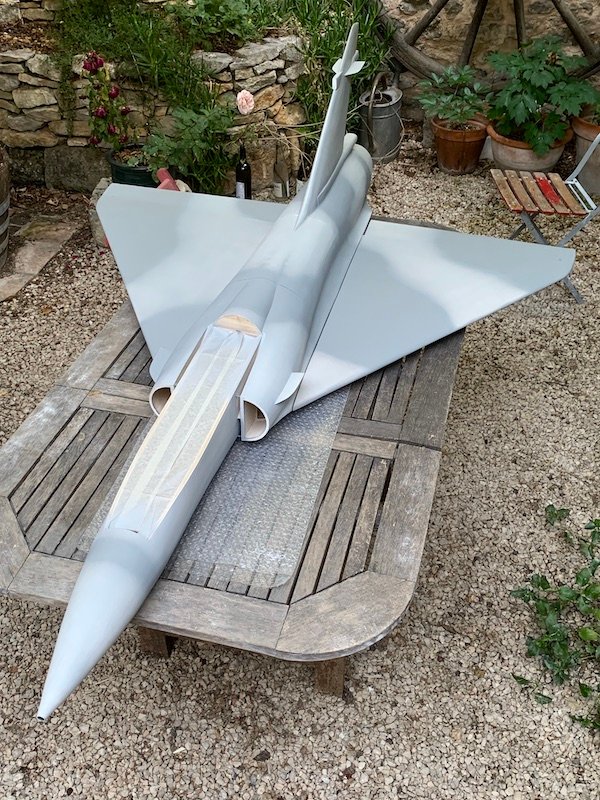

Bon, le gris c'est fait, malgré quelques problèmes avec les pots de peinture tamiya (pourtant une super marque).
J'ai peint dans mon atelier et quand j'ai sorti le modèle en extérieur pour prendre la photo, là, horreur, l'aile droite est plus foncée que l'aile gauche, pourtant même touillage et même dilution, va comprendre Charles! Du coup, c'est reparti pour une autre passe de peinture
Là, c'est mieux mais la peinture mat, c'est "biiiip" à appliquer


[mitch]

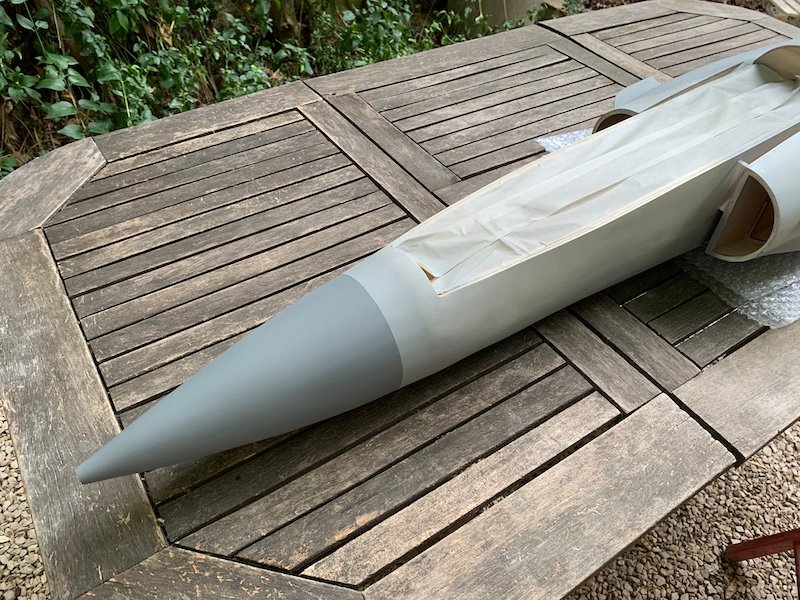

Et en attendant de faire le bleu, comme j'avais un peu de temps, hop, le gris du nez est fait, lui manque plus que la perche anémométrique au bout qui sera faite avec l'imprimante 3d.

gris nez.JPG (166.15 Kio) Consulté 5704 fois

[mitch]

Bon, après un déménagement, les vacances d’été et une installation de mon nouvel atelier, sans compter les galères de peinture, il est temps de reprendre la construction, j’en connais un qui est impatient.

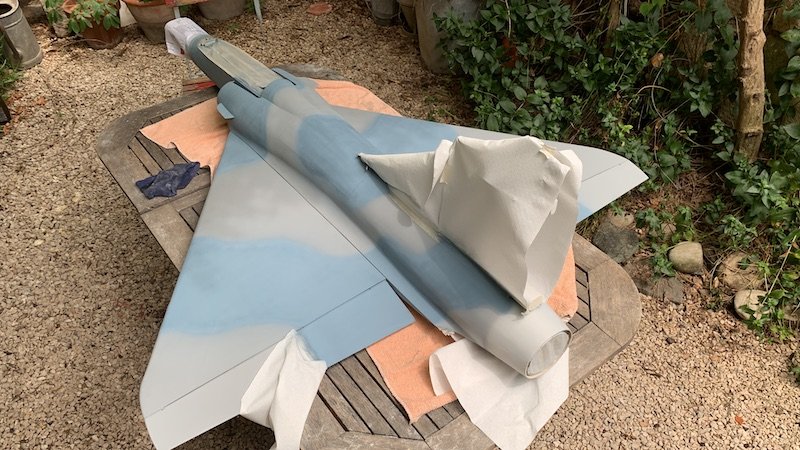

Et c’est là que les galères ont continuées. Le bleu tamiya donné pour ce modèle qu’avait acheté Steph ne va pas du tout, mais c’est une fois sec qu’on s’aperçoit que cela n’a rien à voir avec le réel, donc, on laisse tomber et on se replie sur les bases habituelles, à savoir après quelques recherches chez Mr la bricole, des petits pots d’essai de couleur.
Après avoir trouvé le bon mélange, on y est enfin!


Bleu 2.JPG (134.21 Kio) Consulté 4777 fois

[Michel Jugie]

Joli travail.
Mon aerographe n’aura jamais aussi travaillé

[mitch]

Et c'est pas fini !
