PIPER L4

[fabien]

Bonsoir à tous,
Un nouveau modèle pour l'indoor ou le vol en extérieur sans vent

modele fini 1.jpg (316.66 Kio) Consulté 446 fois

modele fini 2.jpg (290.32 Kio) Consulté 446 fois

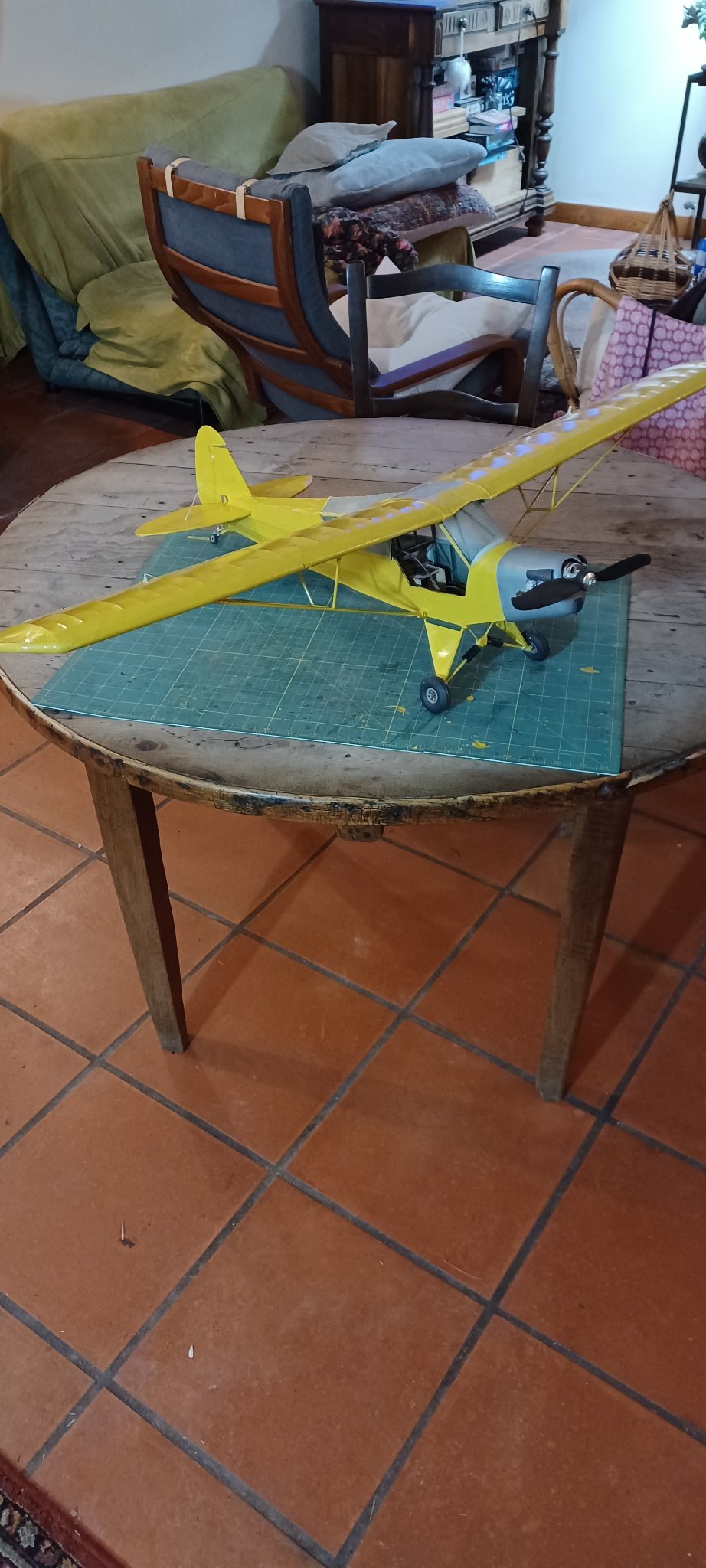

modele fini 3.jpg (272.52 Kio) Consulté 446 fois

Construction entièrement en balsa,ctp hyper fin,un peu de colle ,un peu de résine époxy ,papier japon,peinture HUMBROL EMANEL
3servos,un moteur électrique ,contrôleur 20A,vol en 2S,recepteur 4 voies

[fabien]

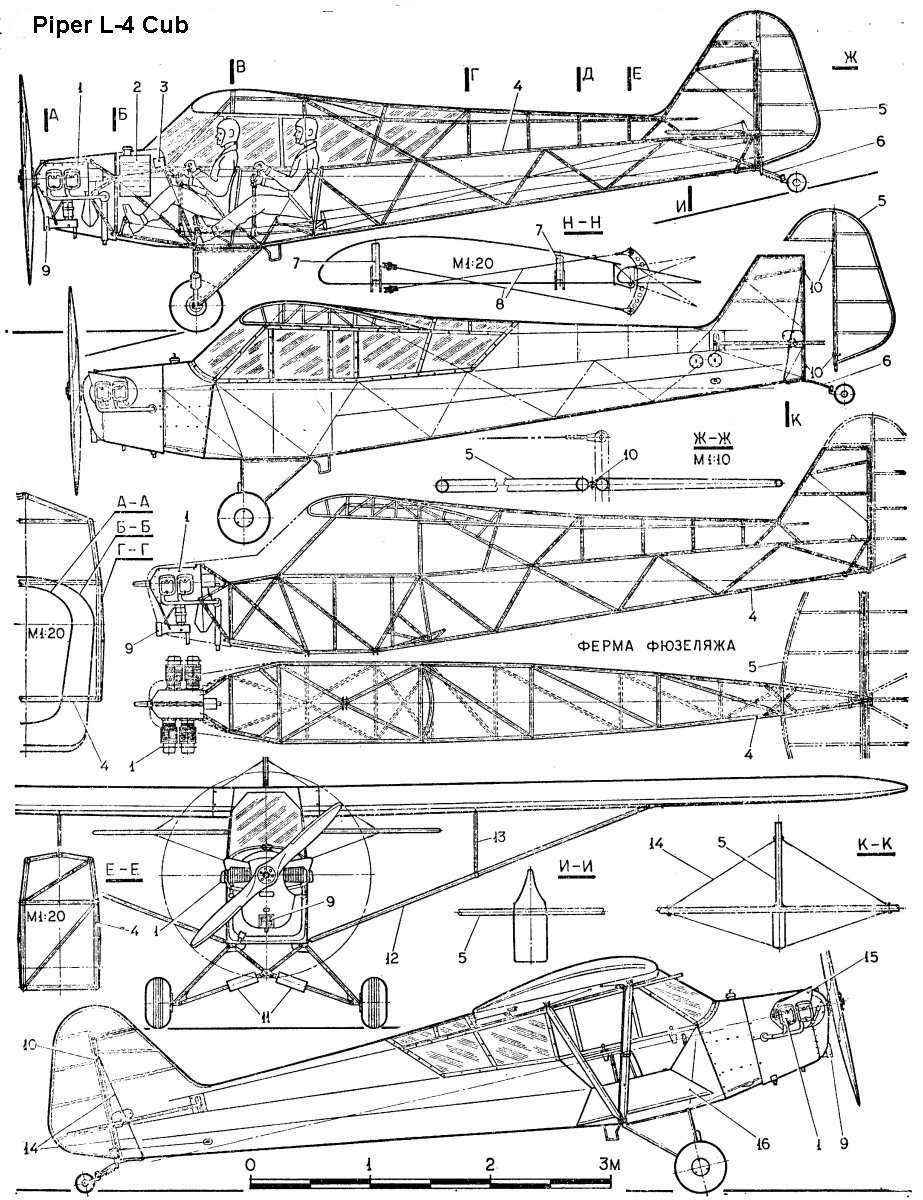

Par habitude ,je suis parti d'un plan internet site WIND RICHARD FERRIERE
Un agrandissement est nécessaire pour faire une envergure de 1m


J'ai reproduit le modèle au plus juste façon maquette

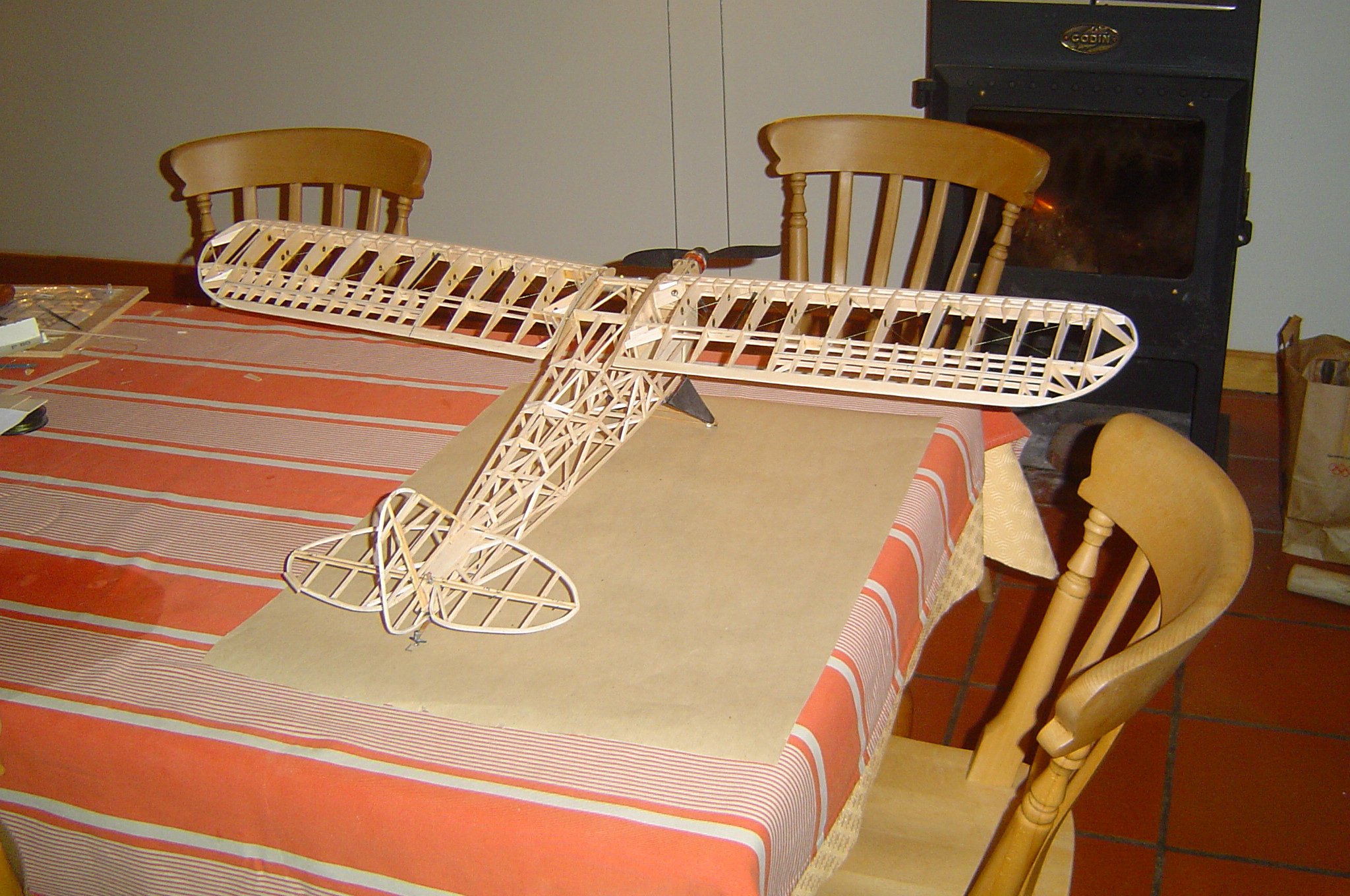

[fabien]

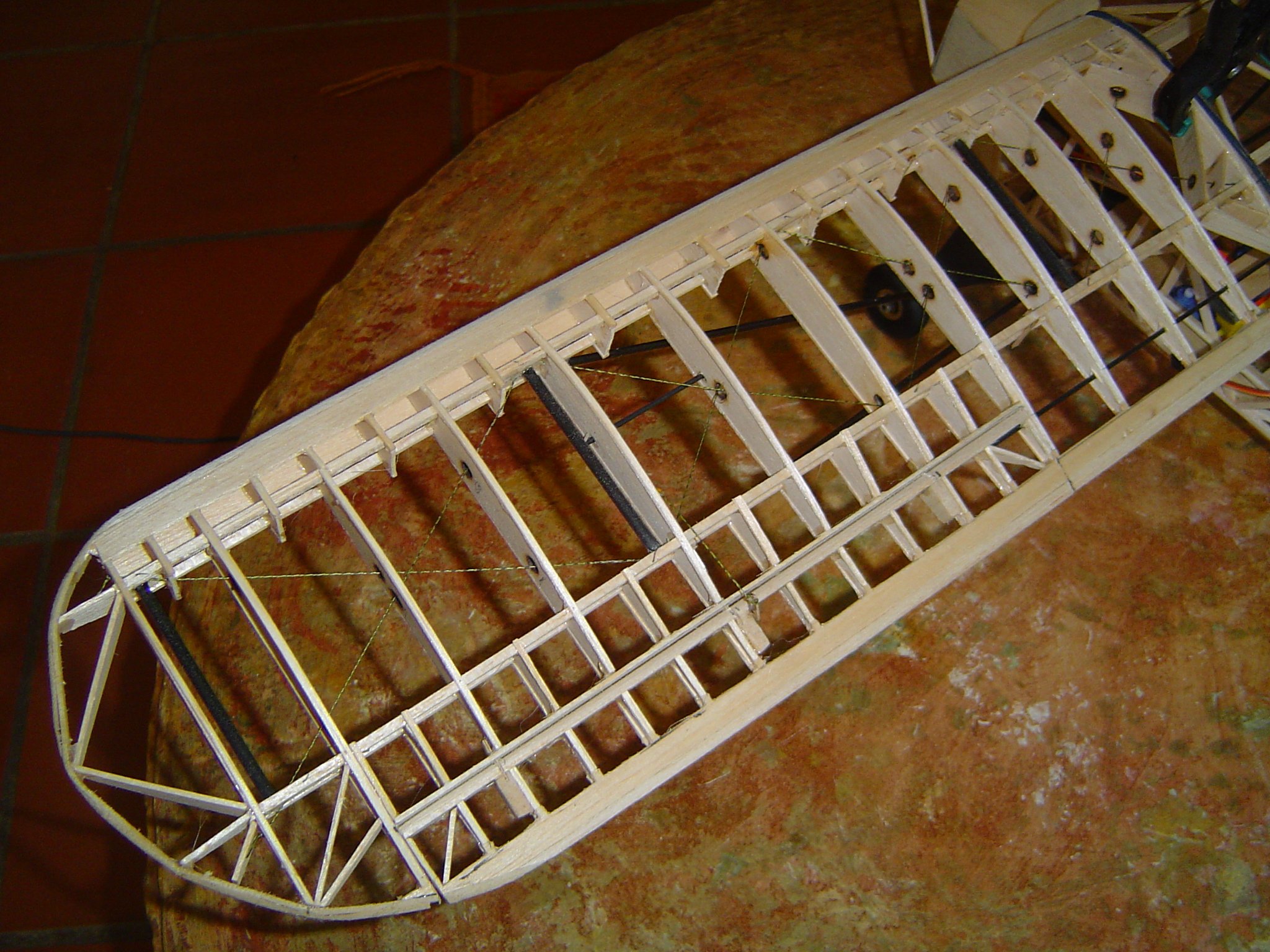

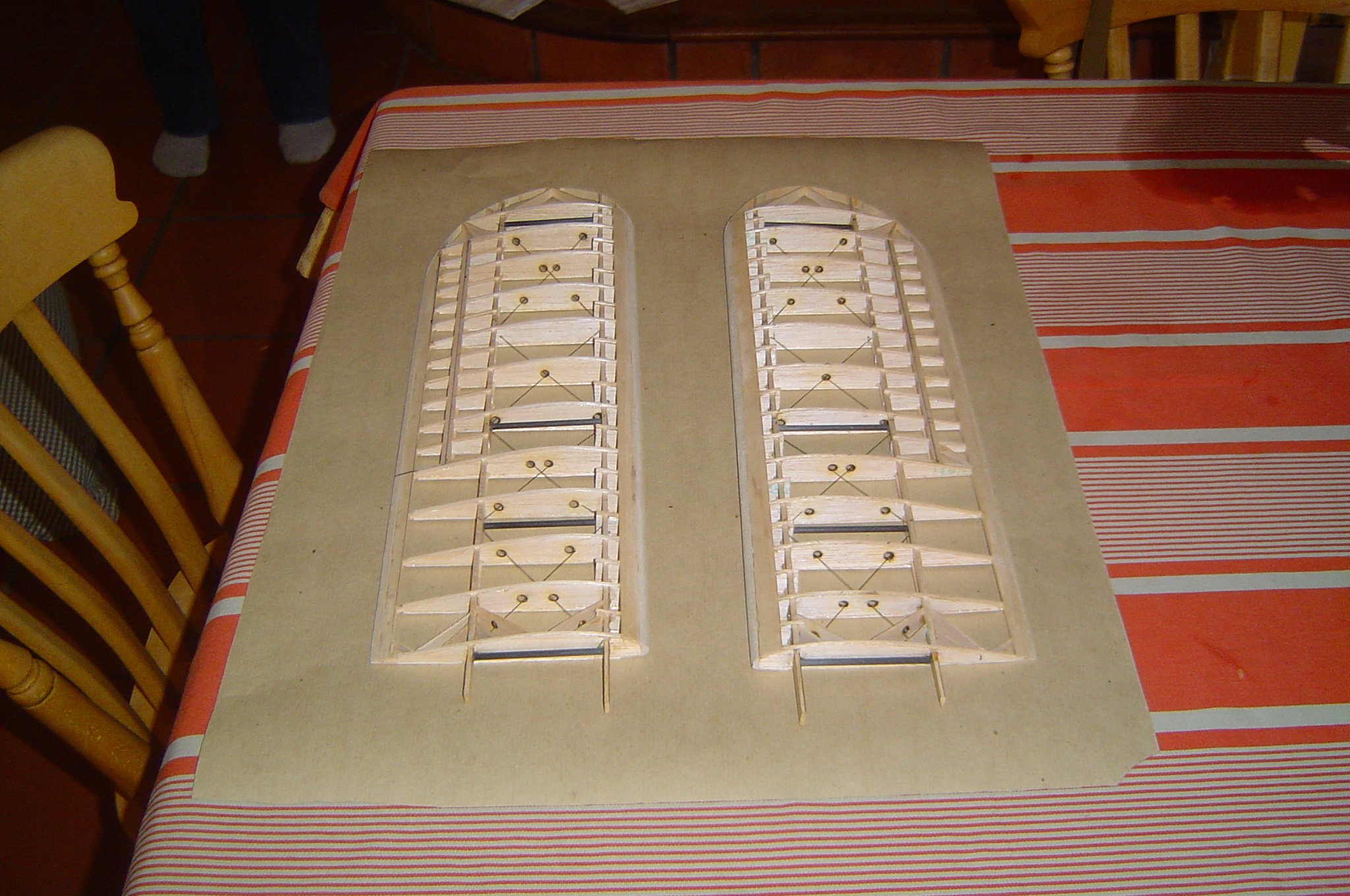

Voyons les ailes
Construction balsa1.5mm pour les nervures,3x3mm pour les lisses
L'avantage de cette échelle c'est que l'on peut utiliser les chutes de constructions précédentes(en masse pour ma part)
J'ai reproduit les tenseurs en fil de tresse de pèche ,les tubes pour contraindre l'aile
Ce n'est pas nécessaire mais le plaisir de construire est là




Collage à la colle bois UHU HART

[fabien]

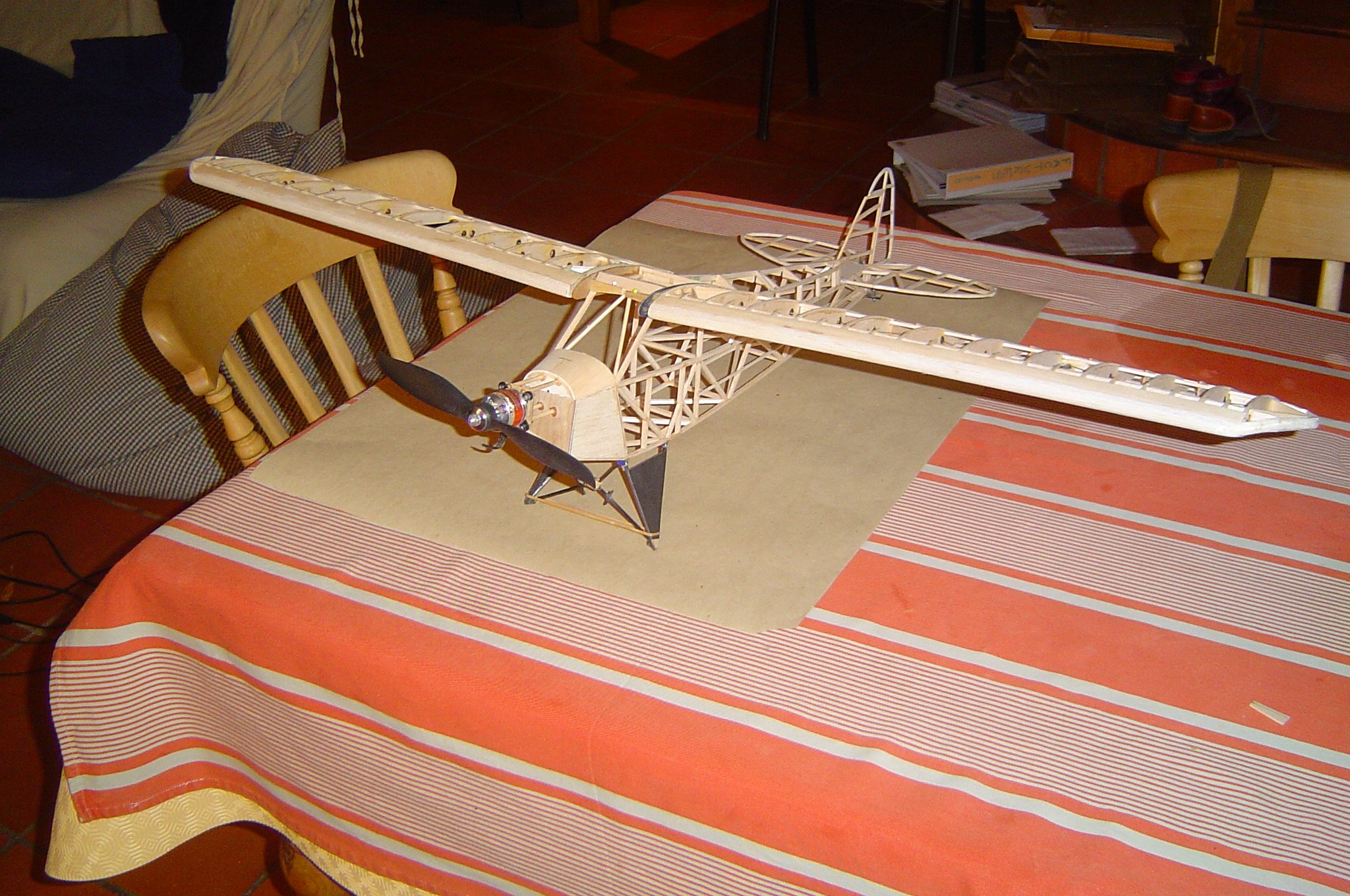

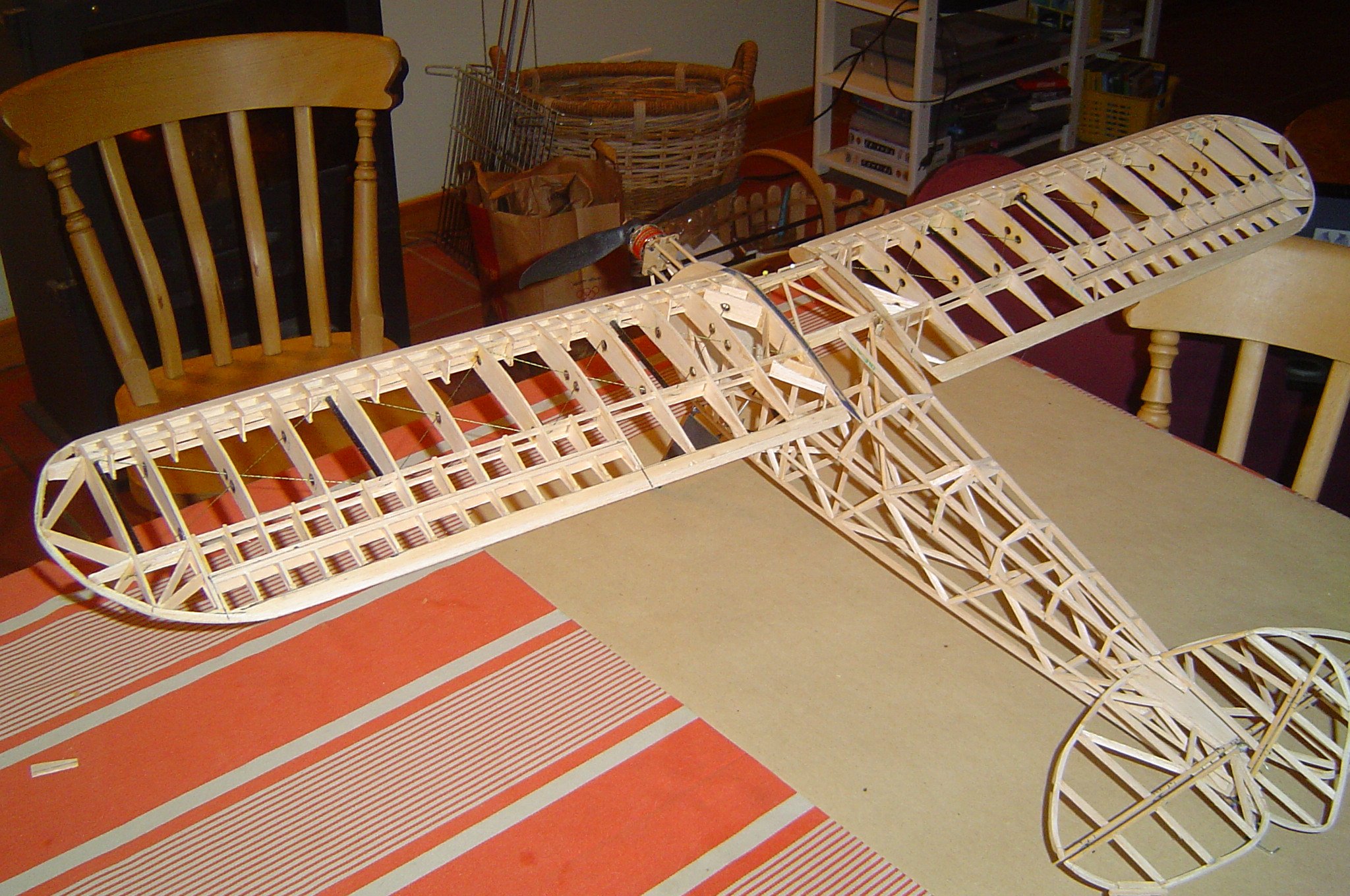

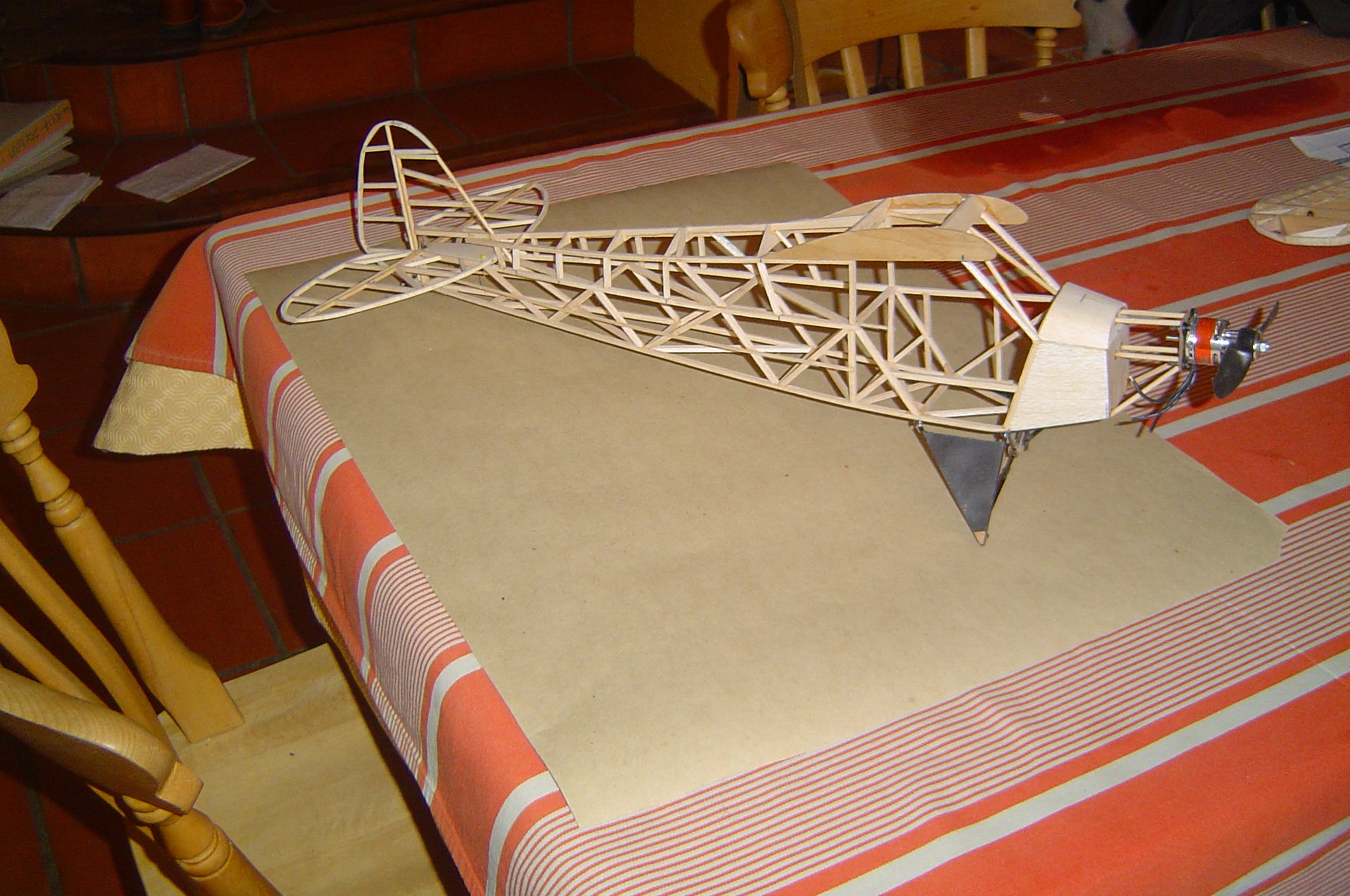

Passons au fuselage











[fabien]

Certaines lisses sont en balsa 3x3mm et d'autres sont faites avec des tiges rondes pour brochettes

[fabien]

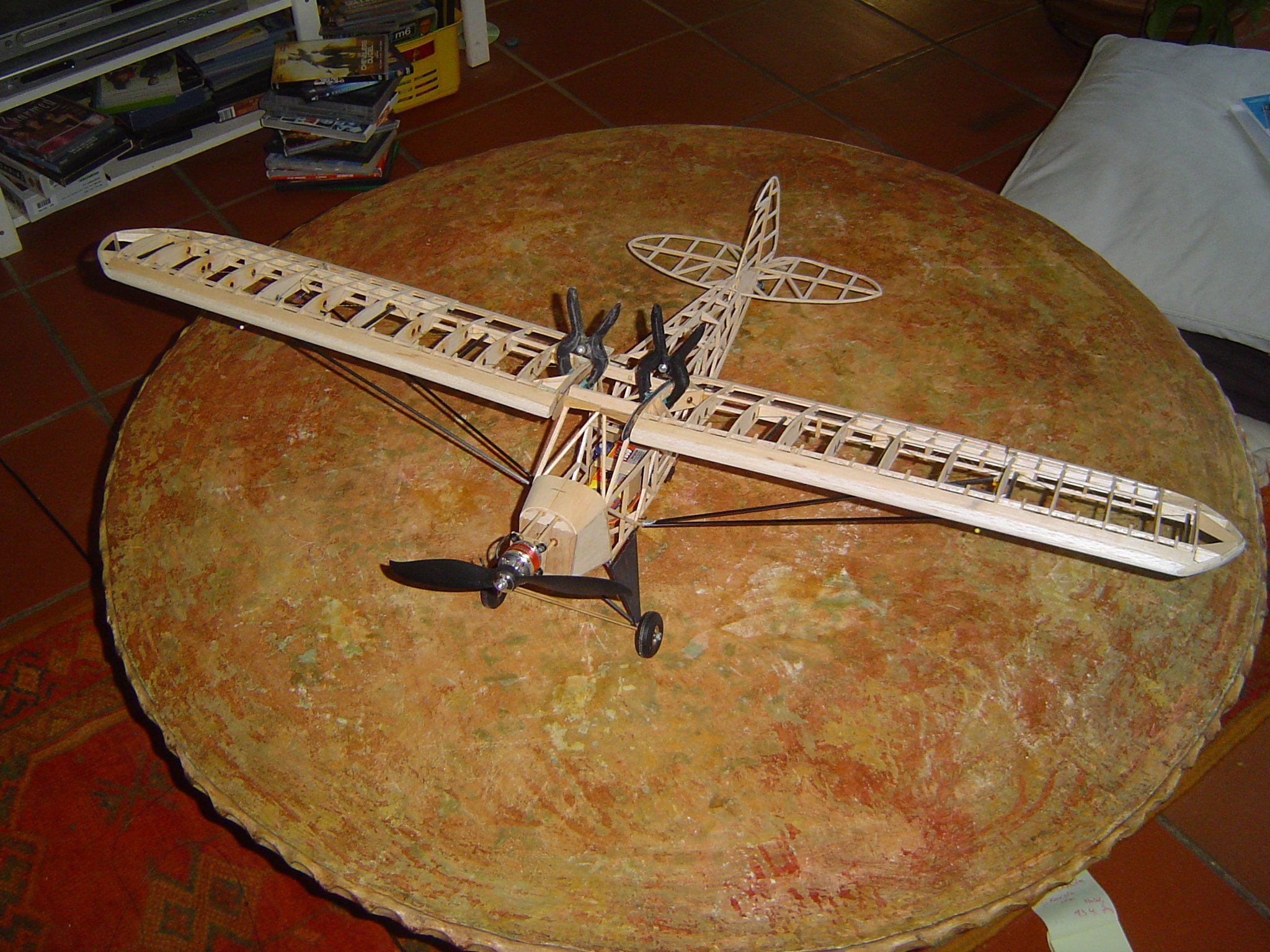

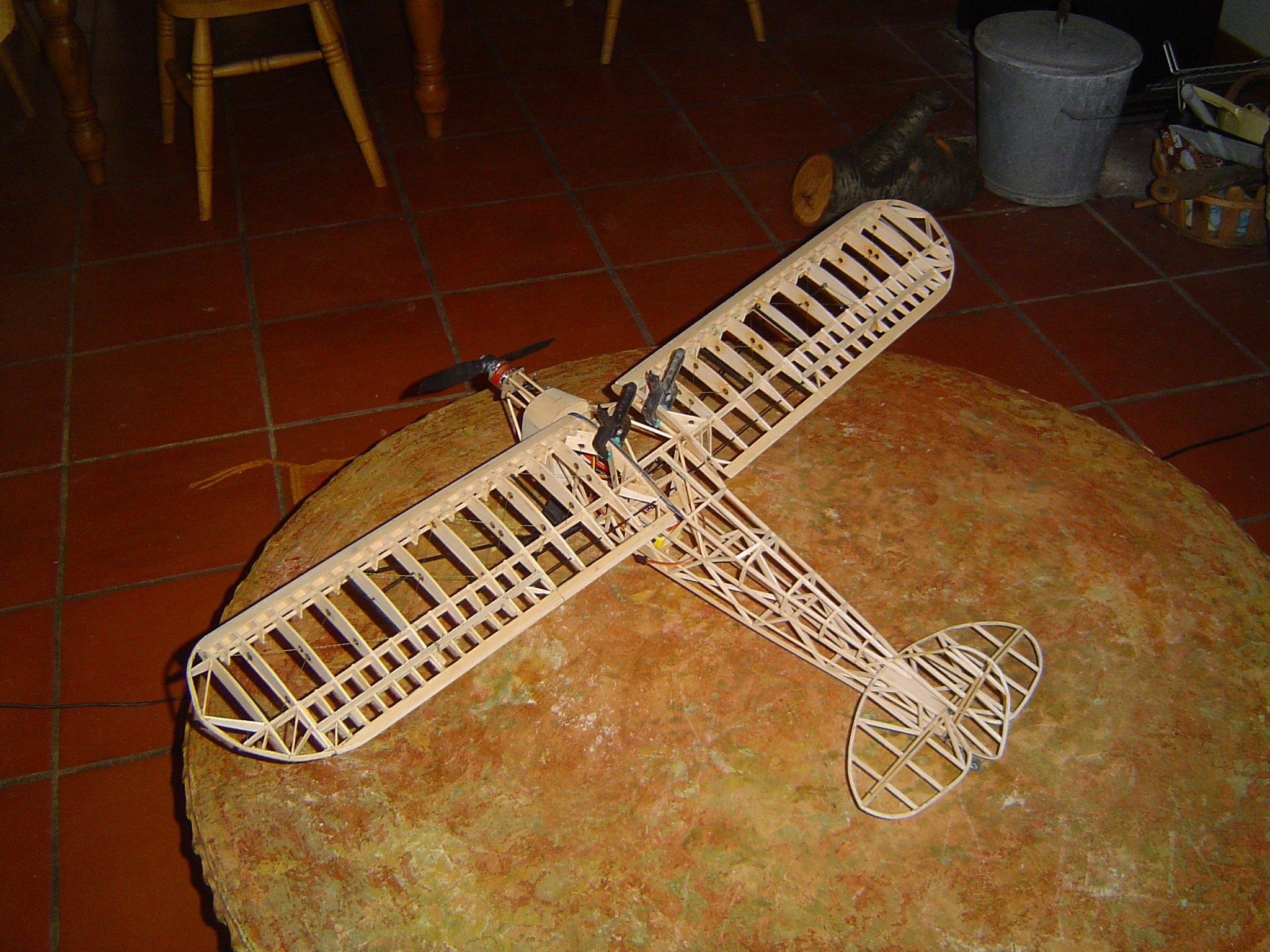

Les haubans sont en carbone

[fabien]

Les commandes d'ailerons sont en barre de torsion en carbone
J'ai reproduit les commandes par câble ,mais tout tourne sur une petite roulette

[fabien]

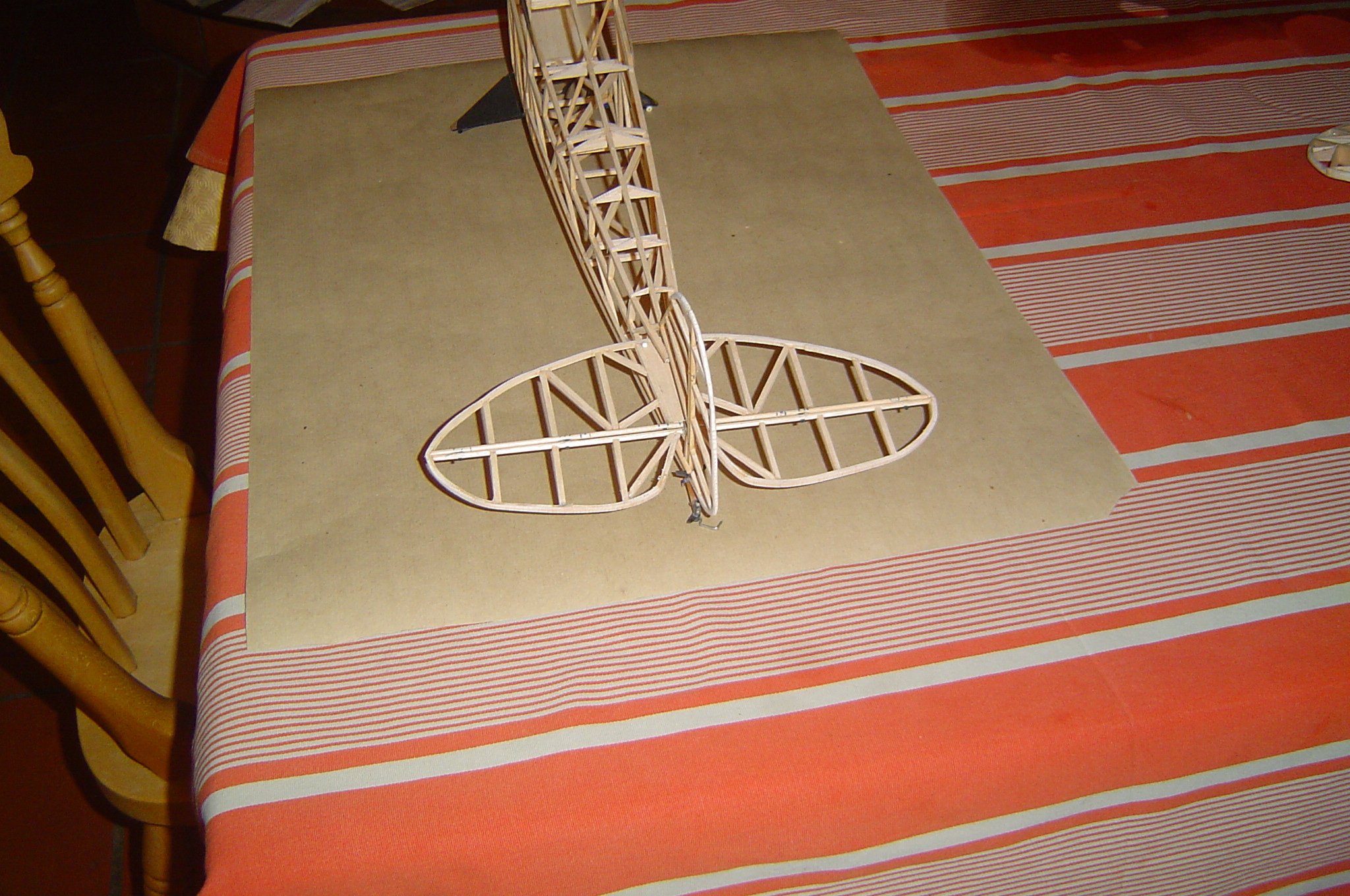

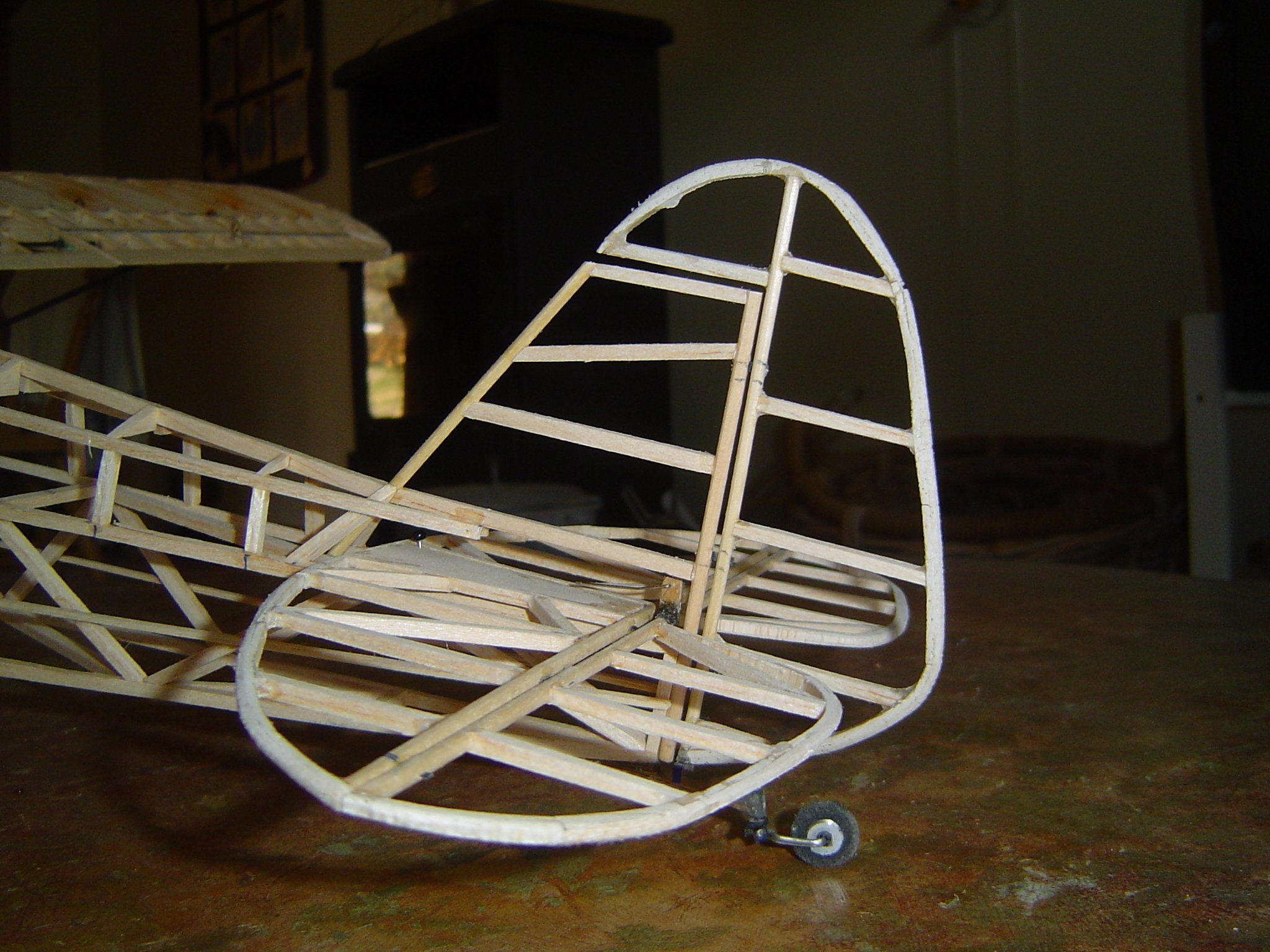

L'empennage est en balsa 2mm
Les commandes par câble sont fonctionnelles(tresse de pêche)


)


La roulette de queue est fonctionnelle

[fabien]

Les charnières de l'empennage sont faites avec de vieilles radiographies

[fabien]

L'entoilage est en papier japon(très ,voir trop fragile)

[fabien]

Dans un premier temps ce modèle a été peint en bleu
Depuis ,il est passé au jaune PIPER

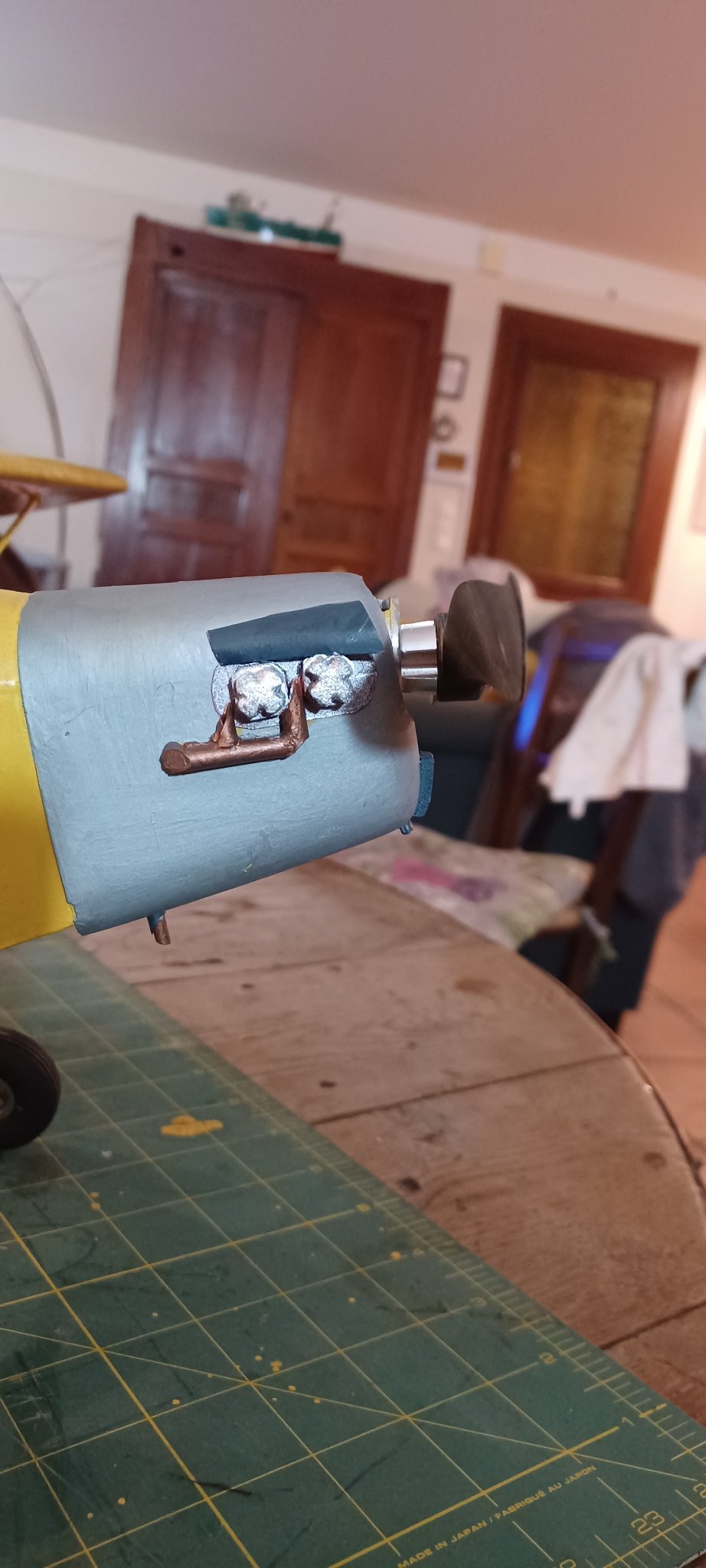

J'ai ajouté sur le capot moteur ,la reproduction du moteur continental du piper j3
Pour cela ,un peu de carton (cylindres),un peu de depron(cache culbuteur),du tube rouge sullivan pour l'échappement,
de la peinture humbrol

modele fini 4 moteur.jpg (185.62 Kio) Consulté 445 fois

Voila

[fabien]

Le modèle n'est pas si léger
DANIEL sur ce sujet est un pro de la légèreté
Le vol en gymnase sera un peu tendu

[fabien]

Le modèle entièrement équipé pèse 410grs
C'est pas top mais le vol sera sans doute plus tendu
Rdv au gymnase
