Salut Michel,
Pour noël ta proposition est vraiment sympa
Pilote échelle 1/4 année trente quarante pilote d'entrainement américain
Fais tu que la tête ou l'ensemble pilote?

[fabien]

Pour les instruments de bord ,je vais me faire plaisir en achetant à une société tchèque(Aerocockpit) l'ensemble des deux tableaux de bord car je ne sort pas assez bien mes compteurs en impression

[fabien]

https://www.aerocockpit.com/contact
Voila le site extraordinaire pour la finesse des instruments et surtout pour la diversité des ensembles

[fabien]

https://thegeebee.com/wp-content/upload ... scaled.jpg

[mitch]

Pour le pilote, je ne sais pas encore si je peux le faire entier, faut que je cherche, par ailleurs, pour tes marquages, l'immat entre autre, j'ai un plotter de découpe vynile.

[fabien]

J'en prend note
Aujourd'hui je coffre l'ensemble des nervures avec du bois très fin 1mm(pour la construction de bateaux modèle réduit)

[fabien]

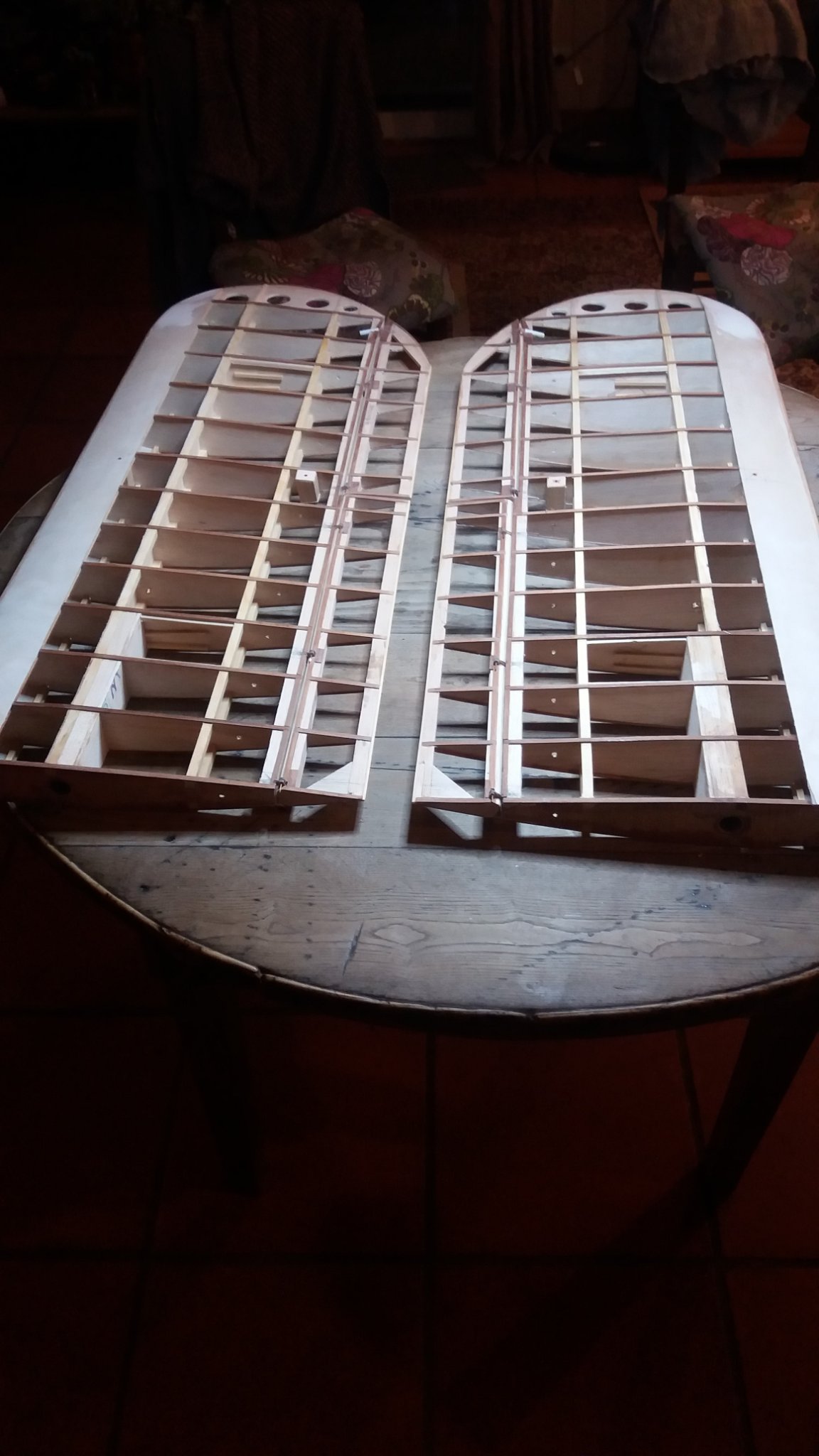

demi aile avant coffrage nervures.jpg (219.32 Kio) Consulté 1508 fois

alignement des ailes.jpg (233.48 Kio) Consulté 1508 fois

les nervures sont en 2mm balsa léger
Le coffrage avant en 1mm ctp collage colle à bois
Le coffrage arrière est en bois exotique 1mm collé à la cyano pour la rapidité d'exécution
Un ponçage fin général sera fait avant la découpe des volets et ailerons
Ceux ci seront coffrés intérieurement

[fabien]

La réalisation des ailes de cette façon permet une rigidité exceptionnelle pour un poids très faible
L'image suivant vous donne une idée du modèle fini mais en hydravion


[fabien]

Les ailes avancent bien
Les ailerons et les volets ont été découpés de l'aile de base et travaillés mais cela est difficile car le profil diminue en bout d'aile donc pincement du volet d'aileron(voir photo)
Les volets pèsent 30grs chacun et les ailerons 26grs chacun
Les charnières reproduisent l'original
Elles sont faites en plaques de résine cuivrée découpées avec une dremel, collées avec de la super glue fluide et poncées finement avant montage
L'axe est un clou laiton (axe diamètre 1.5mm) avec un maintien futur avec un petit boulon(2mm) lorsque l'aile sera entoilée

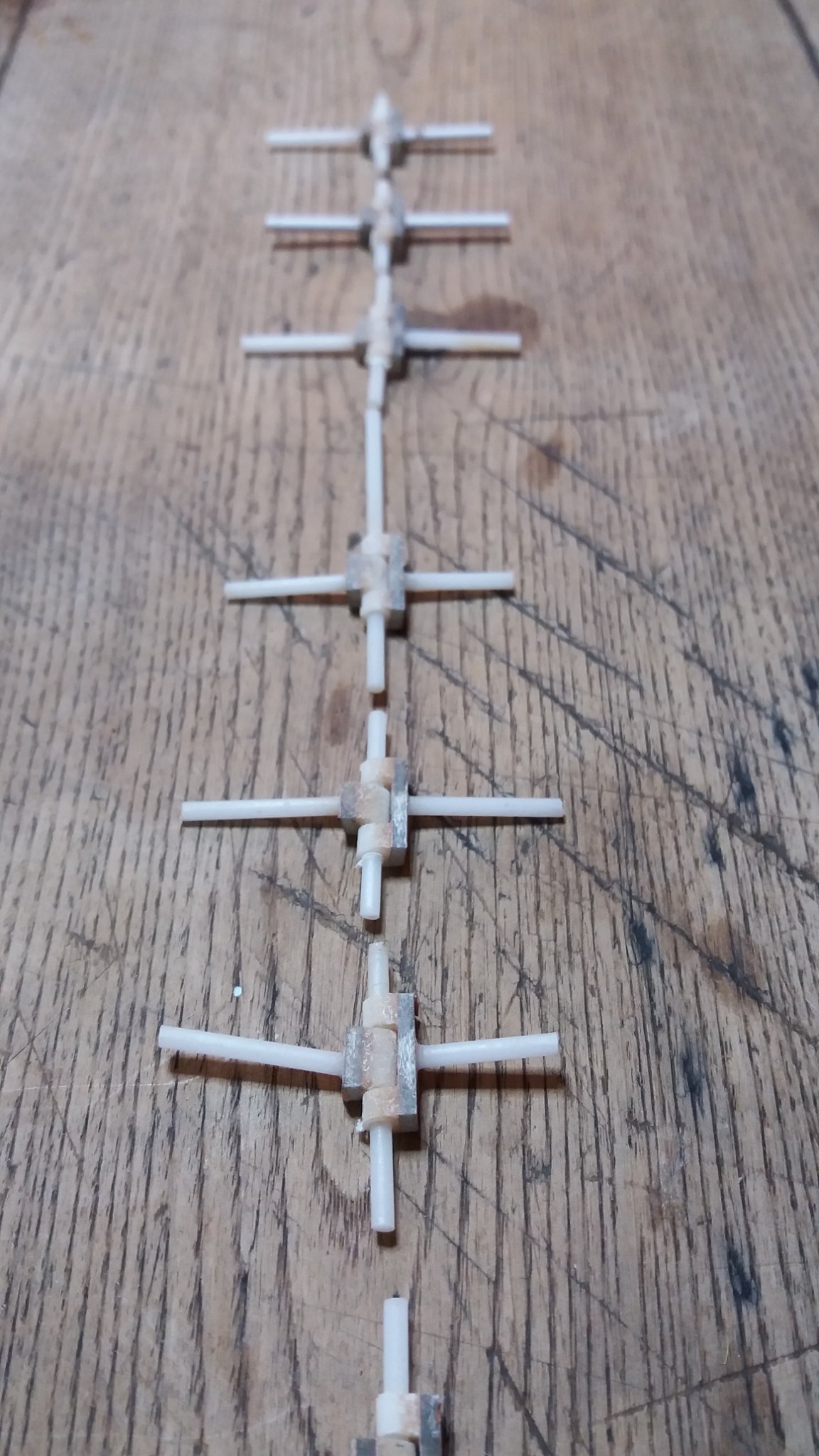

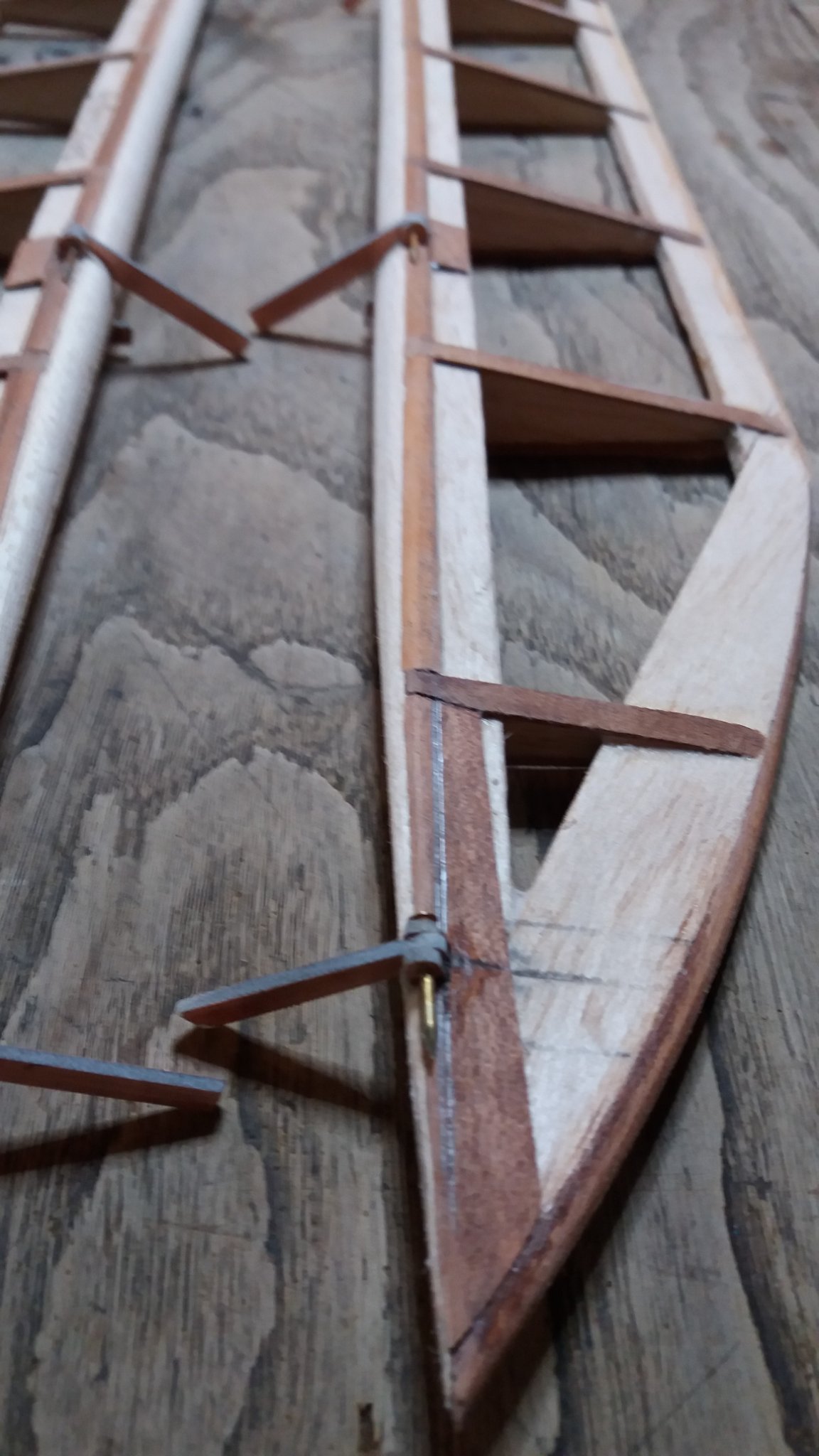

charnieres maquette ailerons et volets.jpg (238.71 Kio) Consulté 1378 fois

ailerons et volets finis.jpg (338.83 Kio) Consulté 1378 fois

[fabien]

Un petit post sur les charnières de gouvernes d'empennage
Fabrication avec du cuivre ,de petit tube collage super glue avec un congé fait avec de la colle rapide et de la sciure de bois

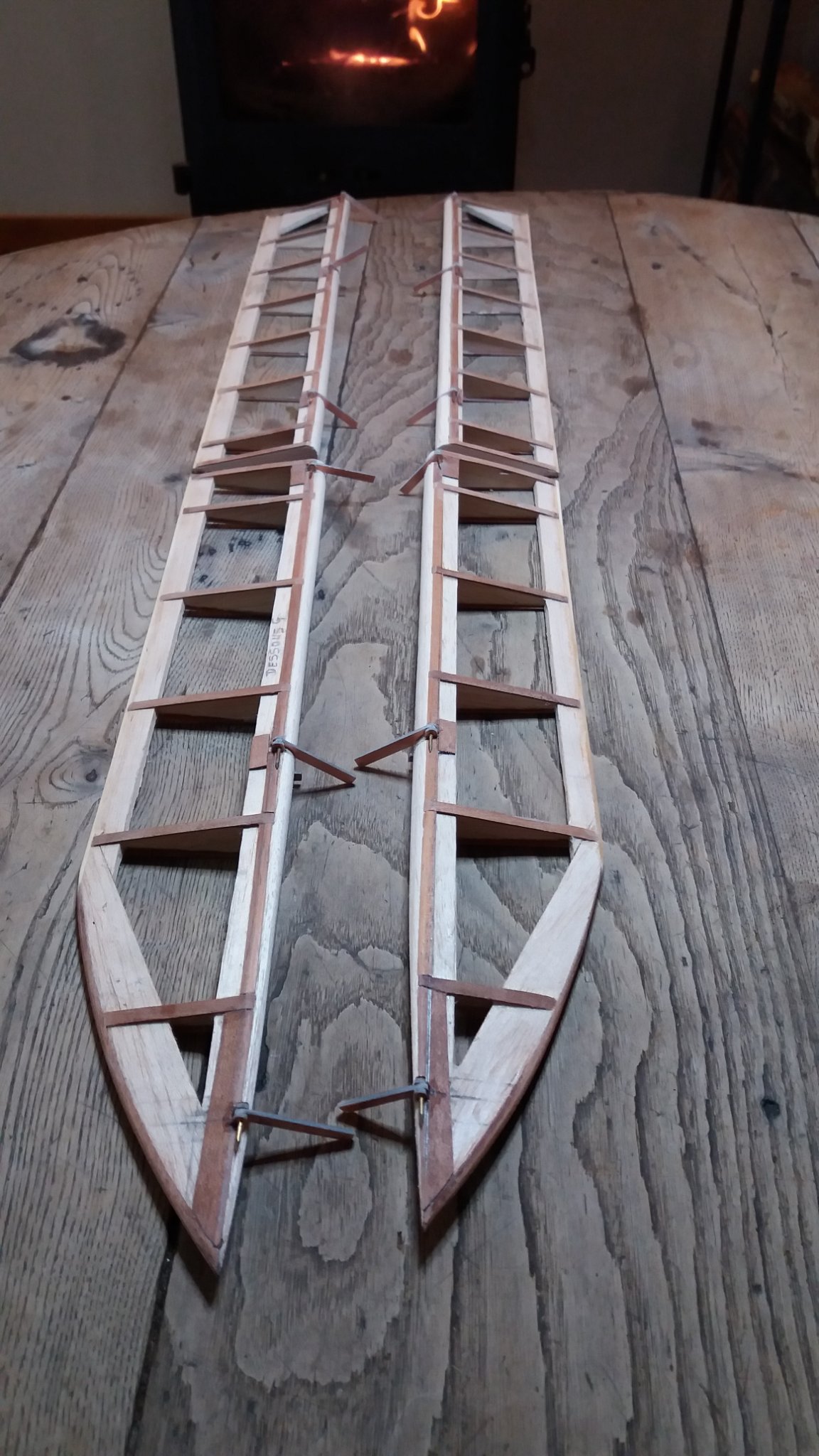

detail de charniere gouverne.jpg (244.66 Kio) Consulté 1378 fois

charnieres gouvernes d'empennage.jpg (319.28 Kio) Consulté 1378 fois

[fabien]

https://acrobat.adobe.com/link/track?ur ... p-discover
Document de recherche des détails de construction

[fabien]

Les ailes sont finies ,légères et très rigides
Pas de jeu dans les commandes d'ailerons et de volets

ailes finies dessous.jpg (218.91 Kio) Consulté 1312 fois

ailes finies dessus.jpg (190.76 Kio) Consulté 1312 fois

systeme charniere maquette.jpg (266.25 Kio) Consulté 1312 fois

Reste le montage des servos,les liaisons électriques et un ponçage super fin pour une accroche parfaite du revêtement thermo rétractable diavcom

[fabien]

Le revêtement c'est DIACOV

[fabien]

Bonjour à tous,
Pour faire maquette ,j'ai fabriqué les assises de siège en simili cuir
simili cuir beige collé sur un support mousse, un peu de couture avec du fil de cuisine, mise en place de rembourrage entre les coutures, cirage et c'est tout

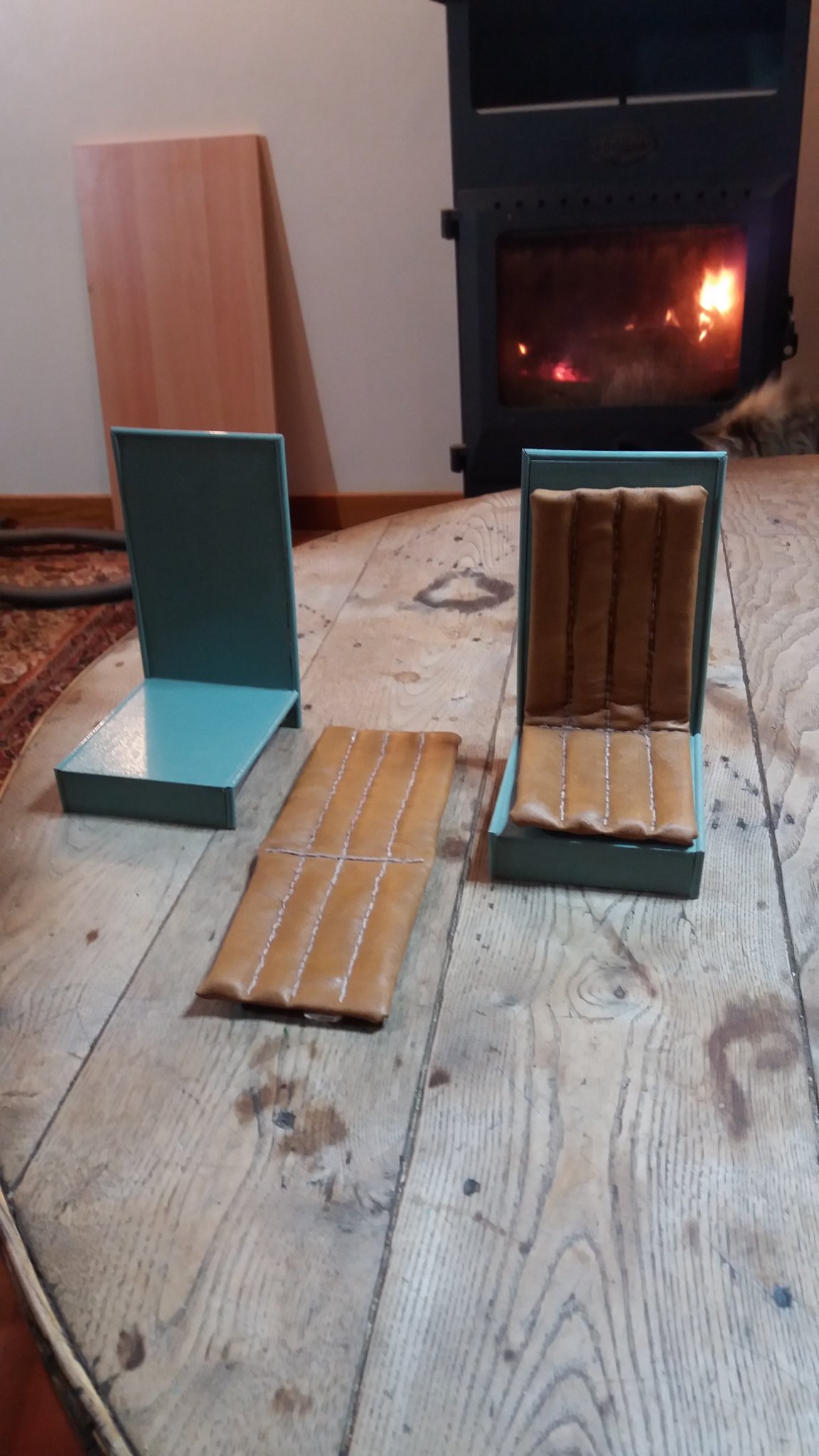

dossiers de siege.jpg (247.14 Kio) Consulté 1180 fois

La fixation sera faite au dernier moment une fois les sièges visés sur le plancher de l'appareil par du velcro

[fabien]

autre sujet :les haubans
Pour les centraux ils sont faits avec du carbone, un jonc goutte d'eau, des

haubans centraux.jpg (330.86 Kio) Consulté 1180 fois

tiges de corde à piano

[fabien]

Ils seront montés par collage sur le fuselage
Les haubans d'ailes sont fabriqués avec un micro tube laiton ,de la tige filetée, des chapes découpées et percées(tache difficile ,j'ai du les chauffer pour le perçage)
Lors du montage à blanc ils seront coupés à la bonne dimension avec la

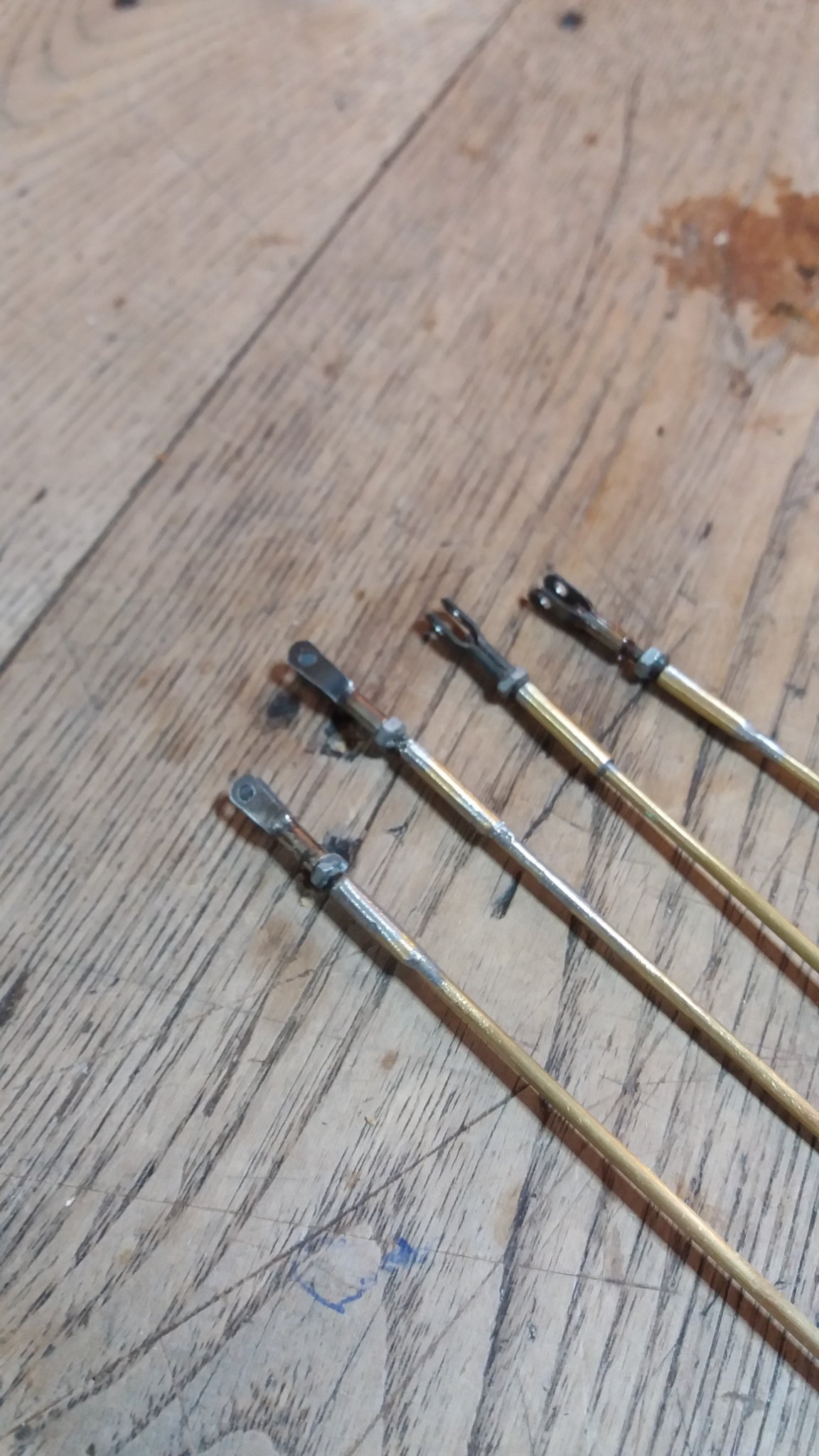

fixations des haubans exterieurs.jpg (294.79 Kio) Consulté 1180 fois

brasure d'une fixation en bout de celui ci et réglé avec les chapes
Pour l'heure le tube est rond ,il sera aplati dans un étau pour faire des haubans plats comme le réel

[fabien]

Pour finir aujourd'hui j'ai fait le réseau d'éclairage(rouge ,vert, blanc)
J'avais déjà le système électronique
Mon inquiétude est que la longueur des câblages ne perturbe pas l'éclairage des leds
J'ai augmenté légèrement le diamètre des câbles pour éviter les pertes par résistivité
Pour les lampes c'est la débrouille
Le corp est le bout d'un stylo bic avec un bout de balsa collé
La leds s'intègre au corps après perçage de quelques trous
l'optique est fait avec du plastique de couvercle transparent chauffé et embouti sur un trou dans du bois et un poinçon
Le tout passe dans des tubes plastiques de commandes(blanc)

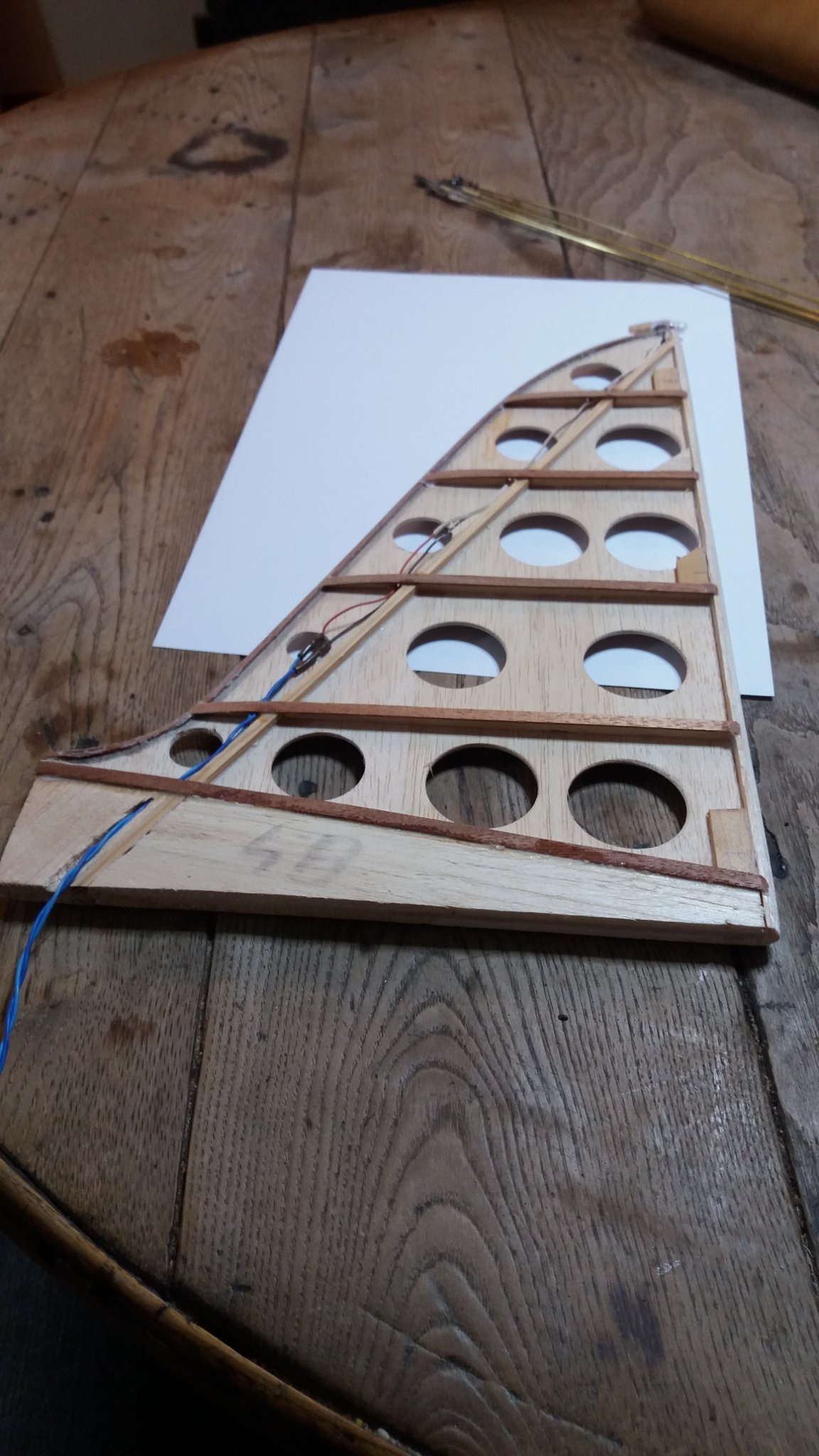

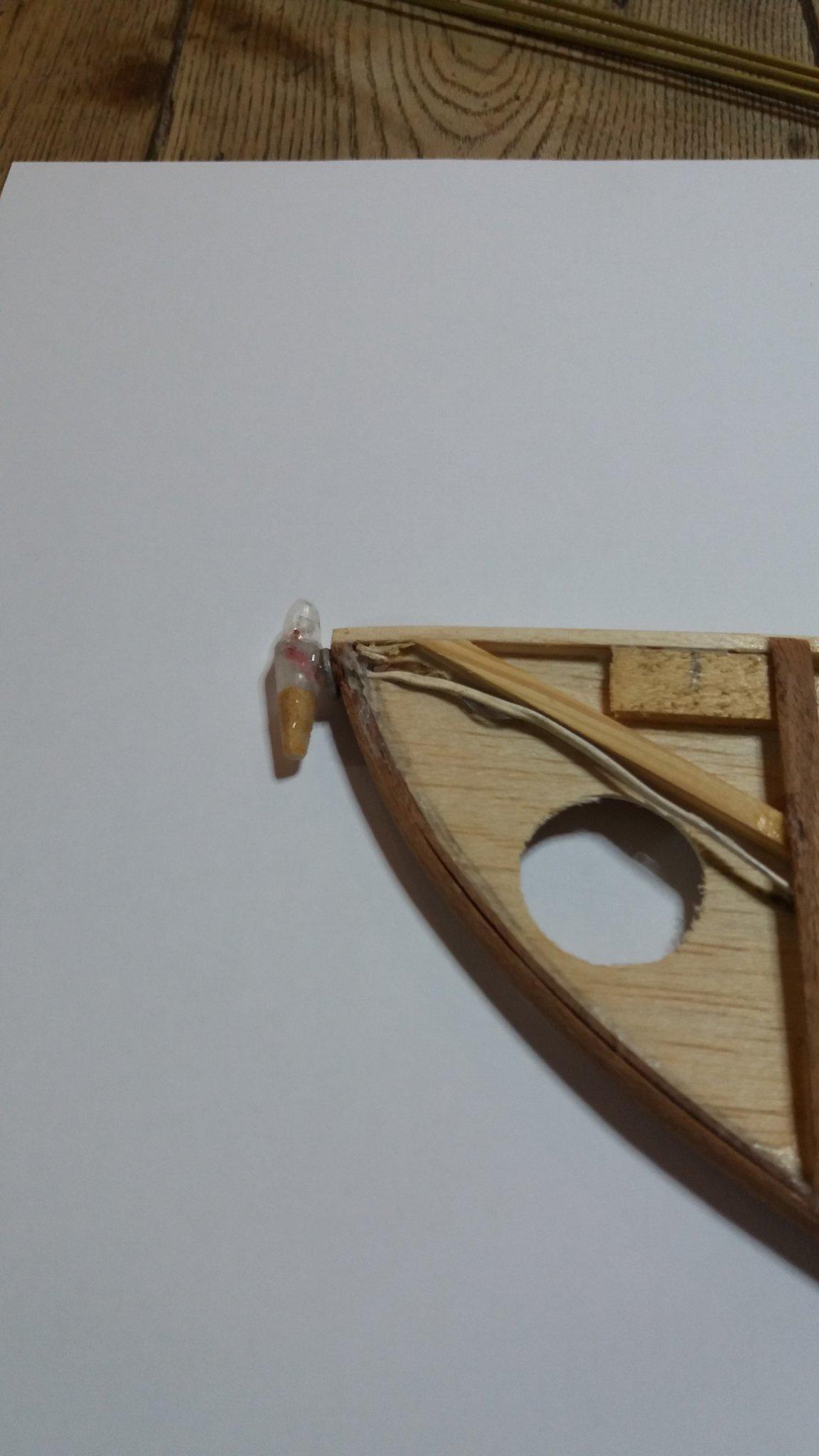

cablage derive avec feux de position.jpg (307.17 Kio) Consulté 1179 fois

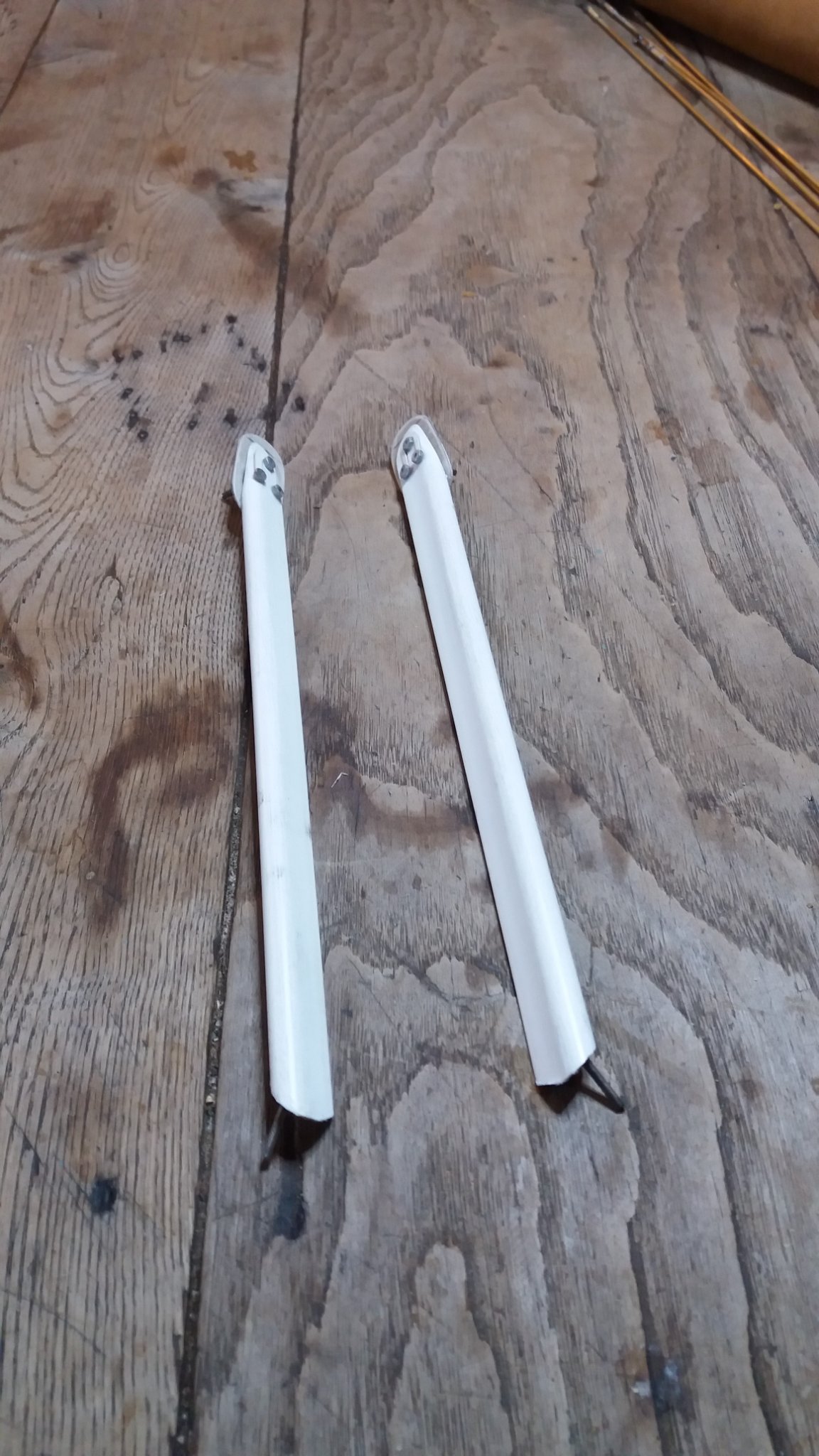

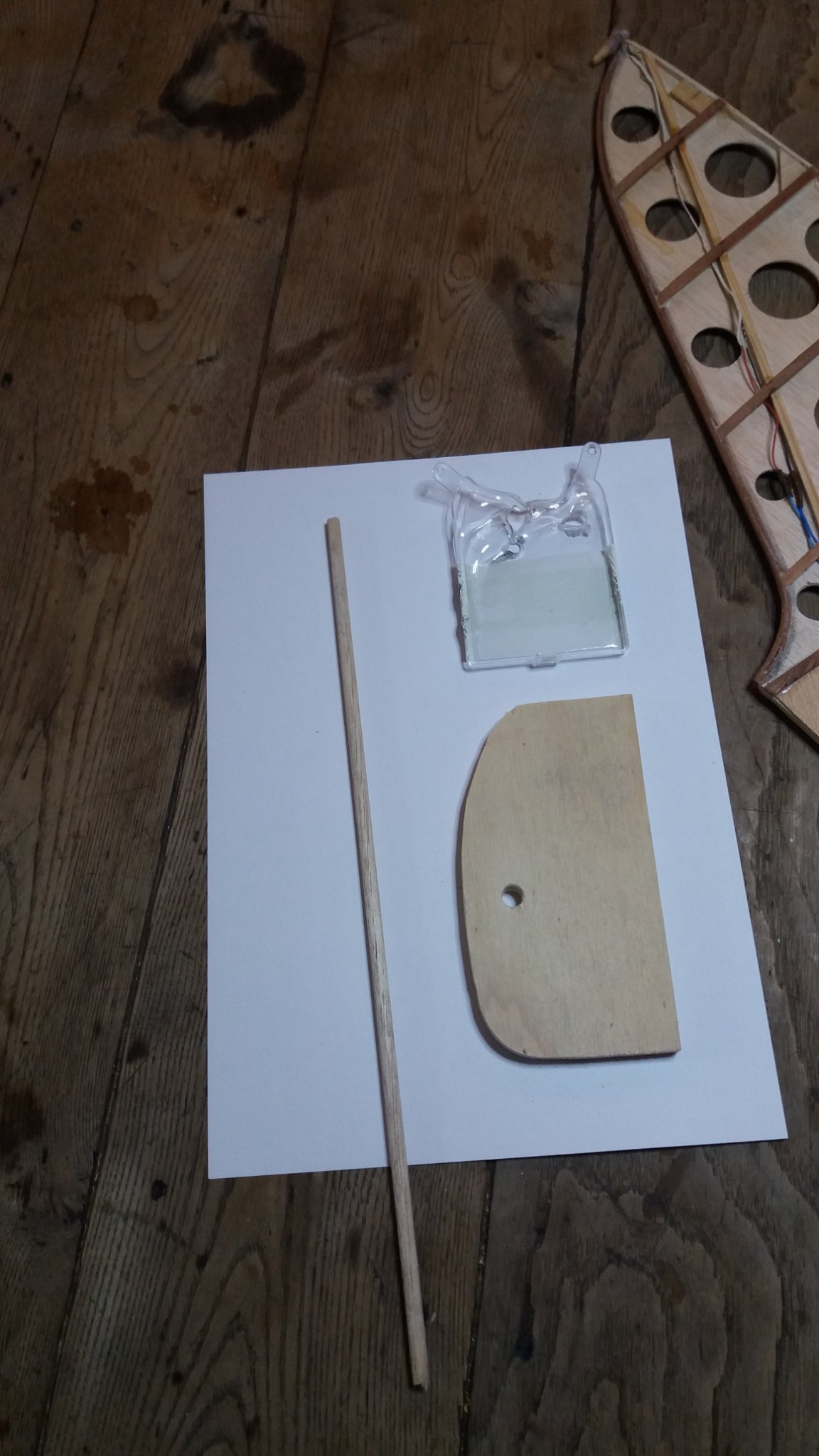

outils pour faire les feux de positions.jpg (244 Kio) Consulté 1179 fois

feux de derive blanc.jpg (157.83 Kio) Consulté 1179 fois
