LE F 14 TURBINE DE LUDOVIC

• Tout d abord un peu d histoire :



La société américaine mac donnell  douglas a créé cet avion dans les années 1950 pour succéder au F3H DEMON .Il vola  pour  la première fois en 1958 et fut livré a l US NAVY en 1960,cet avion c est illustré pendant la guerre du VIET NAM.

Séduit par ses lignes  et son histoire j ai décidé de le reproduire a l échelle 1/10 a partir d un plan acheté au USA prévu pour une turbine 127 thermique aves OS91.



• Voici la construction

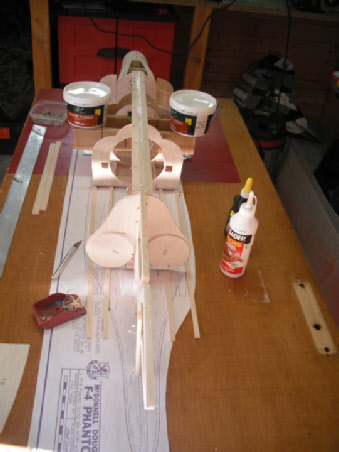

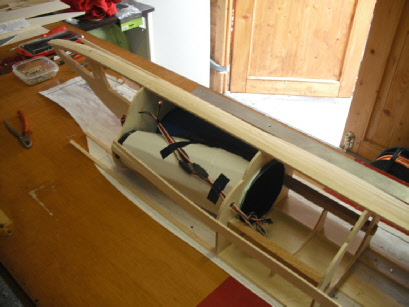

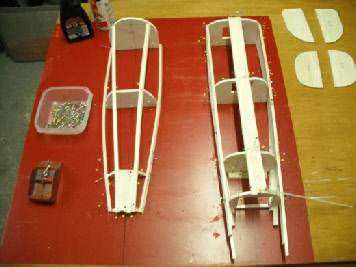

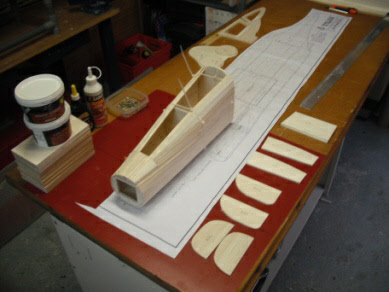

J ai tout d abord commençais  par la partie avant du fuselage, le plan n étant pas très explicite cette solution me paraissait la plus  logique . Après avoir découpé  les couples , j ai attaqué la pose des  lisses.

UNE FOIS LES  DEUX DEMI  COQUES TERMINEES  L ASSEMBLAGE NE POSE AUCUN PROBLEME.

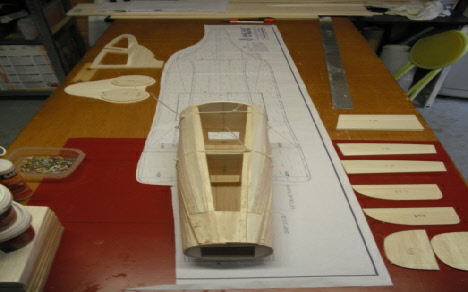

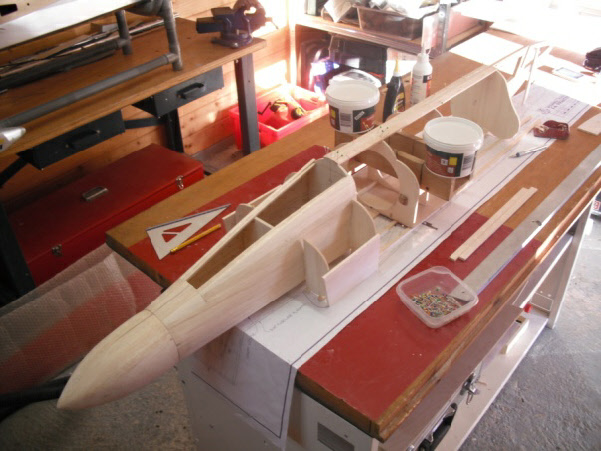

APRES LA REALISATION DU NEZ ET LE PONCAGE , JE ME SUIS ATTAQUE AU RESTE DU FUSELAGE.

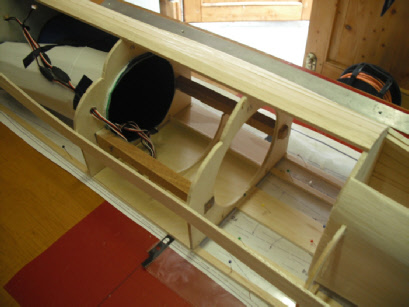

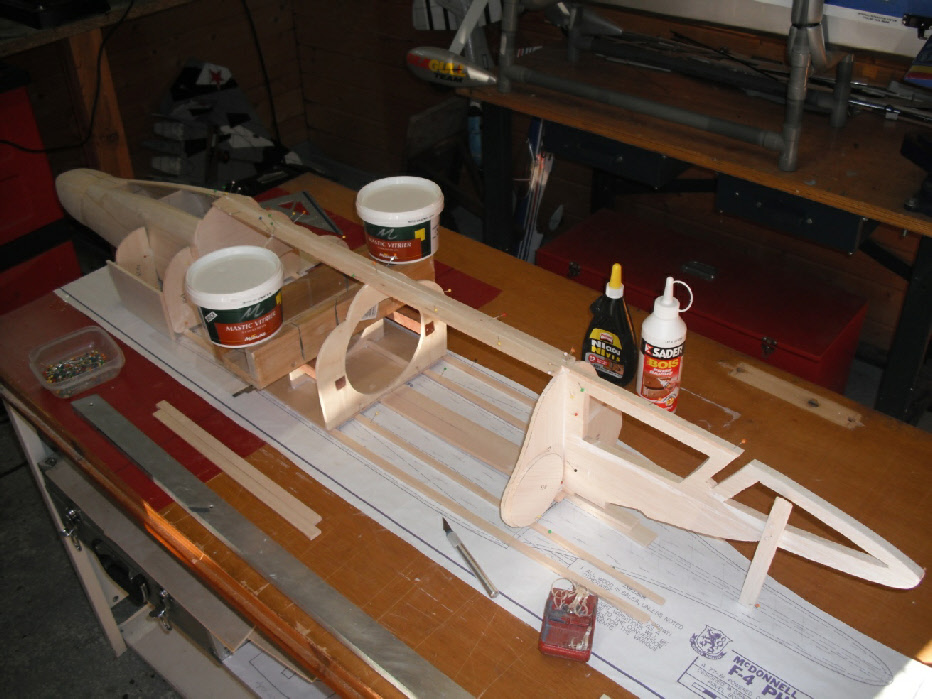

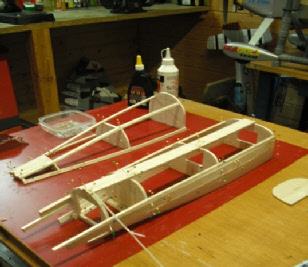

LORS DE LA MISE EN PLACE DES COUPLES  IL  FAUT BIEN VEILLER  A  CE  QUE  TOUT SOIT BIEN ALIGNE ...

AVANT DE POSER LES LISSE J AI REALISE  LA  CONTRE CLOISON D’EJECTION DE L AIR POUSSE PAR LA TURBINE. BONJOUR LE GABARIT !!!!!!!       LES RALLONGES POUR LES SERVOS SONT PASSEES A CE MOMENT LA

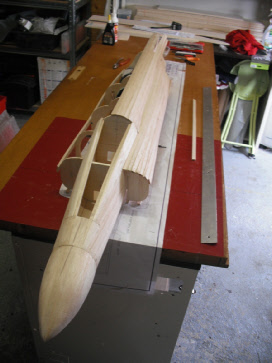

LA POSE DES LISSE VA MAINTENANT POUVOIR COMMENCER.

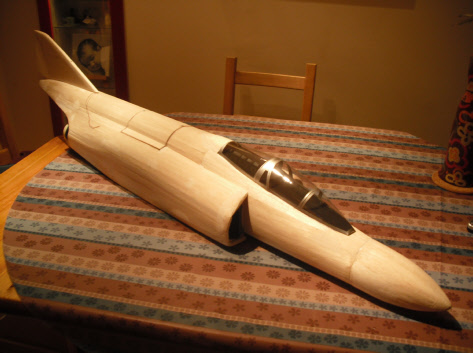

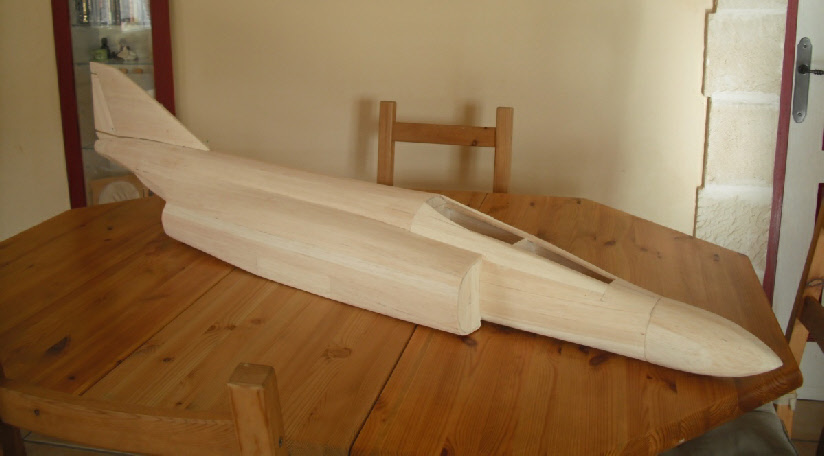

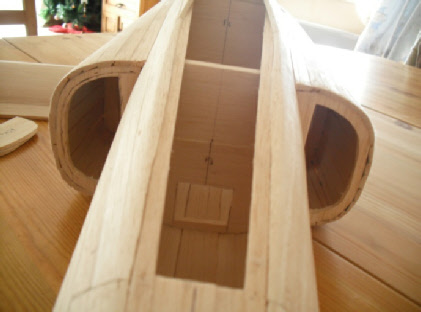

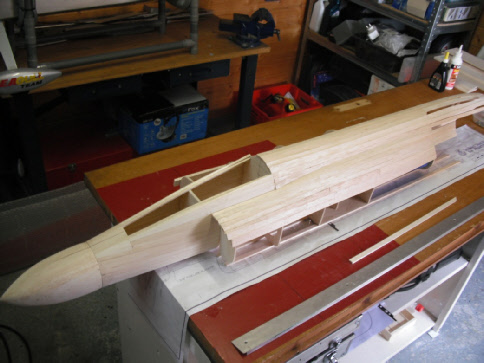

APRES PAS MAL D HEURES  A MAGNER LE RABOT  ET UN PEU DE PONCAGE VOILA LE RESULTAT.

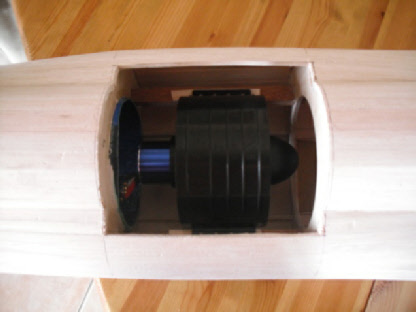

DECOUPE DES  PRINCIPAUX ORIFICES ,DOUBLAGE DES ENTREES D AIR ET POSITIONNEMENT DE LA TURBINE  (MOTEUR 1000KV  DIAMETRE 127).

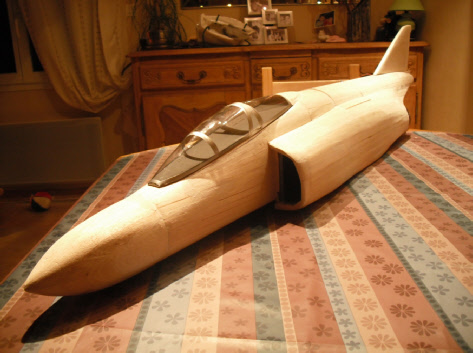

SUR LE PLAN IL N YA PAS D ENTREE    D AIR  SEULEMENT  DES TROUS  SOUS LE FUSELAGE , PAS TRES ESTETHIQUE S ET SURTOUT  PAS TERIBLE POUR LE RENDEMENT DE LA TURBINE ,A LA BASE CE MODELE EST PREVU POUR  VOLER AVEC UNE TURBINE THERMIQUE.J AI DONC REALISE  DES CONDUITS   PLUS REALISTES ,MAIS SURTOUT PLUS EFICACES.LE DOUBLAGE DE LA CLOISON  ET REALISE AVEC DES BOUTEILLE D UNE MARQUE DE SODA  BIEN CONNUE. (LA VERRIERE EGALEMENT)

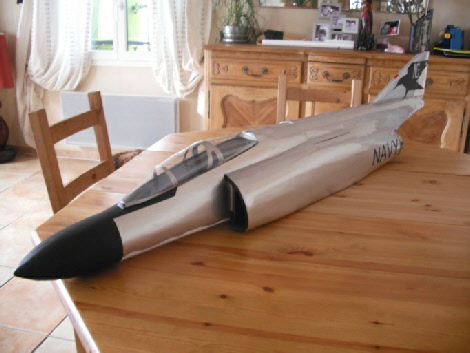

MAINTENANT  NOUS   ALLONS PASSER A  L ENTOILAGE DU FUSELAGE ,APRES REFLEXION  J AI OPTE POUR  DE L ORACOVER , POUR LA DECO  CELLE DE LA NAVY.

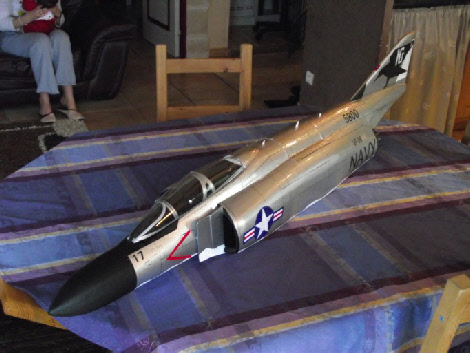

MAINTENANT  NOUS   ALLONS PASSER A  L ENTOILAGE DU FUSELAGE ,APRES REFLEXION  J AI OPTE POUR  DE L ORACOVER , POUR LA DECO  CELLE DE LA NAVY. DANS UN PREMIER TEMPS ETOILAGE  ORACOVER PLUS ORACAL ,POUR LA DECO MERCI TECHNIQUE DE TRANSFERT.

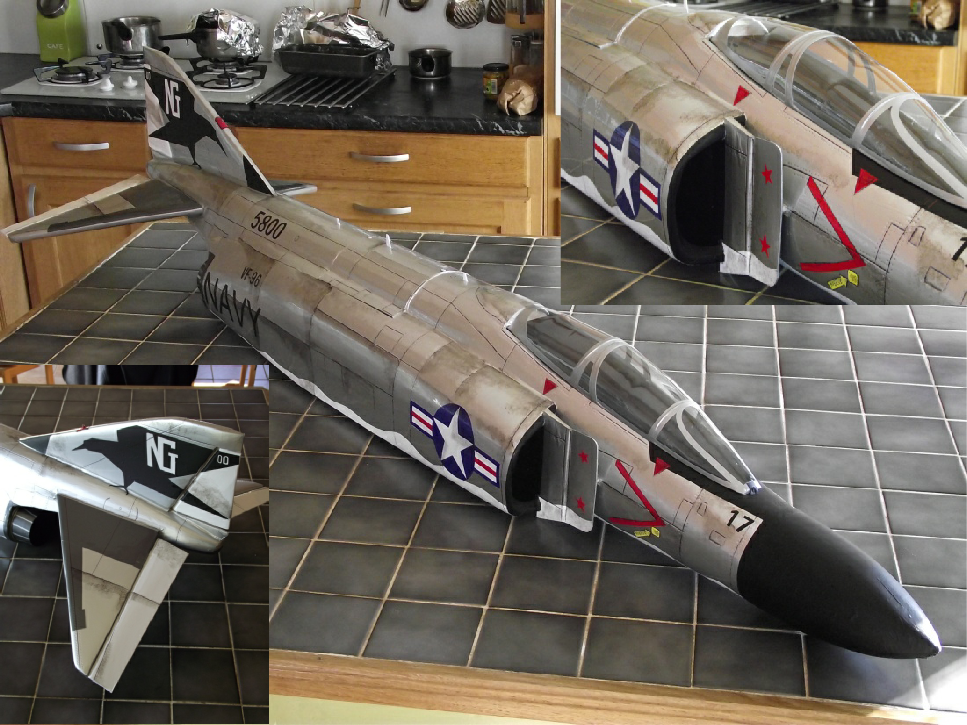

MAINTENANT POUR PLUS DE REALISME,  J  AI DESSINE LES LIGNES DE TOLE. LES LIGNES SONT IDENTIQUES  AU VRAI, J AI ENSUITE REALISE LES RIVETS A  L AIDE  D UN POINCON.

CONSTRUCTION DES AILES :

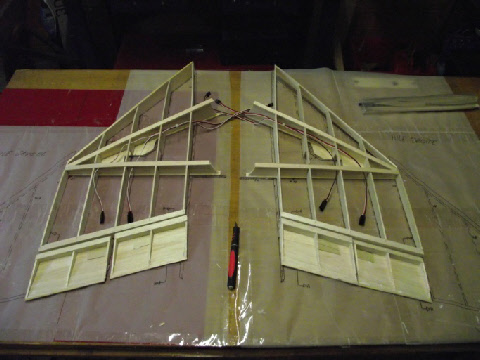

LES AILES SONT EN  STRUCTURE ,J AI COMMENCE  PAR LA STRUCTURE  PRINCIPALE ,IL SAGIT D UN PROFIL SYMETRIQUE. J AI OPTE POUR L UTILISATION D UN SERVO POUR CHAQUE GOUVERNE ,SUR LE PLAN IL  Y A UN SERVO POUR LES AILERONS ET UN POUR LES VOLETS .

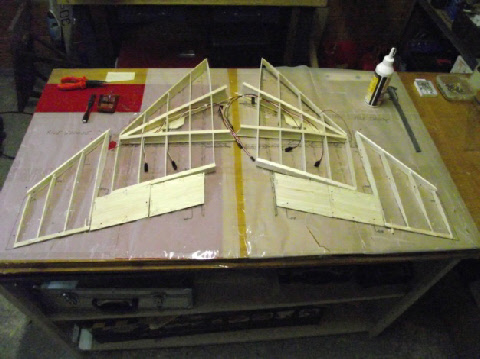

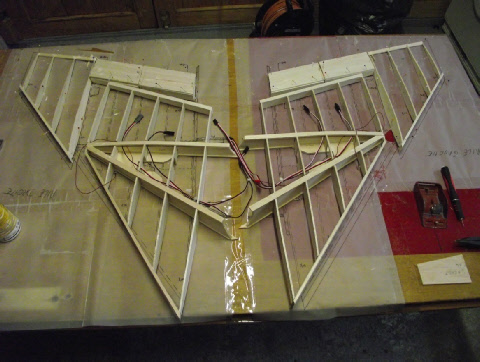

VOUS REMARQUEREZ LES CABLES POUR LES LEDS ,J AI VOULU POUSSER ASSEZ LOINT LE REALISME.  VOILA MAINTENANT ASSEMBLAGE PUIS COFRAGE  ,ELLES SONT ENTIEREMENT COFREES AVEC DU BALSA .

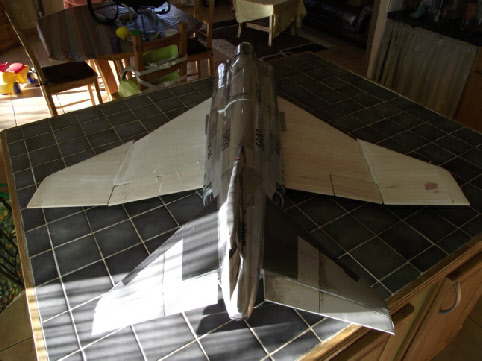

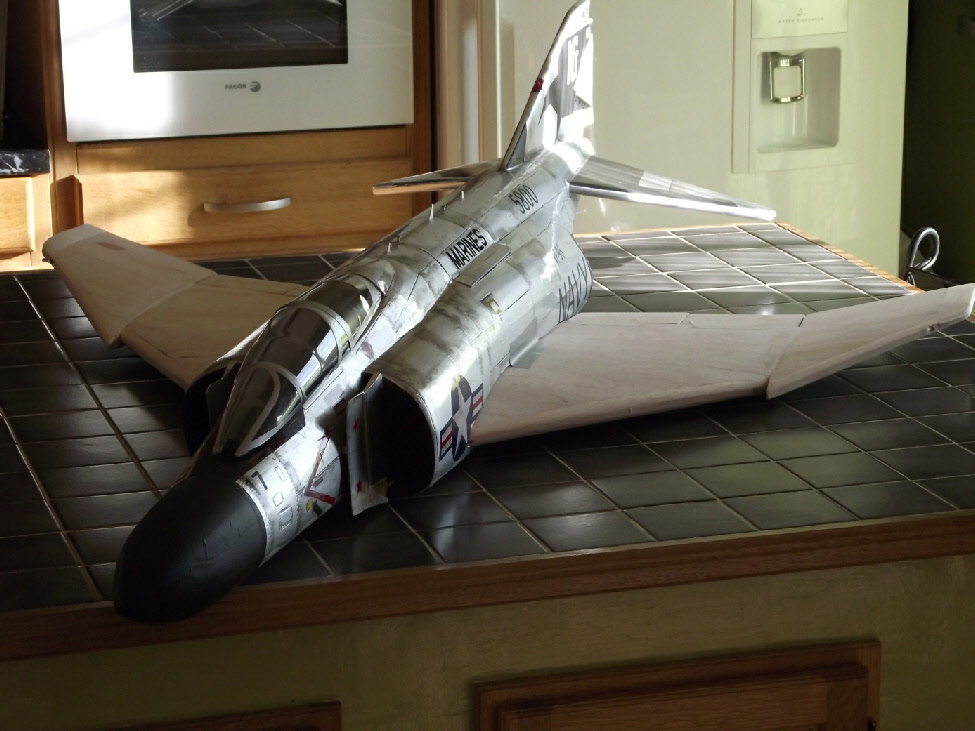

LES AILES TERMINEES IL FAUT LES MONTER SUR LE FUSELAGE ,VOILA LE TRAVAIL POUR LA MISE EN CROIX ,JE PENSE  QUE LE RESULTAT EST PAS MAL..

A SUIVRE AVEC  ENTOILAGE , ET INTALATION DE LA TURBINE……………………

A SUIVRE ...
